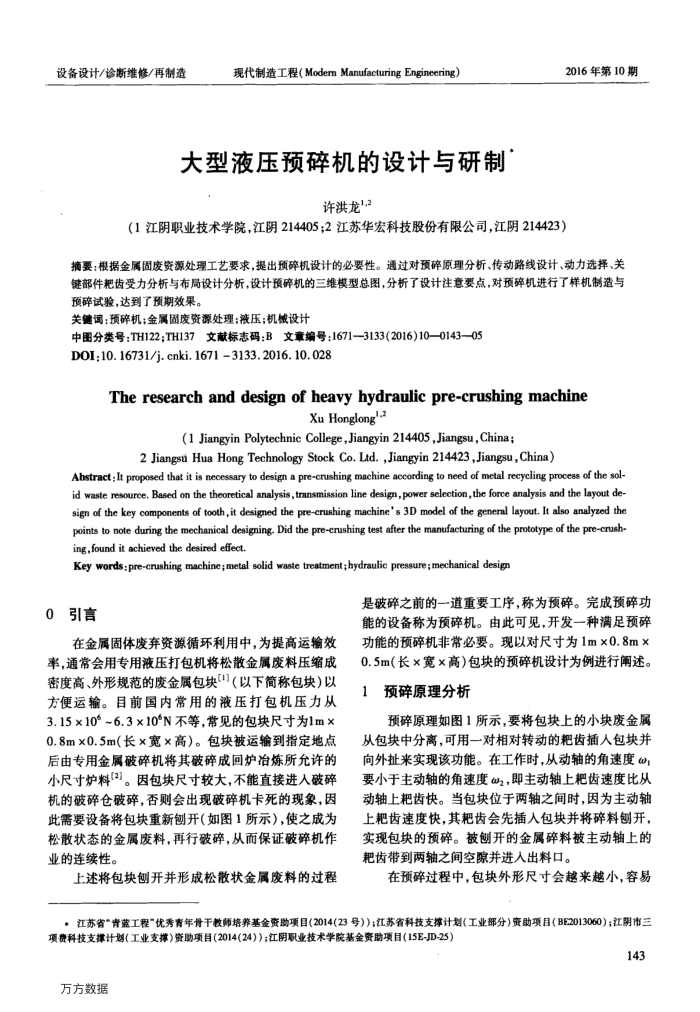

设备设计/诊断维修/再制造
现代制造工程（ModemManufacturingEngineering）
大型液压预碎机的设计与研制
许洪龙1.2
2016年第10期
（1江阴职业技术学院，江阴214405；2江苏华宏科技股份有限公司，江阴214423）
摘要：根据金属固废资源处理工艺要求，提出预碎机设计的必要性。通过对预碎原理分析、传动路线设计、动力选择、关键部件靶齿受力分析与布局设计分析，设计预碎机的三维模型总图，分析了设计注意要点，对预碎机进行了样机制造与预碎试验，达到了预期效果。
关键调：预碎机；金属固废资源处理；液压；机械设计
中图分类号：TH122；TH137文献标志码：B文章编号：1671—3133(2016)10—0143—05 DOI:10.16731/j.cnki.16713133.2016.10.028
The researchand design of heavyhydraulic pre-crushing machine
Xu Honglong'-2
(1 Jiangyin Polytechnic College,Jiangyin 214405,Jiangsu, China;
2 Jiangsu Hua Hong Technology Stock Co. Ltd. ,Jiangyin 214423,Jiangsu, China)
Abstract:It proposed that it is necessary to design a pre-crushing machine according to need of metal recycling process of the sol-id waste resource, Based on the theoretical analysis,transmission line design,power selection,the force analysis and the layout de-sign of the key components of tooth,it designed the pre-crushing machine's 3D model of the general layout. It also analyzed the points to note during the mechanical designing, Did the pre-crushing test after the manufacturing of the prototype of the pre-crush-ing,found it achieved the desired effect.
Key words : pre-crushing machine;metal solid waste treatment;hydraulic pressure; mechanical design
0引言
在金属固体废弃资源循环利用中，为提高运输效率，通常会用专用液压打包机将松散金属废料压缩成密度高、外形规范的废金属包块)（以下简称包块）以方便运输。目前国内常用的液压打包机压力从 3.15×10°~6.3×10°N不等，常见的包块尺寸为1m× 0.8mx0.5m（长×宽×高）。包块被运输到指定地点后由专用金属破碎机将其破碎成回炉冶炼所允许的小尺寸炉料（2)。因包块尺寸较大，不能直接进入破碎机的破碎仓破碎，否则会出现破碎机卡死的现象，因此需要设备将包块重新刨开（如图1所示），使之成为松散状态的金属废料，再行破碎，从而保证破碎机作业的连续性。
上述将包块刨开并形成松散状金属废料的过程
是破碎之前的一道重要工序，称为预碎。完成预碎功能的设备称为预碎机。由此可见，开发-一种满足预碎功能的预碎机非常必要。现以对尺寸为1m×0.8m× 0.5m（长x宽x高）包块的预碎机设计为例进行闻述。
预碎原理分析
预碎原理如图1所示，要将包块上的小块废金履从包块中分离，可用一对相对转动的粑齿插人包块并向外扯来实现该功能。在工作时，从动轴的角速度@ 要小于主动轴的角速度，即主动轴上粑齿速度比从动轴上耙齿快。当包块位于两轴之间时，因为主动轴上耙齿速度快，其杷齿会先插入包块并将碎料刨开，实现包块的预碎。被刨开的金属碎料被主动轴上的耙齿带到两轴之间空隙并进人出料口。
在预碎过程中，包块外形尺寸会越来越小，容易
江苏省"青蓝工程"优秀青年骨干教师培养基金资助项目(2014(23号））：江苏省科技支撑计划（工业部分）资助项日（BE2013060）；江阴市三项费科技支撑计（工业支撑）资助项目(2014(24)）；江阴职业技术学院基金资助项目（15E-JD-25）
