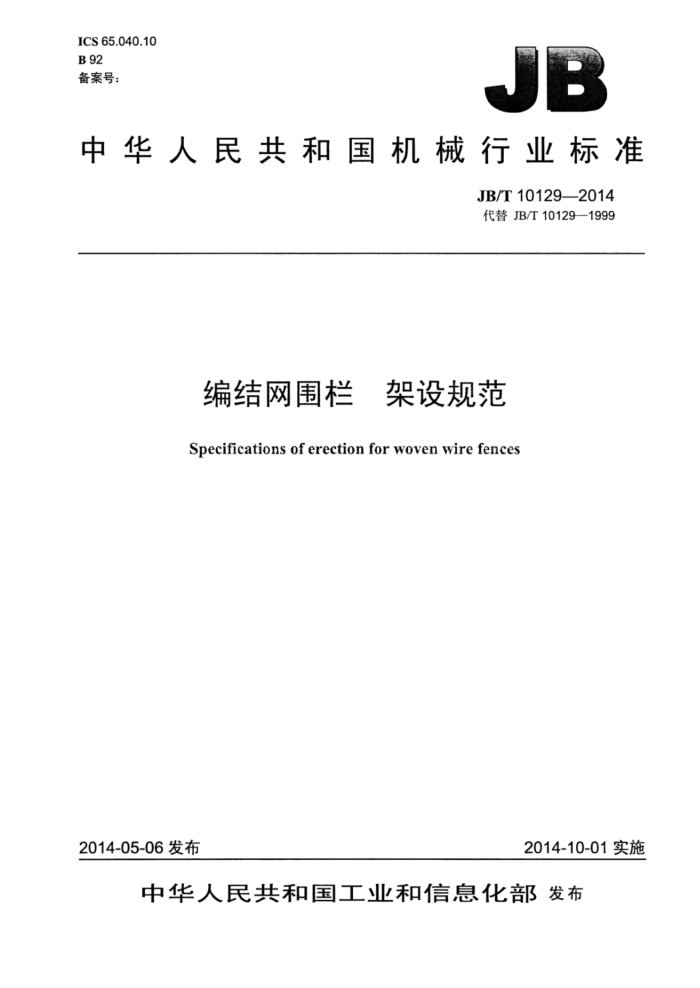

ICS 65.040.10 B 92 备案号：
?
中华人民共和国机械行业标准
JB/T10129—2014 代替JB/T10129—1999
编结网围栏 架设规范
Specifications of erection for woven wire fences
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T10129—2014
目 次
前言 1 范围. 2 规范性引用文件
一般规定.
3 4 围栏架设
4.1 准备 4.2 围栏定线... 4.3 立柱的设置 4.4 立柱的安装. 4.5 围栏的架设 4.6 围栏门安装. 验收
5
一 JB/T10129—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T10129—1999《编结网围栏架设规范》，与JB/T10129—1999相比主要技术变化如
下：
修改了标准的结构并调整了章、条编号；增加了围栏架设中的围栏定线（见4.2）：将安全细则内容进行了合并（见第3章）；删除了图例；相邻中间柱最大距离改为200m（见4.3.1.1）；相邻小立柱最大距离改为10m（见4.3.1.2）；修改了中间柱、小立柱、角柱倾斜要求的表述方法（见4.4.4）； “下边纬线与小立柱之间的距离不大于150mm”改为“下边纬线与地面之间的距离不大于 150mm”（见4.5.1.3）； -细化了编结网刺钢丝架设的步骤（见4.5.1、4.5.2）。
本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准起草单位：中国农业机械化科学研究院呼和浩特分院。 本标准主要起草人：高晨鸣、杨铁军。 本标准所代替标准的历次版本发布情况为：
JB/T10129—1999。
II JB/T10129—2014
编结网围栏 架设规范
1范围
本标准规定了编结网围栏架设的一般规定、围栏架设及验收。 本标准适用于用钢制立柱架设的编结网、刺钢丝围栏（以下简称围栏）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7138编结网围栏
3一般规定
3.1所有围栏构件应符合JB/T7138的规定，并具有出厂检验合格证书。 3.2施工人员应按本规范架设围栏，并遵守有关的安全要求及劳动保护规定。 3.3施工人员工作时应穿工作服并佩带安全帽和防护手套及防护靴。 3.47 不应使用拖拉机或其他机动车辆张紧编结网和刺钢丝。 3.5使用打桩器时应集中精神、听从指挥，防止人员误伤。
4围栏架设
4.1准备 4.1.1对围栏场地进行勘测，按用户的要求确定围栏线路及施工方案， 4.1.2备好施工工具及安全保护用品，熟悉并掌握各类施工工具的结构特点及使用方法。 4.1.3清理围栏线路上的障碍物。 4.2围栏定线 4.2.1平地定线
在围栏地块的线路两端各设一标桩，从起始点每隔30m各设一标桩，全线标桩完成后应连成直线。 4.2.2起伏地段定线
在围栏地块的线路两端各设一标桩，定准方位。中间遇小丘或凹地时，应按地形的复杂程度增设标桩，要求能同时观察到三个标桩并使各标桩连成直线。 4.3立柱的设置 4.3.1平坦地势围栏立柱的设置 4.3.1.1相邻两中间柱的距离可按用户要求及地质情况确定，最大距离应不超过200m。
1 JB/T101292014
4.3.1.2相邻两小立柱的距离可按用户要求及地质情况确定，最大距离应不超过10mla 4.3.1.3在围栏线路的走向发生变化时，若围栏线路形成的最小夹角不大于120°时，应安装角柱，大于120°时应安装中间柱。 4.3.2特殊地段围栏立柱的设置 4.3.2.1若围栏通过低凹地：凹地两边为缓坡，相邻小立柱之间的坡度变化≥1:8时，应在凹地最低处增设加长立柱。若雨季有水从围栏下流过，则应在溪流的两边埋设两根如上所述的加长立柱。在两立柱之间增加几道刺钢丝以提高防护性。 4.3.2.2若围栏穿过低湿地，可使用悬吊式加重小立柱，用混凝土块加重，亦可用钢筋作栏桩，以石块加重。 4.3.2.3围栏跨越河流、小溪，若河流宽度超过5m，则应在河流两岸埋设中立柱。避免防止水流冲毁围栏，应用木杆或竹竿吊在沟槽处起拦挡作用，不宜在河流中间埋设立柱。 4.3.2.4在陡峭或深陷的低洼地带架围栏时，应在低洼处的两端安装小立柱，顺延过来的编结网直接与小立柱捆绑牢固，低洼处再用一段较短的编结网或刺钢丝围护，并固定牢固。 4.4立柱的安装 4.4.1用打桩器安装时，中间柱和角柱打入地下的深度应不小于750mm，然后用地错穿过柱子侧面的孔，使之加固。不用打桩器安装时，中间柱和角柱下端埋入地下深度应不小于750mm，装上地锚，用土把柱子周围的洞穴填满，然后夯实。 4.4.2每一中间柱至少有一根支撑杆，每一角柱至少有两根支撑杆，支撑杆的支撑方向应与围栏线路的方向一致。支撑杆的尾部翼板应完全埋入地下，并复土夯实。拧紧支撑杆与中间柱或角柱的联接螺栓。 4.4.3用打桩器安装时，小立柱打入地下的深度应不小于500mm。不用打桩器安装时，小立柱下端理入地下的深度应不小于500mm，用土把柱子周围的洞穴填满然后夯实。 4.4.4中间柱小立柱安装后应与水平面垂直，在柱子高出地面部分的1000mm内：小立柱的倾斜应小于50mm；中间柱倾斜应小于10mm；角柱向外倾斜应小于50mm 4.5围栏的架设 4.5.1编结网围栏的架设 4.5.1.1施工程序：固定门柱、角柱和中立柱，展开网片→固定起始端一→专用张紧器固定→夹紧纬线 →实施张紧一→绑扎固定网片→移至下一个网片段施工。 4.5.1.2从中间柱的一端开始，沿围栏线路铺放编结网，将编结网铺在围栏路线的内侧。铺放时应使编结网的纬线间距小的一端靠向立柱，起始端留50mm~80mm编结网。 4.5.1.3编结网的一端剪去一根经线，将编结网竖起，把每一根纬线线端与起始中间柱绑扎牢固，并使下边纬线与地面之间的距离不大于150mml。 4.5.1.4每铺放围栏网到下一个中间柱时，均将编结网竖起并初步固定。若将两部分编结网连接在一起须用围栏线绞结器接头。 4.5.1.5安装张紧器张紧围栏，各纬线张紧力为700N～900N，整片围栏受力应均匀。 4.5.1.6将围栏另一端相对中间柱的位置除去一根经线，自中纬线分别向上向下将每根纬线分别绕中间柱绞紧。 4.5.1.7将编结网自边纬线向中间逐一绑扎在立柱上。 4.5.2刺钢丝围栏的架设
刺钢丝围栏纬线的架设应逐条进行，放一道线安装好一道。程序如下：
2 JB/T10129—2014
a）首先要在中间柱受力方向的延长点上竖立临时作业立柱，安装张紧器张紧刺线，为避免架设时
刺线出现松弛，应由下往上一道一道张紧； b）将刺钢丝线在中间柱的一端绑紧，然后放线： c）用张紧器张紧刺钢丝线，张紧要适度，防止纬线拉断或张紧器滑脱伤人； d）将刺钢丝线固定在中间柱和小立柱上。为防因钢丝热胀冷缩而引起的围栏松动，每隔80m～100m
加装一个花篮螺丝，各花篮螺丝之间的刺线用活钩或弹簧卡支撑，以便随时进行紧固。
4.6 围栏门安装 4.6.1按用户要求，在地势平坦处安装围栏门。围栏门的开度（通过距离）应为7200mm（双扇门）或3600mm（单扇门）。 4.6.2门柱的安装方法与角柱相同。 4.6.3围栏门开、闭应灵活，应能保证180°范围内不受阻。
5验收
5.1 围栏线路应符合用户要求，外观整齐。 5.2 采用JB/T7138中的测定方法检查编结网的纬线张力是否达到700N～900N。 5.3 编结网的纬线接头是否挽结牢固，是否把纬线与各种立柱绑接牢固，钢丝头不外翘。 5.4 所有立柱是否牢固可靠。 5.5 所有紧固螺栓是否拧紧。 5.6 检查地面是否有碎钢丝。 5.7 若架设后的围栏不符合上述要求，应立即返修，经检验合格方可交付使用。
3 中华人民共和国
机械行业标准编结网围栏架设规范
JB/T101292014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.5印张·11千字 2014年12月第1版第1次印刷
定价：12.00元
+
书号：15111：12047 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T10129-2014
打印日期：2015年5月5日F009A
