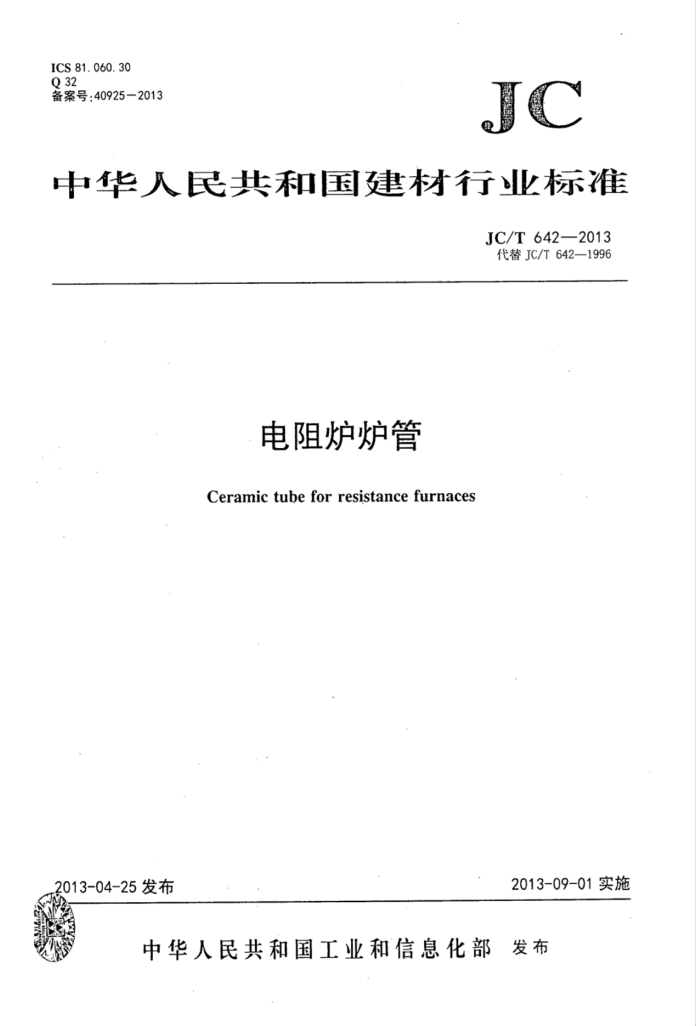

ICS 81.060.30 Q 32 备案号：40925—2013
JC
中华人民共和国建材行业标准
JC/T642—2013 代替JC/T642—1996
电阻炉炉管 Ceramic tube for resistance furnaces
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部 发布 .1-+- :I.)
人民共和国
华
建材行业标准
电阻炉炉管 JC/I642—2013
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×1230 1/16印张0.75字数20千字 2013年8月第一版2013年8月第一次印刷
印数1800定价20.00元
书号：155160·251
* 编号：0892
网址：ww.stanlarlenjc.com电话：(010)51164708 3 地址：北京朝阳区管庄东里建材大院北楼邮编：100024 本标准如出现印装质量问题.由发行部负责调换。 JC/T642—2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JC/T642一1996《电阻炉炉管》。与JC/T642一1996相比，除编辑性修改外主要技术
变化如下：
一修订了炉管使用最高温度的分类（见3.1，1996年版的第2章）：一增加了引用标准（见第2章）；一增加了对炉管外观质量的具体要求（见4.1)： -增加了附录A：耐高温性的测定（见附录A)。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会(SAC/TC194)归口。 本标准起草单位：山东工业陶瓷研究设计院有限公司、中材高新材料股份有限公司。 本标准主要起草人：李海舰、韩乃红、李鑫、侯晓刚、李凯。 本标准于1996年首次发布，本次为第一次修订。 JC/T 642—-2013
电阻炉炉管
1范围
本标准规定了电阻炉炉管的分类、标记、技术要求、检测方法、检验规则以及标志、包装、运输和贮存等。
本标准主要适用于工业用及实验室用管式电阻炉陶瓷炉管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2833陶管弯曲强度试验方法 GB/T2834·陶管吸水率试验方法 GB/T2837陶管尺寸及偏差测量方法
3分类、标记 3.1产品分类
产品可根据最高使用温度、吸水率、贯通与否进行分类，其主要类型及尺寸标记示意见图1，具体分类应符合表1规定。
a）贯通型
n
b)非贷通型
图1 产品主要类型及尺寸标记 JC/T'642-2013
表1 产品分类
代号 18 16 13 10 2 B T F
类型 1 800 1 600 1 300 1 000
分类方式
最高使用温度/℃
致密型≤0.2 非致密型≤10.0
吸水率/%
贯通非贯通
贯通与否
3.2产品标记
电阻炉炉管按产品名称、类别代号、外径×壁厚×长度、标准号的顺序标记。 示例：外径为50m，壁厚为5m，长度为500m，可使用于1300℃的致密的封闭型炉管标记为：
电阻炉炉管CT-13ZFΦ50×5×500JC/T642-2013
4技术要求 4. 1 外观质量
·电阻炉炉管的外观质量应符合表2的规定。
表2 外观质量
项.. .目裂纹， 21
质量指标不允许
磁熔、气泡：斑点
1 不允许
直径≥3m，直径≥2mm 直径>3mm 直径≤3m
1i
不允许不允许 ≤6个
4.2尺寸偏差
尺寸偏差应符合表3的规定。
-
2
