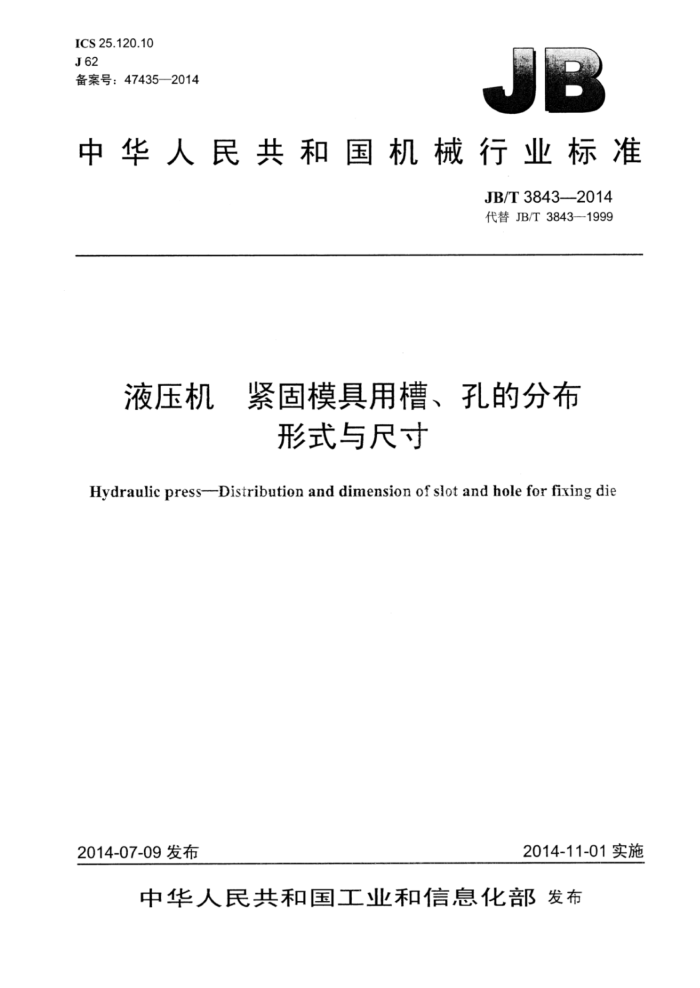

ICS25.120.10 J62 备案号：47435—2014
中华人民共和国机械行业标准
JB/T 38432014 代替JB/T3843—1999
液压机 紧固模具用槽、孔的分布
形式与尺寸
Hydraulic press--Distribution and dimension of slot and hole for fixing die
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T3843—2014
目 次
前言..
..II
范围.. 2规范性引用文件 3T形槽的形式与尺寸 4T形槽的分布形式 4.1平行分布... 4.2对角线分布.. 5模柄孔形式与尺寸
1
3 JB/T3843—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T3843—1999《液压机 紧固模具用槽、孔的分布形式与尺寸》，与JB/T3843一1999
相比主要技术变化如下：
增加了规范性引用文件；修改了图样。
本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：天津市天锻压力机有限公司、合肥合锻机床股份有限公司、湖州机床厂有限公司、
济南铸造锻压机械研究所有限公司。
本标准主要起草人：李森、王玉山、马立强、隋岩、李贵闪、侠习梅、张晓东。 本标准所代替标准的历次版本发布情况为：
JB3843—1985; -JB/T3843—1999。
II JB/T3843—2014
液压机紧固模具用槽、孔的分布
形式与尺寸
1范围
本标准规定了液压机的工作台面、工作台板上平面和滑块下平面上用以紧固模具的螺钉用槽（以下简称T形槽）和模柄孔的尺寸与分布形式。
本标准适用于液压机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T321优先数和优先数系
3T形槽的形式与尺寸
T形槽形式和尺寸见图1和表1。
E
角或倒圆
图1 表1 c
单位为毫米
H
螺栓直径 min max min max min max max max max
E
F
B
G
16 19
18 21 25 32
7.0 8.0 9.0 12
8.0 9.0 11 14
17 20 23 30
21 25 28 36
1.0 1.0 1.6 1.6
0.6 0.6 0.6 1.0
1.0 1.0 1.6 1.6
10 12 14 18
M8 M10 M12 23 M16 30
- JB/T3843—2014
表1 (续) c
B
H
E
F
螺栓直径 min max min max min max max max max M20 37 40 16 18 38
G
A
2.5
45 56 71 85 95 106 2.5
22 28 36 42 48 54 注1: A的公差等级对固定槽为H12， 对基准槽为H8。 注2：E、F和G为45°倒角高度或倒圆半径，
1.6 1.6 2.5 2.5 2.5
1.0 1.0 2.5 1.0 2.5 1.6
M24 46 M30 56 M36
20 25 32 36 40
22 28 35 74
50 60 72 85 95
48 61
68
4.0 6.0 6.0
M42 80 M48
84 94
2.0 2.0
40 44
90
4T形槽的分布形式
4.1平行分布
T形槽平行分布的形式和间距见图2和表2。
a)形式1
b)形式2 图2 表 2
c)间距
单位为毫米
间距P 50 63 80 100 125 160 200 250 320 400
槽宽A 10 12 14 18 22 28 36 42 48 54
40 50 63 80 100 125 160 200 250 320
63 80 100 125 160 200 250 320 400 500
注1： 设计需要时T形槽允许横向或横竖交叉布置。 注2：间距P所给定的数值如确实不能满足设计需要时，应在GB/T321规定的优先数系R20系列的数值中选取。形
式1为优先采用的形式。当采用形式2时，应在工作台上清楚地标明基准槽的位置。
2 JB/T 38432014
4.2 对角线分布
T形槽对角线分布的形式见图3。
a)形式1
b)形式2
图3
5模柄孔形式与尺寸
模柄孔的形式和尺寸见图4和表3。
C2
图4 表 3
单位为毫米
参数 D Lain L 注1：D的公差等级不低于H8。 注2：孔只用于定位基准时，L处的螺孔可不做出。
参数值 40 75 35
25 40 20
32 50 25
50 85 40
65 105 50 中华人民共和国
机械行业标准
液压机 紧固模具用槽、孔的分布
形式与尺寸 JB/T3843—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·11千字
2015年3月第1版第1次印刷
定价：12.00元
*
书号：15111·12478 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T3843-2014
