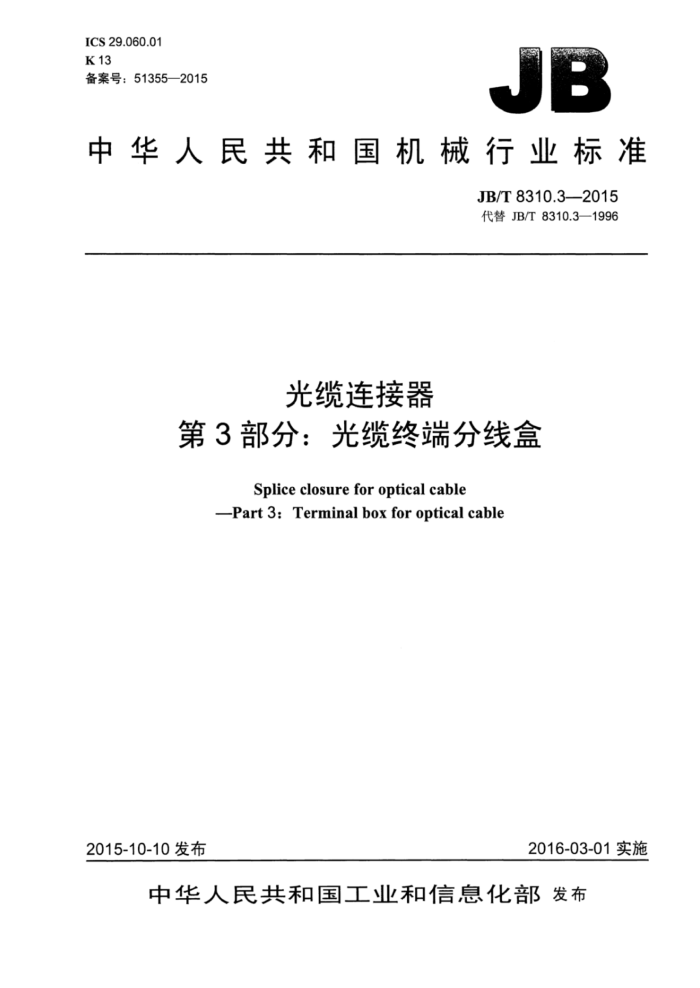

ICS 29.060.01 K13 备案号：51355—2015
JB
中华人民共和国机械行业标准
JB/T8310.3—2015 代替JB/T8310.3—1996
光缆连接器
第3部分：光缆终端分线盒
Splice closure for optical cable
Part 3: Terminal box for optical cable
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T8310.3—2015
目 次
前言. 范围
I
1
2规范性引用文件 3术语和定义.. 4产品分类和表示方法 4.1产品分类. 4.2产品表示方法 5技术要求.. 5.1 环境要求 5.2 结构与功能 5.3 外观与装配要求 5.4 材料... 5.5 光学性能.
3
5.6 机械性能. 5.7 电气性能... 5.8 环境性能 6
试验方法. 6.1 外观 6.2 材料检查... 6.3 光学性能试验. 6.4 机械性能试验 6.5 环境性能试验. 6.6 电气性能试验检验规则 7.1 总则.. 7.2 出厂试验. 7.3 型试验标志、包装、 运输和贮存 8.1 标志 8.2 包装和随附物品、文件 8.3 运输 8.4 贮存图1 光缆终端分线盒型号和规格排列方式图2 拉伸试验示意图图3 扭转试验示意图
7
8
表1 分类代号 JB/T8310.3—2015
表2尾纤和适配器执行标准一览表， 中 表3光缆终端分线盒耐高温试验条件. 表4光缆终端分线盒耐低温试验条件. 中#品电通中##国电店表5出厂试验和型式试验项目
国国#654
0000008000000000001 00000000010000
3
-
wneeR5
a
.9
I JB/T8310.3—2015
前言
JB/T8310《光缆连接器》分为三个部分：
第1部分：总则；第2部分：室外光缆连接器：第3部分：光缆终端分线盒。
本部分为JB/T8310的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T8310.3一1996《光缆连接器第3部分：光缆终端分线盒》，与JB/T8310.3一1996
相比主要技术变化如下：
修改了标准的适用范围（见第1章，1996年版的第1章）：增加了“术语和定义”（见第3章）：修改了“产品表示方法”的内容（见第4章，1996年版的第4章）；修改了“技术要求”的内容，增加了“环境要求”“外观与装配要求”和“材料”的内容（见第5章，1996年版的第4章）；一增加了“标志、包装、运输和贮存”（见第8章）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所、南通赛博通信有限公司、江苏中天科技股份有限公司、常州苏
鑫通信设备有限公司、江苏藤仓亨通光电有限公司。
本部分主要起草人：于晶、郭毅、张乃浩、谢书鸿、商瑞敏、刘运峰、黄宇、陈晓阳、王琪、伏丽娜、徐晨、阎啸宇。
本部分所代替标准的历次版本发布情况为：
JB/T8310.3-—1996。
III JB/T8310.3-2015
光缆连接器
第3部分：光缆终端分线盒
1范围
JB/T8310的本部分规定了通信光缆终端分线盒的术语和定义、产品分类和表示方法、技术要求、 试验方法、检验规则、标志、包装、运输和贮存。
本部分适用于室内以及非露天的室外使用的通信光缆终端分线盒。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.17一2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T3048.5一2007电线电缆电性能试验方法第5部分：绝缘电阻试验 GB/T3048.14一2007电线电缆电性能试验方法第14部分：直流电压试验 GB/T3873通信设备产品包装通用技术条件 GB/T5169.16一2008电工电子产品着火危险试验第16部分：试验火焰50W水平与垂直火焰
试验方法
GB/T9286—1998 色漆和清漆漆膜的划格试验 JB/T8310.1一2015光缆连接器第1部分：总则 YD/T629.1光纤传输衰减变化的监测方法传输功率监测法 YD/T987ST/PC型单模光纤光缆活动连接器技术规范 YD/T1024光纤固定接头保护组件 YD/T1200MU型单模光纤活动连接器技术条件 YD/T1272.1光纤活动连接器第1部分：LC型 YD/T1272.2 光纤活动连接器 第2部分：MT-RJ型 YD/T1272.3 光纤活动连接器第3部分：SC型 YD/T1272.4光纤活动连接器第4部分：FC型
3术语和定义
JB/T8310.1界定的术语和定义适用于本文件。
4产品分类和表示方法
4.1产品分类
按使用场合可分为室内型和室外型。 JB/T8310.3—2015
按光缆连接方式可分为直通型和分支型。 按是否可以装配适配器可分为可装配适配器型和不可装配适配器型。 按光缆终端分线盒的外壳材料可分为塑料外壳和金属外壳。 分类代号见表1。
表1分类代号
代号 N W T Fxb P 一 s J
分 类
室内室外直通分支
使用场合
光缆连接方式
可装配适配器不可装配适配器
是否可装配适配器
塑料外壳金属外壳
外壳材料
直通的含义为一根光缆进入光缆终端分线盒，若干根尾纤出光缆终端分线盒。如果一根以上光缆进出光缆终端分线盒，则为分支。 Fx的下标x表示引出光缆终端分线盒的光缆总数。
b
4.2产品表示方法 4.2.1型号和规格
光缆终端分线盒型号由类型代号和分类代号构成。类型代号见JB/T8310.1一2015中第4章的规定。 光缆终端分线盒的规格用其允许容纳光纤接头的最大数目表示。型号和规格排列方式如图1所示。
口 口
GJZ
口 -口
光纤芯数分隔符号外壳材料代号可否装配适配器代号光缆连接方式代号使用场合代号分隔符号光通信设备
图1光缆终端分线盒型号和规格排列方式
4.2.2 产品表示方法
光缆终端分线盒用产品型号、规格和标准编号表示。 示例：室内用直通型可装配适配器的塑料外壳24芯光缆终端分线盒表示为：
GJZ-NTPS-24JB/T8310.32015
2 JB/T8310.32015
5.4材料 5.4.1防腐蚀材料（盐雾性能要求）
光缆终端分线盒采用的材料之间应相容，并具有防腐蚀性能；如无防腐蚀性能的应做表面处理，处理后的构件的物理、化学性能应稳定，并与其可能接触的光缆材料相容。表面电镀处理的金属结构件，按GB/T2423.17的规定进行48h试验后，外观不应有目力可见的锈斑。 5.4.2涂覆处理要求
采用涂覆处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB/T9286一 1998表1中的2级要求。 5.4.3燃烧性能
光缆终端分线盒外壳若采用塑料件，其燃烧性能应符合GB/T5169.16一2008表1中V-1的规定。 5.4.4光纤固定接头保护件要求
光纤固定接头保护件应符合YD/T1024的规定。 5.4.5尾纤和适配器要求
尾纤和适配器应符合表2中相关标准的规定。
表2尾纤和适配器执行标准一览表
标准编号 YD/T987 YD/T 1200 YD/T 1272.1 YD/T 1272.2 YD/T1272.3 YD/T 1272.4
标准名称
ST/PC型单模光纤光缆活动连接器技术规范
MU型单模光纤活动连接器技术条件光纤活动连接器第1部分：LC型光纤活动连接器第2部分：MT-RJ型光纤活动连接器第3部分：SC型光纤活动连接器第4部分：FC型
5.5光学性能
按规定的安装使用操作封装完毕后，盒体内单模光纤的接头损耗变化应不大于0.03dB（在1550nm 波长下测试），多模光纤的接头损耗变化应不大于0.05dB（在1300nm波长下测试）。 5.6机械性能 5.6.1拉伸
光缆终端分线盒与任一根光缆间应能承受不小于500N的轴向拉伸负荷。试验后，试样应无裂痕、 损坏和明显变形。 5.6.2压扁
光缆终端分线盒盒体各面均应能承受不小于200N的垂直压力负荷。试验后，试样应无裂痕、损坏和明显变形。
