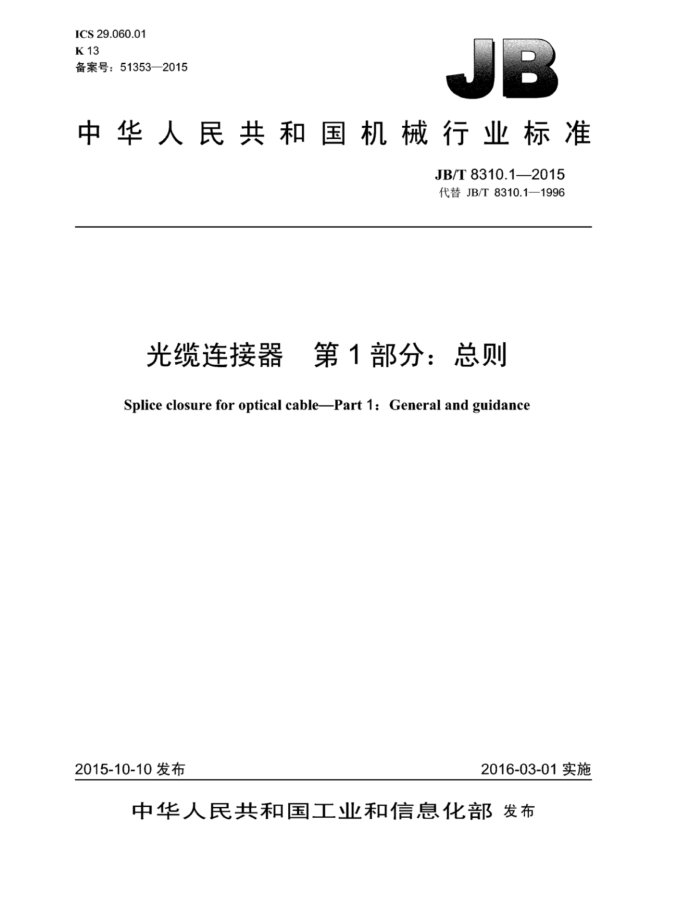

ICS29.060.01 K13 备案号：51353—2015
中华人民共和国机械行业标准
JB/T8310.1—2015 代替JB/T8310.1—1996
光缆连接器 第1部分：总则
Splice closure for optical cable-Part 1: General and guidance
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T8310.1—2015
目 次
前言 1 范围
1
规范性引用文件. 3 术语和定义代号
2
4
产品分类及表示方法。 通用技术要求
5
6
6.1一般要求.. 6.2结构.. 6.3材料.. 6.4性能要求. 7试验方法. 8 检验规则... 9 标志、包装、运输和贮存 9.1标志... 9.2 包装和随附物品、文件 9.3运输. 9.4 贮存..
2
3
表1 光缆连接器的类型代号及用途 JB/T8310.1—2015
前言
JB/T8310《光缆连接器》分为三个部分：
一第1部分：总则；一第2部分：室外光缆连接器：一第3部分：光缆终端分线盒。 本部分为JB/T8310的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T8310.1一1996《光缆连接器第1部分：总则》，与JB/T8310.1一1996相比主要技术
变化如下：
修改了标准的适用范围（见第1章，1996年版的第1章）：增加了“术语和定义”（见第3章）；增加了“代号”（见第4章）；修改了“产品表示方法”的内容（见第5章，1996年版的第3章）；增加了“一般要求”和“材料”的内容（见6.1和6.3；修改了“机械性能”和“光学性能”的内容（见6.4，1996年版的4.3和4.5）：修改了“试验方法”（见第7章，1996年版的第5章》；修改了“检验规则（见第8章，1996年版的第6章》；修改了“标志、包装、运输和贮存”的内容（见第9章，1996年版的第7章）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所，南通赛博通信有限公司江苏中天科技股份有限公司，常州苏
鑫通信设备有限公司、江苏藤仓亨通光电有限公司。
本部分主要起草人：于晶、郭毅、张乃浩、谢书鸿、商瑞敏、刘运峰、黄宇、陈晓阳、王琪、伏丽娜、徐晨、阎啸宇。
本部分所代替标准的历次版本发布情况为：
JB/T8310.1—1996
II JB/T8310.1—2015
光缆连接器第1部分：总则
1范围
JB/T8310的本部分规定了通信用光缆连接器的术语和定义，代号，产品分类及表示方法，通用技
术要求、试验方法，检验规则、标志，包装、运输和贮存。
本部分适用于各类通信用光缆连接器。 本部分不适用于海底光缆连接器、应急光缆连接器和蝶形光缆连接器。光电复合缆的光学部分连接
器可参照本部分。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3048.5一2007电线电缆电性能试验方法第5部分：绝缘电阻试验 GB/T3048.14一2007电线电缆电性能试验方法第14部分：直流电压试验 YD/T1024光纤固定接头保护组件 IEC61073-1光纤光缆机械接头和熔接接续保护装置第1部分：总规范（Mechanicalsplicesand
fusion splice protectors for optical fibres and cablesPart 1: Generic specification)
3术语和定义
下列术语和定义适用于本文件。
3.1
光缆连接器 splice closure for optical cable 为相邻的通信光缆段间提供光学、密封和机械强度连续性的机械保护装置。
3.2
室外光缆连接器spliceclosureforoutdooroptical cable 为使用环境为架空，管道（隧道）、直理、电力架空等的相邻的室外通信光缆段间提供光学，密封
和机械强度连续性的机械保护装置。 3.3
光缆终端分线盒 terminal box for optical cable 为通信光缆终端提供光学，密封和机械强度连续性以及分线功能的机械保护装置。
4代号
光缆连接器的类型代号及用途见表1。
1 JB/T8310.1—2015
表1光缆连接器的类型代号及用途
类型室外光缆用连接器光缆终端分线盒
用途
类型代号 GJW GJZ
用于室外通信用光缆的连接用于通信用光缆终端连接和分线
5产品分类及表示方法
产品分类及表示方法在本标准其他部分中详细规定
6通用技术要求
6.1一般要求 6.1.1 具有恢复待接续光缆护套的完整性和光缆加强构件的机械连续性的性能。 6.1.2 具有待接续光缆中金属构件之间的断开、接地及连通的功能。 6.1.3 具有使光纤接头免受环境影响的性能。 6.1.4 提供光纤接头的安放和预留光纤存储的功能。 6.1.5 当需要时，光缆连接器还应具有防白蚁的性能，试验方法在考虑中 6.1.6 当需要时，光缆连接器应为光缆线路监测尾缆提供进缆口，并提供相关的连接附件和空间。 6.2结构 6.2.1组成构件
光缆连接器具体组成构件在本标准其他部分中规定。只要满足本标准其他部分规定的性能要求，也可采用其他型式。 6.2.2光纤接头及保护
在连接器内存放的光纤接头应采用适宜的方式连接并妥善保护。经保护后的光纤接头应能免遭潮气的侵蚀，不应产生附加损耗，其机械性能和环境性能应符合IEC61073-1和YD/T1024的规定。 6.3材料
光缆连接器所有的部件采用的材料，其物理，化学性能应稳定，各种材料之间应相容，并应与其可
能接触的光缆材料和外接设备所用的其他材料相容。 6.4性能要求 6.4.1光学性能
光缆连接器按规定操作封装后，所容纳的光纤接头损耗的变化要求由本标准其他部分规定。 6.4.2 密封性能
光缆连接器的密封性能包括常规密封性能和再封装性能，按光缆连接器产品实际使用的需要和各类光缆连接器的结构，具体要求由本标准其他部分规定。 6.4.3机械性能
光缆连接器的机械性能包括拉伸、压扁、冲击、弯曲、扭转、振动、轴向压缩等性能，按光缆连接
2 JB/T8310.1—2015
器产品实际使用的需要和各类光缆连接器的结构，其中需要的一个或几个性能在本标准其他部分中规定。
6.4.4环境性能
光缆连接器的环境性能包括温度循环、耐高温、耐低温、低温冲击、恒温恒湿、太阳辐射、化学腐蚀等性能，按光缆连接器产品实际使用的需要和各类光缆连接器的结构，其中需要的一个或几个性能在本标准其他部分中规定。 6.4.5电气性能
光缆连接器的电气性能包括绝缘电阻和耐电压强度性能，按光缆连接器产品实际使用的需要和各类光缆连接器的结构，其中需要的一个或几个性能在本标准其他部分中规定。
7试验方法
7.1光缆连接器的光学性能试验应按YD/T1024的规定进行。 7.2光缆连接器的机械性能和环境性能试验方法、试验条件在本标准其他部分中规定 7.3光缆连接器的电气性能试验应按GB/T3048.5一2007和GB/T3048.14一2007的规定进行。
8 检验规则
8.1光缆连接器产品应经生产厂质量检验部门检验合格后方可出厂，所有出厂产品应有产品质量合格证。 8.2光缆连接器检验规则、判定规则、不合格品处理规则等在本标准其他部分中规定。
9标志、包装、运输和贮存
9.1标志
光缆连接器外壳上应有明显的标志，标明产品的名称、型号、生产单位和出厂年月、出厂编号。 9.2包装和随附物品、文件 9.2.1光缆连接器的包装要求在本标准其他部分中规定。 9.2.2包装后的基本包装箱内除产品外，还应装入以下物品和文件，文件可用塑料袋或纸袋封装：
a）备用附件及专用工具； b）产品使用说明书： c）产品合格证； d）装箱清单。
9.3运输
光缆连接器的包装应适合任何运输工具运输，在运输中应避免碰撞、跌落，暴晒和雨雪的直接淋装。 9.4贮存
光缆连接器的贮存要求在本标准其他部分中规定。
3 111
L/ar
中华人民共和国
机械行业标准
光缆连接器第1部分：总则
JB/T8310.1—2015
*
机械工业山版社山版发行北京市百万庄人街22号
邮政编码：100037
+
210mm×297mm0.5印张11T字
2016年5月第1版第1次印刷
定价：12.00元
事
书号：1511112973 网址：http：//www.cmpbook.com 编辑部电话： (010)88379399 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T8310.1-2015
