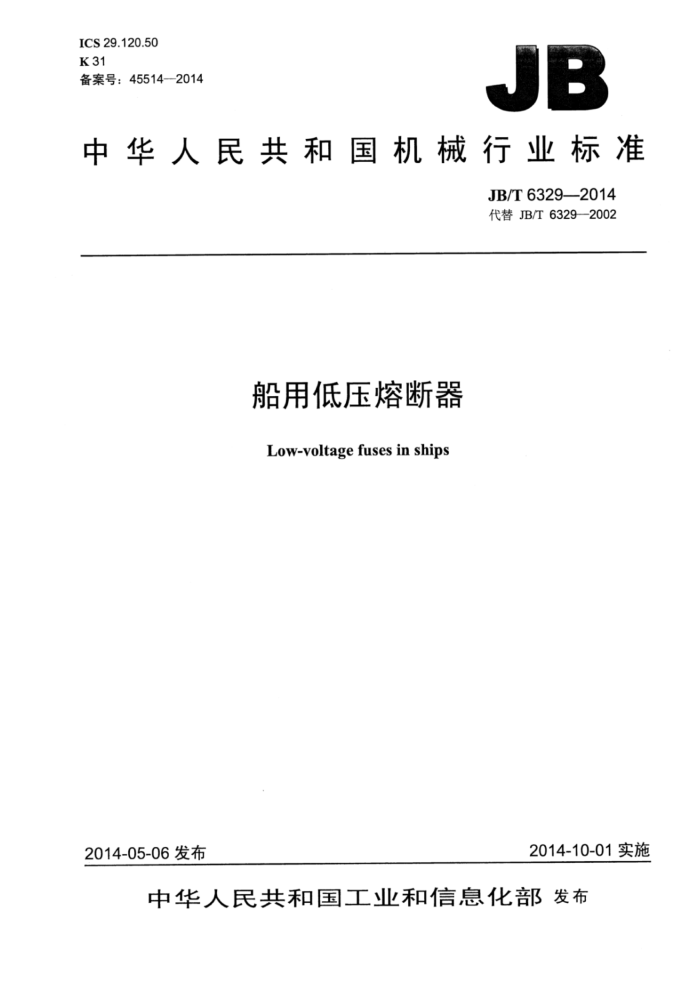

ICS 29.120.50 K31 备案号：45514—2014
JB
中华人民共和国机械行业标准
JB/T6329—2014 代替JB/T6329-2002
船用低压熔断器 Low-voltage fuses in ships
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准船用低压熔断器 JB/T63292014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm2.25印张·70千字
2014年5月第1版第1次印刷
定价：33.00元
*
书号：15111·11831 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T6329—2014
目 次
前言 1范围. 2规范性引用文件 3术语和定义、符号、代号
3.1术语和定义 3.2符号 3.3代号. 4分类、型号 4.1分类. 4.2型号 5特性 5.1 熔断器的特性 5.2 额定电压 5.3 额定电流. 5.4 额定频率..
5.5 熔断体的额定耗散功率和熔断器支持件的额定接受耗散功率 5.6 尺寸或尺码 6正常工作、安装和运输条件.. 6.1 正常工作条件. 6.2 熔断器正常工作的条件 6.3 污染等级 6.4安装类别（过电压类别） 6.5运输和贮存条件 7设计和性能要求 7.1 设计要求 7.2 性能要求. 8试验.. 8.1 总则 8.2试验方法 9检验规则. 9.1熔断器的试验分类 9.2 型式试验. 9.3出厂试验. 10标志、安装和包装
18 18 18 21 21 22 23 ..29 29 .29 29 ..30
10.1标志 10.2安装、维修和使用说明书
10.3包装. 11其他
一 JB/T6329—2014
11.1 备品和备件. 11.2 保用期。
30 .30
图1 “a”熔断体的过载曲线和时间-电流特性
表1 正常工作条件，表2 额定冲击耐受电压表3 与额定绝缘电压对应的介电试验电压表4 绝缘电阻值.. 表5 金属电镀件外观要求表6 振动试验参数表7 触头和接线端子温升限值△t=（t-ta）表8 “gG”和“gM”熔断体的约定时间和约定电流表9 “gG”和“gM”熔断体规定弧前时间的门限值.. 表10 约定电缆载流能力.. 表11 铜导体标称截面积. 表12 交流熔断器的分断能力试验参数表13 直流熔断器的分断能力试验参数. 表14 最大电弧电压.. 表15 “gG”和gM”熔断体0.01s的弧前t值. 表16 过载试验参数表17 试验项目表18 熔断体完整试验和被试熔断体数量一览表19 同一熔断体系列中最小额定电流熔体的试验和被试熔断体数量一览表20同一熔断体系列中最大与最小额定电流之间的其他额定电流熔断体的型式试验和被试熔断体数量一览表. 表21熔断器支持件的完整试验和被试熔断器支持件的数量一览表
9 10 10 11 11 12
13 14 14 15 16 17 17 20 22 24 .26
28 28
I JB/T6329—2014
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替JB/T6329—2002《船用低压熔断器》，与JB/T6329—2002相比主要技术变化如下：
根据GB/T3783一2008《船用低压电器基本要求》额定电压范围修改为不超过交流1000V、 直流1500V”；根据GB/T3783-2008《船用低压电器基本要求》，外壳防护等级按GB4208一2008的规定，并参照GB/T3783—2008选用： -根据GB13539.1一2008《低压熔断器第1部分：基本要求》，修改了船用低压熔断器额定电压的规定； -根据GB/T3783一2008《船用低压电器基本要求》修改了运输和贮存条件：一根据GB13539.1-2008《低压熔断器第1部分：基本要求》，增加了“标准限位件结构”的要
求：根据GB13539.1-2008《低压熔断器第1部分：基本要求》，增加了“具有不可分离的载熔件且适用于隔离的熔断器补充结构要求的要求； -根据GB/T3783一2008《船用低压电器基本要求》：取消了“弹性部件的耐老化性能”的要求；一根据GB13539.1一2008《低压熔断器第1部分：基本要求》，增加了适用于隔离的设备的泄漏电流”的要求；根据GB/T3783一2008《船用低压电器基本要求》：修改了振动试验参数：根据GB13539.1一2008《低压熔断器第1部分：基本要求》修改了“触头和接线端子温升极限值”。 本标准由中国机械工业联合会提出。 本标准由机械工业船用电机电器标准化技术委员会（CMIF/TC9）归口。 本标准起草单位：上海电器科学研究所（集团）有限公司，中国船级社上海分社，上海电器陶瓷厂
有限公司上海金山电器厂有限公司。
本标准主要起草人：戴道立、庄火庚、徐玉英、孙戟、林海鸥、陆秀平。 本标准所代替标准的历次版本发布情况为：
JB/T6329—1992JB/T6329—2002
III JB/T6329—2014
船用低压熔断器
1范围
本标准规定了船用低压熔断器（以下简称熔断器）及其部件（熔断器底座、载熔件、熔断体）的特性、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
本标准适用于装有标称电压不超过交流1000V、直流1500V，额定分断能力不低于6kA的封闭式限流熔断体的熔断器。
本标准不适用于微型熔断器。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T321—2005优先数和优先数系 GB/T2423.12008电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.22008 电工电子产品环境试验 第2部分：试验方法试验B：高温 GB/T2423.4—2008 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h
循环）
GB/T2423.16—2008电工电子产品环境试验 第2部分：试验方法试验及导则：长霉 GB/T2423.17—2008电工电子产品环境试验 金第2部分：试验方法试验Ka：盐雾 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T3783—2008船用低压电器基本要求 GB4208—2008外壳防护等级（IP代码） GB/T5465.2电气设备用图形符号第2部分：图形符号 GB/T7094一2002船用电气设备振动（正弦）试验方法 GB/T13384机电产品包装通用技术条件 GB13539.1一2008低压熔断器第1部分：基本要求 GB/T13539.2一2008低压熔断器第2部分：专职人员使用的熔断器的补充要求（主要用于工业
的熔断器）标准化熔断器系统示例A至I
GB13539.3一2008低压熔断器第3部分：非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）标准化熔断器系统示例A至F
GB/T13539.4一2009低压熔断器第4部分：半导体设备保护用熔断体的补充要求 JB/T2930—2007低压电器产品型号编制方法
3术语和定义、符号、代号
3.1术语和定义
GB13539.1—2008和GB/T3783—2008界定的术语和定义适用于本文件。 JB/T6329—2014
3.2符号
ta：周围空气温度； te：流体环境温度； t：熔断器部件温度； In：熔断体的额定电流； Inf:约定不熔断电流； Ir:约定熔断电流； I1：表示额定分断能力的电流： I2：试验时电弧能量近似为最大的电流： I3、I4、I5：验证熔断器在小过电流范围内是否能可靠工作的试验电流； At：温升极限； Ate：流体环境的温升（相对于周围空气温度）； Un：额定电压； Ich：特性电流： I：截断电流的最大值： I：预期电流： Iz：双芯负载导线的载流能力； koK1k2：“a”熔断体过载电流相对于额定电流I的倍数。
3.3代号
第一个字母表示分断范围：
“g”熔断体“全范围分断能力的熔断体” “a”熔断体“部分范围分断能力的熔断体”
第二个字母表示使用类别，该字母准确地规定时间-电流特性、约定时间和约定电流以及门限：
“G”表示一般用途的熔断体； “M”表示保护电动机电路的熔断体：一“D”表示延时（分断）熔断体； “N”表示非延时（分断）熔断体； “R”表示半导体设备保护用熔断体，与“s”型相比，动作较快，t值较小： “S”表示半导体设备保护用熔断体，与“R”型相比，具有较小的耗散功率，可以提高电缆的利用。
一
4分类、型号 4.1分类 4.1.1按熔断器使用对象和保护内容分类
按熔断器使用对象和保护内容的主要分类有： a）专职人员使用的熔断器； b）非熟练人员使用的熔断器； c）半导体设备保护用熔断器。
4.1.2按熔断体分断范围和使用类别分类
按熔断体分断范围和使用类别的主要分类有：
2 JB/T6329—2014
a）“gG”表示一般用途全范围分断能力的熔断体； b）“gM”表示保护电动机电路的全范围分断能力的熔断体： c）“aM”表示保护电动机电路的部分范围分断能力的熔断体： d）“gD”表示全范围分断能力延时熔断体： e）“gN”表示全范围分断能力非延时熔断体： f）“aR”表示保护半导体设备的部分范围分断能力的熔断体： g）“gR”表示保护半导体设备的全范围分断能力的熔断体（动作较快，产t值较小）； h）“gs”表示保护半导体设备的全范围分断能力的熔断体（耗散功率小）。 注1：目前，只要特性能满足承受电动机起动电流，“gG”熔断体常用来保护电动机电路。 注2：“gM”熔断体用两个电流值来说明其特性，第一个值L表示熔断体和熔断器支持件的额定电流：第二个值Ich
表示如7.2.14.2和7.2.14.3中门限所规定的熔断体的时间-电流特性。 上述的两个额定值由表明用途的一个字母加以分隔。 例如，IMIch表示用以保护电动机电路并且具有G特性的熔断器。第一个值I表示整个熔断器的最大连续电流；第二个值i表示熔断体的G特性。
注3：“aM”熔断体用一个电流值I、GB13539.1一2008中8.4.3.3.1的规定和本标准中图1中所规定的时间-电流特
性来说明其特性。
fI
相联的过电流开关电器的动作时间-电流特性
过载曲线
熔断特性
弧前特性
Ko
ki
Kk2
以表示的电流
kon与kin之间对应于I2t为常数值时的过载曲线
图1“a”熔断体的过载曲线和时间-电流特性
4.1.3按标准化熔断器示例分类 4.1.3.1专职人员使用的熔断器
专职人员使用的熔断器示例分类有： a）刀型触头熔断器（NH熔断器系统）： b）带撞击器的刀型触头熔断器（NH熔断器系统）： c）条型熔断器底座（NH熔断器系统）： d）母线安装（40mm系统）的熔断器底座（NH熔断器系统）； e）螺栓连接熔断器（BS螺栓连接熔断器系统）： f）圆筒形帽熔断器（NF圆筒形帽熔断器系统）； g）偏置触刀熔断器（BS夹紧式熔断器系统）：
3
