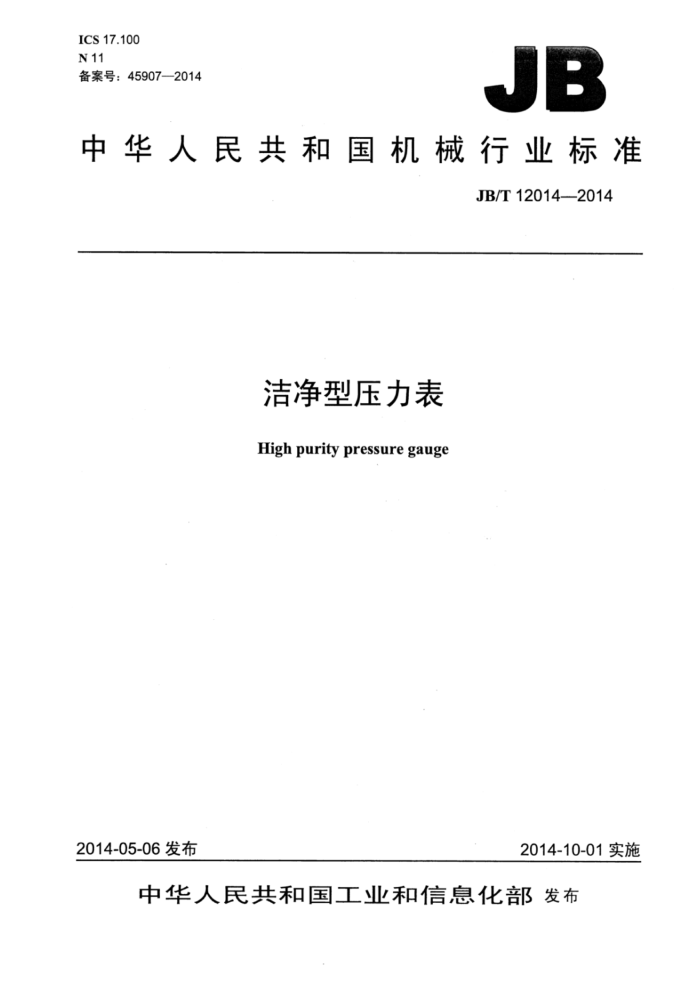

ICS 17.100 N11 备案号：45907—2014
JB
中华人民共和国机械行业标准
JB/T120142014
洁净型压力表 Highpuritypressure gauge
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华 人民共和国
机械行业标准洁净型压力表 JB/T120142014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2015年2月第1版第1次印刷
定价：15.00元
*
书号：15111·12224 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12014—2014
目 次
前言，范围.
I
1
2规范性引用文件 3术语和定义 4产品分类... 5要..... 6试验方法.. 7检验规则 8标志、包装与贮存附录A（规范性附录）试验顺序及项目之间间歇时间
6 JB/T12014—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准负责起草单位：陕西鼓风机（集团）有限公司。 本标准参加起草单位：北京布莱迪仪器仪表有限公司、宁波江北兴达焊割减压仪表厂、宁波隆兴焊
割科技股份有限公司、红旗仪表有限公司。
本标准主要起草人：甘大方、朱成伟、周春龙。 本标准为首次发布。
I JB/T12014—2014
洁净型压力表
1范围
本标准规定了洁净型压力表的术语和定义、产品分类、要求、试验方法、检验规则和标志、包装与贮存。
本标准适用于测量清洁气体压力的洁净型压力表，以下简称仪表。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1226 一般压力表 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T13384 机电产品包装通用技术条件 GB/T17214.3一2000工业过程测量和控制装置的工作条件第三部分：机械影响 GB/T25480 仪器仪表运输、贮存基本环境条件及试验方法 GB/T25915.1洁净室及相关受控环境第1部分：空气洁净度等级 JB/T5528 3压力表标度及分划 JB/T9252 工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求
3术语和定义
下列术语和定义适用于本文件。
3.1
洁净型压力表 highpuritypressuregauge 使用相应的加工设备，在规定洁净度环境下生产的，达到相应的洁净度，用于测量清洁气体压力的
仪表。
4产品分类
4.1型式
仪表按测量类别分为压力表、真空表、压力真空表。
4.2仪表的精确度等级
仪表的精确度等级分为1.0级、1.6级、2.5级、4.0级。 4.3仪表的洁净度等级
仪表的洁净度等级分为A级、BA级、EP级。
1 JB/T12014—2014
4.4仪表零部件材质
仪表的主要零部件如接头、弹簧管、表壳、机芯等均应使用不锈钢材质。 4.5基本参数 4.5.1 仪表外壳公称直径［单位为毫米（mm）］系列：40、60、100。 4.5.2 仪表测量范围应符合表1的规定。
表1
类型压力表真空表压力真空表
测量范围MPa
0~0.1；0~0.16；0~0.25；0~0.4；0~0.60~1；0~1.6；0~2.5；0~4；0~6;
0~10；0~16；0~25；0~40；0~60
0.1~0
0.1~0.06；0.1~0.15；0.1~0.3；0.1~0.5；0.1~0.9；0.1~1.5；0.1~2.4
4.5.3 3仪表的标度、标度分划及分格值应符合JB/T5528的规定。 4.5.4直接安装仪表型式及主要安装尺寸应符合GB/T1226的规定。 4.5.5接头端面的表面粗糙度Ra不大于1.6μm。
5要求 5.1 正常工作条件 5.1.1 仪表正常工作环境温度（含介质温度）为-40℃～70℃。 5.1.2 仪表正常工作环境振动条件应不超过GB/T17214.3一2000中规定的V.H.3级。 5.1.3 仪表的压力部分一般使用至压力测量上限的3/4。 5.2参比工作条件
在下列条件下，仪表的基本误差、回差、轻敲位移及指针偏转的平稳性应符合本标准的规定： a）环境温度为20℃±5℃； b）仪表处于正常工作位置； c）负荷变化均匀。 注：未指明时，正常工作位置指垂直安装。
5.3必备生产条件 5.3.1不同洁净度等级的仪表，应按本标准中表2规定，在不同洁净度等级的洁净室内进行组装、调校和封装。洁净室的洁净度等级应符合GB/T25915.1的规定。 5.3.2仪表的调校和检验应使用瓶装于燥、清洁的氮气或空气。 5.3.3仪表所有的零部件，使用前均要用超声波清洗设备进行清洗并用干燥箱进行干燥处理。
表2
仪表的洁净度等级洁净室的洁净度等级
A级 ISO4级
BA级 ISO3级
EP级 ISO2级
2 JB/T12014—2014
5.4基本误差
仪表的基本误差以引用误差表示，其值应符合GB/T1226规定的基本误差。 5.5 5回差
仪表示值回差应不大于基本误差限的绝对值。 5.6 指针偏转的平稳性
在测量过程中，仪表的指针不应有跳动和停滞现象。 5.7轻敲位移
在测量范围内的任何位置上，用手指轻敲（使指针能自由摆动）仪表外壳时，指针指示值的变动量不应大于基本误差限绝对值的1/2。 5.8 ：温度影响
当使用环境温度偏离20℃土5℃时，仪表的示值误差（包括零点）不应超过GB/T1226规定的范围。 5.9 9超压
仪表的压力部分应按表3的规定，承受超压试验。
表3 负荷
压力上限值U
时间 h 0.5 0.5
MPa U≤10 10 （压力上限值的百分比，%）
125 115
5.10 交变压力
仪表应按表4的规定承受交变压力试验。
表4
交变幅度（量程的百分比，%）
交变频率次/min 30~60
交变次数
30 000
（20%土5%）～（75%±5%）范围内幅度不小于50%
5.11密封性能
仪表的密封性能用绝对漏气率表示，其值不大于1×10-"Pa·m"/s。 5.12 指示装置 5.12.1标度
仪表的标度应符合JB/T5528的规定。
3 JB/T12014—2014
5.12.2 2指针
仪表的指针应符合JB/T9252的规定。 5.12.3 指针与标度盘间的距离
仪表指针与标度盘间的距离应符合表5的规定。
表5
外壳公称直径 mm
指针与标度盘之间的距离 mm
40; 60 100
0.5~2.5 1~3
5.13外观 5.13.1接头导压孔内壁的表面粗糙度Ra应符合表6的规定。
表6
洁净度等级
表面粗糙度Raμm
≤0.8 ≤0.4
A级 BA级、EP级
5.13.2仪表的可见部分应无明显的瑕疵、划伤，接头螺纹应无明显的毛刺和损伤；标度、标示等应清晰、正确和完整。 5.13.3仪表的封装应采用抽真空后密封包装，包装后塑料袋处不得有漏气现象。 5.14 耐工作环境振动性能
仪表应能承受符合GB/T17214.3一2000中规定的V.H.3振动等级的振动。 5.15抗运输环境性能
仪表在包装、运输条件下应能承受GB/T25480的规定。其中： a）高温、低温和相对湿度项目不要求做； b）自由跌落高度为250mm。
6试验方法
仪表的试验顺序及各试验项目之间的间歇时间按附录A进行。 6.1试验条件
按5.2参比工作条件。 注：出厂检验可以不在参比温度条件进行，但在参比工作条件下仪表仍应符合5.4～5.7的规定。
6.2试验仪表
试验用标准仪表内腔应清洁，无油脂和水分；外表面应清洁，无灰尘、污物等。 试验用标准仪表基本误差限的绝对值不大于被检仪表基本误差限绝对值的1/4。
