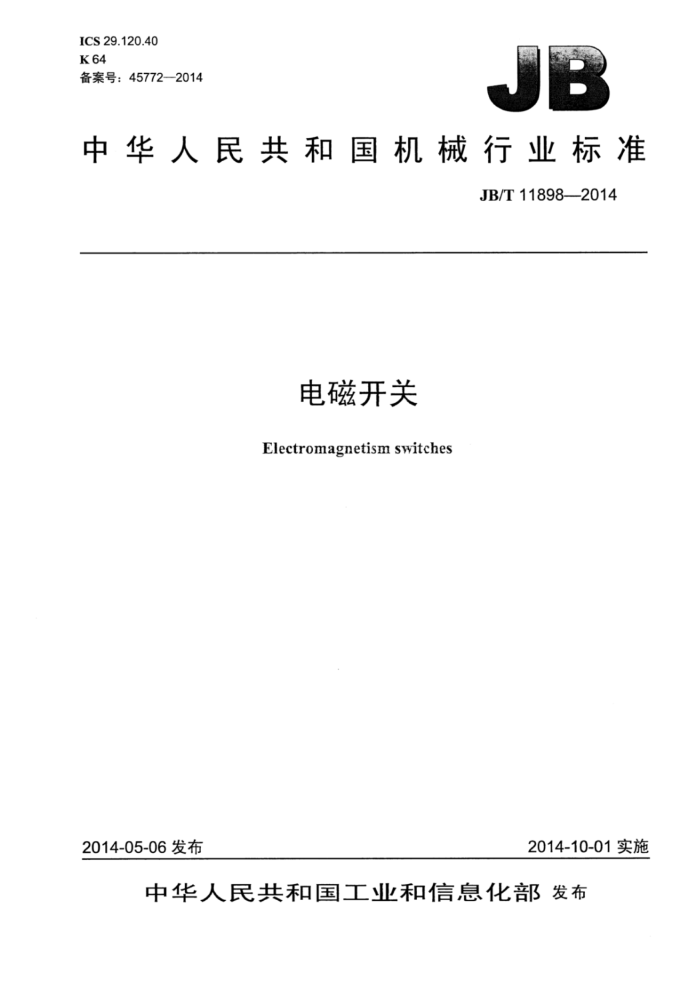

ICS29.120.40 K64 备案号：45772—2014
中华人民共和国机械行业标准
JB/T11898—2014
电磁开关
Electromagnetism switches
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准电磁开关 JB/T118982014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?1.5印张-44千字 2014年11月第1版第1次印刷
定价：24.00元
*
书号：15111·12089 网址：http：/www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11898—2014
目 次
前言
ILI
范围 2规范性引用文件 3术语和定义. 4额定值.. 5分类、型号与标志
一
5.1分类.. 5.2型号的组成. 5.3开关上标志.. 6技术要求与试验方法
6.1 一般要求.. 6.2 防触电保护. 6.3 端子与端头， 6.4 结构... 6.5 机构 6.6 防固体异物、防水和防潮 6.7 绝缘电阻和介电强度 6.8 动作特性 6.9 发热 6.10 耐久性 6.11 通断能力. 6.12 机械强度 6.13 螺钉、载流件和连接件 6.14 电气间隙、爬电距离和固体绝缘 6.15着火危险 6.16 防锈. 7包装、运输和贮存. 7.1 开关的包装 7.2 包装盒内文件... 7.3 运输与贮存. 附录A（资料性附录）检验规则， A.1试验分类 A.2出厂试验 A.3 型式试验与定期试验的有关规定
11
12 12 13 13 14 14 15 15
15 15 15 15 16 16 17 17 18 18
图1 螺钉端子和螺栓端子示例图2．接片式端子图3导线损伤试验示意
O JB/T11898—2014
图4振动试验原理线路，
12
表1 额定值的优选值表2 特征代号表3 设计代号.. 表4. 功能代号表5 电流与导线截面积表6 螺钉与螺栓接线端子参数表7 螺钉螺栓端子中用的垫圈或压板尺寸表8 柱式接线端子的尺寸表9 接片式端子尺寸表10 拧紧螺钉的扭矩. 表11 导线承受的轴向拉力表12 导线截面与H值. 表13 绝缘电阻与介电强度表14 通断能力试验负载表A.1 型式试验的项目与顺序
.6
.8 8
10 10 12 15
II JB/T11898—2014
前 言
本标准按照GB/T1.1—2009给出的规则起草本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：上海电动工具研究所、常州首安电气制造公司、浙江中讯电子有限公司、中山市
永联电器制品有限公司、浙江佳奔电子有限公司、杭州鸿雁电器有限公司、上海电气器具检验测试所。
本标准主要起草人：张玮昌、杜启明、郑建中、黄典达、倪圣珑、李立新、陈平。 本标准为首次发布。
III JB/T11898—2014
电磁开关
1范围
本标准规定了电磁开关（以下简称开关）的安全、性能、试验方法、检验规则本标准适用于装在交流电动工具或类似用途器具中的，借助操动开关按钮接通和断开器具电源的，
具有欠压保护和失电保护功能的，额定电压不超过480V一，额定电流不大于30A的电磁开关。
本标准界定了由人通过开关按钮接通和断开器具电源的电磁开关的术语。 在特殊环境下使用的类似开关也可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2099.1--2008家用和类似用途插头插座第1部分：通用要求 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB3883.1一2003手持式电动工具的安全第一部分：通用要求 GB13960.12008可移式电动工具的安全第一部分：通用要求 GB14048.1-2012低压开关设备和控制设备第1部分：总则 GB15092.1一2010器具开关第1部分：通用要求 JB/T6212一2008器具开关型号编制方法
3术语和定义
下列术语和定义适用于本文件。
3.1
电磁开关electromagnetismswitch 具有欠压保护和失电压保护功能的，且能在正常电路条件（包括规定的运行过载条件）下接通、承载
与分断电流，也能在规定的不正常电路条件（如短路之类）下，在规定的时间内承载电流的机械开关电器。 3.2
欠压保护 under-voltage protection 当电源电压降至预定值时开关触头自动分断电源的功能。 [GB14048.1—2012，定义2.4.34]
3.3
失电保护powerfailinterruptprotection 当电源突然断电时开关所具有的触头自动分断电源且不能自动复位的功能。
3.4
非自动复位开关 non-self-resetting switch 要求手动复位来恢复电源电流的开关
1 JB/T11898—2014
[GB3883.1—2008定义3.27]
3.5
操动力 actuating force 为完成开关触头闭合的预定操作而需施加到开关上的力。
3.6
恢复力 restoring force 为使开关触头返回到初始断开位置所需施加到开关上的力。
4额定值
开关的额定值可参照表1的规定。
表1额定值的优选值额定电压 V
额定频率Hz
电阻性负载、电动机负载额定电流 A 4,6,8,10,12.1618,20,25,30
50/60
125,250,440
5分类、型号与标志
5.1分类 5.1.1按极数分：
a）2极; b）3极； c）4极。
5.1.2按环境温度分：
a）规定在0℃～55℃的周围空气温度范围内使用的开关； b）规定在高于55℃或低于0℃或兼有该两种条件的周围空气温度范围内使用的开关：
最高环境温度为85℃ 最低环境温度为-40℃。
5.1.3按开关连接电源分：
a）单相； b）三相。
5.1.4按开关属性分：
a）附装开关； b）拼合开关。
5.1.5按操作循环次数分：
a)100000次； b）50000次； c）25000次； d）10000次； e）6000次。
5.1.6按操作按钮是否带防护罩分：
a）有防护罩； b）无防护罩。
2 JB/T11898—2014
5.2型号的组成 5.2.1型号的组成结构如下：
KQ M
O O/XO
辅助代号（用汉语拼音大写字母或阿拉伯数字表示）规格代号（用阿拉伯数字表示）设计代号（用阿拉伯数字表示）特征代号（用汉语拼音大写字母表示）开关代号可省略
5.2.2特征代号表征开关的操动方式，用一位汉语拼音大写字母表示，见表2。
表2特征代号
表征的操动方式
代号字母
Y
按钮晚板
R
其他特征代号应符合JB/T6212的规定。 5.2.3 设计代号用以表征开关的型式与电路连接模式，见表3。
表3设计代号
代号数字
开关型式
电路连接模式
2极 单一负载（全极断开） 2极 双负载（单极断开） 2极 双负载（单极断开，负载接在不同极性间》 3极 中线常通三相负载（3极断开） 4极 可通断中线三相负载（4极断开） 3极 三相负载（3极断开）
13 14 15 16 17 18
单向开关
5.2.4规格代号表征以安培（A）为单位的开关最大额定电流值，用阿拉伯数字表示。
示例：开关最大额定电流值为10A，则规格代号用阿拉伯数字10表示：如为20A，则用20表示，依此类推。 5.2.5辅助代号由功能代号和派生代号组成。辅助代号用以补充说明开关的某些结构特性、控制对象、 派生产品等。
X 0
派生代号（用阿拉伯数字表示）功能代号（用汉语拼音大写字母表示）
a）功能代号表征开关功能用途，用汉语拼音大写字母表示，见表4。
