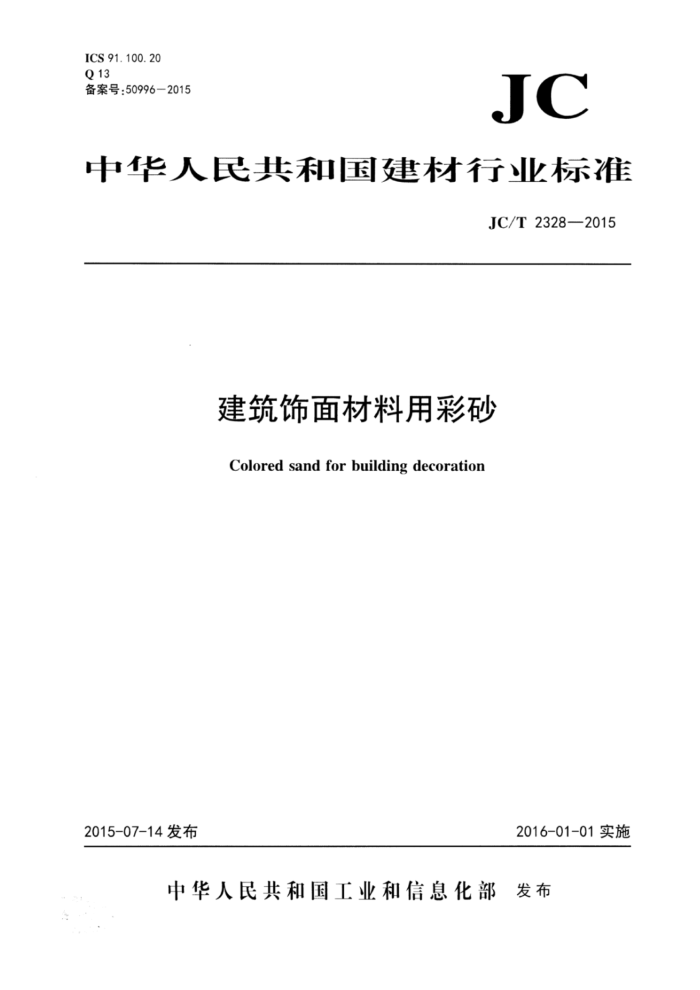

ICS 91. 100. 20 Q 13 备案号：50996—2015
JC
中华人民共和国建材行业标准
JC/T2328—2015
建筑饰面材料用彩砂
Colored sand for building decoration
2016-01-01实施
2015-07-14发布
中华人民共和国工业和信息化部 发布 JC/T23282015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出并归口。 本标准负责起草单位：中国建筑材料联合会地坪材料分会、中国建材检验认证集团股份有限公司。 本标准参加起草单位：亚士漆（上海）有限公司、广东涂耐可建筑涂料有限公司、苏州工业园区装和
技研建材科技有限公司、广东龙湖科技股份有限公司、常州明清新材料技术有限公司、石家庄市金源矿业有限公司、深圳广山高科新材料有限公司、阿克苏诺贝尔太古漆油（上海)有限公司、上海贝塔建筑科技有限公司、上海砺彩新型材料有限公司、鹿泉市儒源机械有限责任公司、浙江光涂料有限公司、西峡县降达耐材有限责任公司。
本标准主要起草人：杨义颐、乔亚玲、孙顺杰、土巧兰、土强强、徐志新、刘军、周欢、刘双华、 张清、梁海忠、曾晓镇、王建正、姚伟、杨振刚、冀志良、周显元、杜克
本标准为首次发布。 JC/T2328—2015
建筑饰面材料用彩砂
1范围
本标准规定了建筑饰面用彩砂的术语和定义、分类、规格和标记、通则、要求、试验方法、检验规则以及标志、包装、运输和些存。
本标准适川丁建筑墙面和地面装饰材料川彩砂。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注H期的引用文件，仪注H期的版本适用于本文件。 凡是不注口期的引用文件，其最新版本（包括所有的修改单)适川本文件
GB/T6003.1—2012 试验筛技术要求和检验 第1部分：金属丝编织网试验筛 GB/T8170—2008 数值修约规则极限数值的表示和判定 GB/T9271—2008 色漆和清漆 标准试板 GB/T14684—2011 建设用砂 GB/T20623 建筑涂料用乳液 JC/T412.1—2006 红维水泥板 第1部分：无石棉纤维水泥平板 JC/T753—2001 硅质玻璃原料化学分析方法 JC/T1071—2008 沥青瓦用彩砂
3 术语和定义
下列术语和定义适用于本文件。
3. 1
彩砂 coloredsand 天然颜色或人工着色的矿物砂粒。
3. 2
墙面用彩砂 coloredsandforwall 用丁墙面装饰材料（如真石漆、质感涂料等）的彩砂。
3. 3
地面用彩砂 coloredsandforfloor 川于地而装饰材料（如彩砂地坪等）的彩砂。
4分类、规格和标记
4.1分类
按颜色成因分为天然彩砂(T)和人工彩砂(R)；按应川场合分为墙询用彩砂（Q)和地面用彩砂(D)。
- JC/T2328—2015 4.2规格
川对彩砂进行筛分分级的筛网的日数表示。 天然彩砂的1:要规格：10H~20H、20H40H、40H~80H、80H120H、120H～180H。 人工彩砂的主要规格：10日～20日、20日～40日、40日～60日、60日～120日。 筛网H数与筛孔尺寸小的对应关系见附录A。
4.3标记
按产品名称、标准编号、分类、规格、颜色的顺序标记。 示例：墙面用20目～40日黄色人1.彩砂标记为：
彩砂JC:T2328—2015QR20目~40目黄色
注：颜色也可采用生产商代号。
通则
6
产品应符合我国环保和安全相关标准和规范，不应对人体、生物和环境等产生有害影响。
6 要求
6.1外观
无结闭，无明显夹杂物，颜色均匀，与合同样品相比无明显色差，于指抢动光破碎现象。 6. 2 理化性能 6. 2. 1 天然彩砂
天然彩砂理化性能应符合表1的要求。
表1 天然彩砂理化性能
技术指标
序号
项日
地而用彩砂(D)
墙而用彩砂(Q)
10 ~-20 20~0H 40 H~ 80 H 80 H~120 H 120 ~180 含水率
10几筛1量≤3%，20口筛下量≤10% 20日筛上量≤15%，40日筛下量≤15% 10日筛上量≤20%，80日筛下量≤20% 80H筛上量≤25%，120H筛下量≤25% 120筛.1.量≤20%，180几筛下量≤20%
粒度
≤1. 0%
2 3 4 5 6 7
耐酸性(21h) 耐碱性(2+h) 耐紫外光照(168h)
溶液光浑浊、尤变色
无粉化，无明显变色
机械稳定性锈蚀性
无明显变色无锈蚀点
2 JC/T2328—2015
6. 2. 2 人工彩砂
人工彩砂理化性能应符合表2的要求。
表2 人工彩砂理化性能
技术指标
序号
项 日
瑞面川彩砂(a)
地面川彩砂(D)
10~20 20月~40日 40~60日 60 ~120 日
10日筛.1量≤3%，20日筛下量≤5% 20日篇.1:量≤10%，40日筛下量≤10% 10口筛1：量≤10%，60口筛下量≤10% 60几筛上量≤15%，！ 120日筛下量≤15%
1 粒度
2 SiOz含量" 3 含水率 4 耐水性(168h) 5 耐沸水性(20min) 6 耐酸性(24h)
≥96.0%
≤1.0% 水光浑浊，光变色
水光明显浑浊和变色，砂粒无结团
溶液无浑浊、无变色
耐碱性(24h) 8 耐溶剂性(24h) 9 耐紫外光照(168h) 10 机械稳定性 11 锈蚀性
溶液光浑浊、光变色
无粉化，无明显变色
无明显变色无锈蚀点
仅针对石英砂
7 试验方法
7. 1 试验环境
标准试验条件为温度（23±2)℃，相对湿度（50±10）%。 7. 2 试样准备
将不少于2kg的彩砂试样在自然状态下拌合均匀，放置于玻璃板上，堆成厚度约20mm的圆饼，然后沿互相垂直的两条直径把圆饼分成大致相等的四份，取其中对角线的两份重新拌匀，再堆成圆饼。重复上述过程，直至把试样缩分到试验所需的数录为止。 7. 3 外观
日测检个，并用手指抢动砂粒观察。 7. 4 粒度
3
