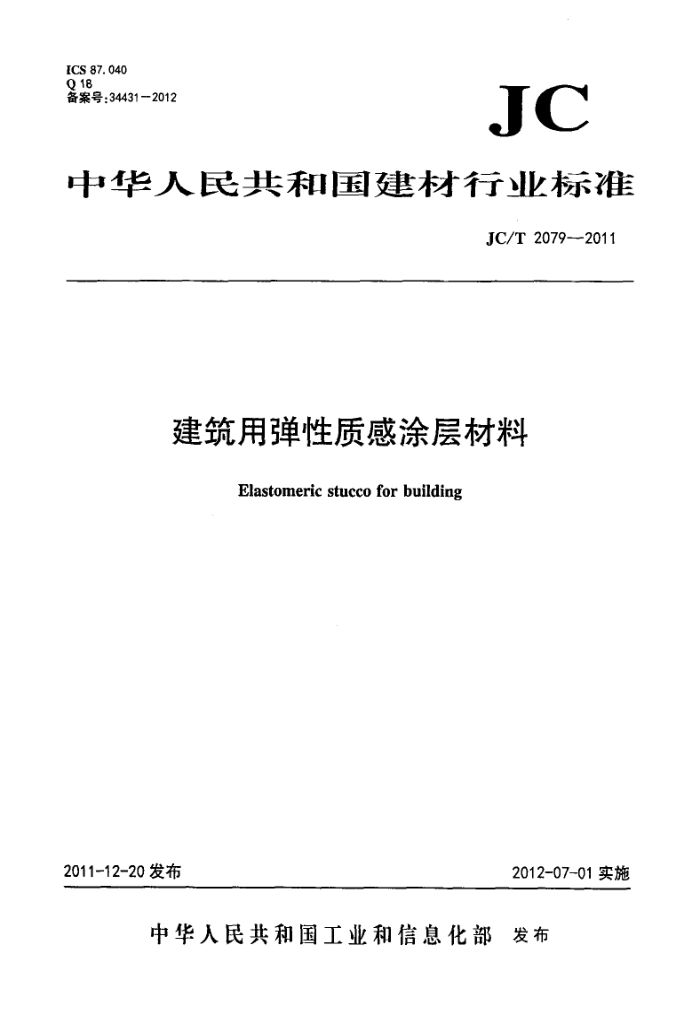

ICS 87.040 Q18 备案号：34431--2012
JC
中华人民共和国建材行业标准
JC/T 2079--2011
建筑用弹性质感涂层材料
Elastomeric stucco for building
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布 JC/T2079--2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。 本标准负责起草单位：中国建筑材料科学研究总院、广东自然涂化工有限公司。 本标准参加起草单位：陶氏化学（中国）投资有限公司、式玛卡龙长春藤（上海)化工有限公司、富思
特制漆(北京)有限公司
本标准主要起草人：王志新、孙涤、刘光华、陈力、叶庆峰、徐鹏、伍慧燕、龙江、竺乐益、李伯贤。
本标准委托中国建筑材料科学研究总院水泥科学与新型建筑材料研究所负责解释。 本标准为首次发布。
I JC/T2079--2011
建筑用弹性质感涂层材料
1范围
本标准规定了建筑用弹性质感涂层材料的分类和标记、要求、试验方法、检验规则、标志、包装，
运输和贮存。
本标准适用于以合成树脂乳液为基料，由颜料、不同粒径彩砂等填料及助剂配制而成，通过刮涂、 喷涂或刷涂等施工方法，在建筑物表面形成具有艺术质感效果的弹性抗裂饰面涂层。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1728一1979（1989）漆膜、腻子膜干燥时间测定法 GB/T1733--1993漆膜耐水性测定法 GB/T1748腻子膜柔韧性测定法 GB/T1766一2008色漆和清漆涂层老化的评级方法 GB/T18651 色漆和清漆人工气候老化和人工辐射曝露 滤过的氙弧辐射（GB/T1865一2009，IS0
11341:2004，IDT)
GB/T 9265 建筑涂料涂层耐碱性的测定 GB/T 9271 色漆和清漆标准试板 GB/T9755—2001合成树脂乳液外墙涂料 GB/T9779-—2005复层建筑涂料 GB/T15608中国颜色体系 GB/T17671水泥胶砂强度检验方法（ISO法）(GB/T17671—1999，ISO679:1989，IDT) JC/T412.1一2006纤维水泥平板第1部分：无石棉纤维水泥平板 JG/T210建筑内外墙用底漆
3 分类和标记
3.1类型
产品按耐沾污性和耐候性分为【型和I型。 I型适用于对耐沾污性和耐候性要求较高的墙面，II型适用于对耐沾污性和耐候性要求一般的
墙面。 3.2标记
建筑用弹性质感涂层材料按产品名称、类型和标准编号的顺序标记。 示例：1型弹性质感涂层材料标记为：
弹性质感涂层材料1JC/T2079--2011
1 JC/T2079—2011
4一般要求
4.1产品不应对人体与环境造成有害的影响，所涉及与使用有关的安全和环保要求应符合相关国家标准和规范的规定。 4.2产品在施工时应使用底涂料，必要时还可采用面涂料，所采用的底涂料应符合JG/T210的要求。
5技术要求
产品的技术要求应符合表1的规定。
表1产品的技术要求
技术指标
项目
序号
I型
型
无结块，呈均匀状态无开裂，颜色均匀一致
1
容器中的状态涂膜外观干燥时间（表干）/h 低温贮存稳定性初期干燥抗裂性（6h）
2 3 4 5
≤3
无结块、无凝聚、无组成物分离
无裂纹 ≥0.60 ≥0.40 ≥0.25
标准状态耐水处理冻融循环处理
粘结强度/MPa
6
T
涂层无起鼓、开裂、剃落，允许轻微变色涂层无起鼓、开裂、剥落，允许轻微变色
耐水性（7d）耐碱性（7d) 耐冲击性
0 9 10
无裂纹、剃落以及明显变形 ≤20
耐沾污性（白色或浅色/%
≤30 400
老化时间/h 外观粉化/级
600
不起泡，不剃落，无裂纹
耐候性
11
≤1 ≤2
变色（白色或浅色")/级
直径50mm，无裂纹直径100mm，无裂纹
热处理(5h) 低温处理(2h)
12
柔韧性
“浅色是指以白色涂料为主要成分，添加适量色浆后配置成的浅色涂料形成的涂膜所呈现的浅颜色，按GB/T15608 中规定明度值为6到9之问（三刺激值中的Y5≥31.26)：其他颜色的耐沾污性和耐候性的变色要求由供雷双方商定。
2 JC/T2079—2011
6试验方法
6.1 标准试验条件及状态调节
试验室标准试验条件为：环境温度23℃土2℃，相对湿度50%土10%。 所有试验样品和基材应在标准试验条件下放置至少24h。
6.2试验基材的制备 6.2.1无石棉纤维水泥平板
应符合JC/T412.
进行。 6.2.2砂浆块
符合GB/T9779—2005中5.2.3的规定。 6.2.3试验基材尺寸、数量
各检验项目的试验基材尺寸、数量应符合表2的规定。
表2试验基材的尺寸及数量
尺寸 DE
试验项目干燥时间耐沾污性耐水性耐碱性耐候性
基材
数量
1
3
150×70
3
无石棉纤维水泥平板
3
3
初期干燥抗裂性耐冲击性
3
300×150
3 6 6 6 3 3
标准状态耐水处理冻融循环处理热处理低处理
粘结强度
砂浆块
70×70×20
50×120×(0.2~0.3) 70×150×(0.2~0.3)
柔韧性
马口铁板或镀锌铁板
6.3试板制备 6.3.1前期处理
产品在使用前应搅拌均匀。 6.3.2无石棉纤维水泥试板制备
3
