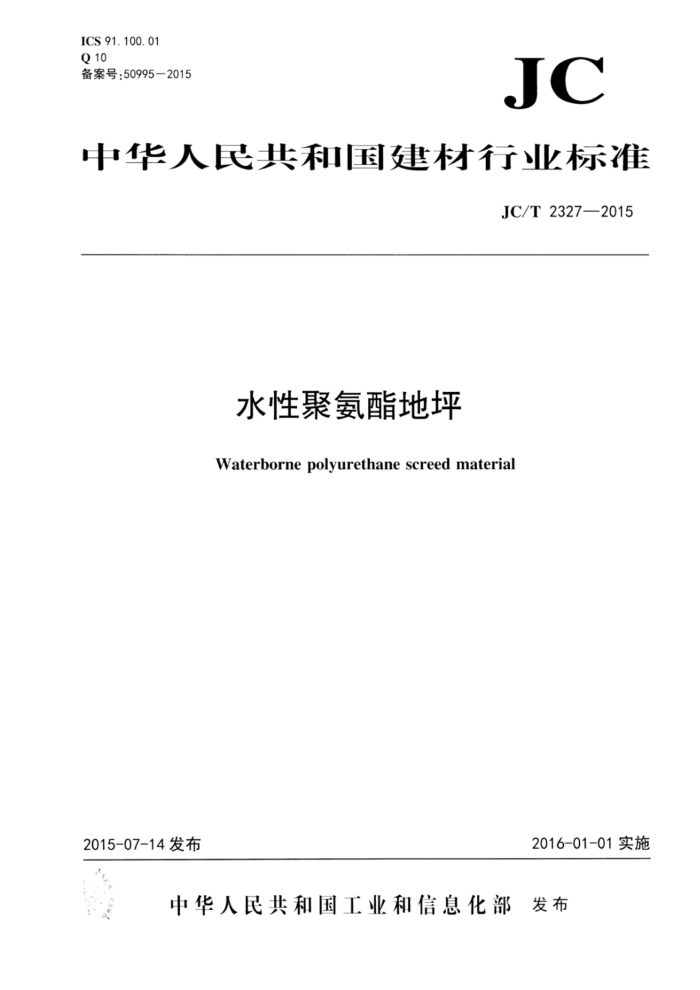

ICS 91.100.01 Q10 备案号：50995—2015
JC
中华人民共和国建材行业标准
JC/T2327—2015
水性聚氨酯地坪
Waterborne polyurethane screed material
2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布 JC/T23272015
前言
本标准按照GB/T1.1--2009的规则起草本标准由中国建筑材料联合会提出并归口。 本标准负责起草单位：中国建筑材料联合会地坪材料分会、中国建材检验认证集团股份有限公司、
上海阳森精细化工有限公司、北京航特表面技术工程有限责任公司、广州秀珀化工股份有限公司。
本标准参加起草单位：国家建筑材料质量监督检验中心、上海市涂料研究所、西卡（中国)有限公司、 立邦投资有限公司、亚地斯建材（上海)有限公司、北京贝思达工贸有限责任公司、上海正欧实业有限公司、上海耐齐建材有限公司、深圳市马可尼建筑材料有限公司、福州皇家地坪有限公司、河北晨阳工贸集团有限公司、上海维度化工科技有限公司、上海丽装化学涂地板有限公司、富思特新材料科技发展股份有限公司、拜耳材料科技（中国有限公司、上海台丰实业发展有限公司。
本标准主要起草人：乔亚玲、王强强、陈辉、全毅、赖映标、季龚、李运北、孙晓光、张卫群、张永顺、赵玉华、王全志、陈凯、窦钦锋、周金波、陈遵厚、花东栓、朱庆坚、周雷、郭祥恩、张之涵、 沈剑平、马金生。
本标准为首次发布。 JC/T2327—2015
水性聚氨酯地坪
1范围
本标准规定了水性聚氨酯地坪涂料和水性聚氨酯水泥复合砂浆的术语和定义、分类和标记、要求、 试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于建筑地面用水性聚氨酯地坪涂料和水性聚氨酯水泥复合砂浆类涂装材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1633—2000 热塑性塑料维卡软化温度(VST)的测定 GB/T 1728—1979 漆膜、腻子膜干燥时间测定法 GB/T 1731 漆膜柔韧性测定法 GB/T 1732 漆膜耐冲击测定法 GB/T 1766 色漆和清漆涂层老化的评级方法 GB/T 1768 漆膜耐磨性测定法 GB/T 1865- -2009 色漆和清漆 人工气候老化和人工辐射曝露（滤过的氙弧辐射）
-
GB/T 3186 色漆、清漆和色漆与清漆用原材料取样 GB/T4100—2006 陶瓷砖 GB/T 6682- 2008 分析实验室用水规格和试验方法 GB/T 6739 色漆和清漆 铅笔法测定漆膜硬度 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 9268 2008 乳胶漆耐冻融性的测定 GB/T 9271- 2008 色漆和清漆标准试板 GB/T 9278 涂料试样状态调节和试验的温湿度 GB/T 9279 色漆和清漆 划痕试验 GB/T 9286 色漆和清漆 漆膜的划格试验 GB/T 13491 涂料产品包装通则 GB/T 17671 水泥胶砂强度检验方法 GB18581—2009 室内装饰装修材料溶剂型木器涂料中有害物质限量 GB18582—2008 室内装饰装修材料 科内墙涂料中有害物质限量 GB/T22374—2008 地坪涂装材料 GB/T 23989 涂料耐溶剂擦拭性测定法 GB/T29756—2013 干混砂浆物理性能试验方法 JC/T412.1—2006 无石棉纤维水泥平板 JC/T985—2005 地面用水泥基自流平砂浆
- JC/T2327—2015 3 术语和定义
下列术语和定义适用于本文件。
3. 1
水性聚氨酯地坪 waterbornepolyurethanescreedmaterial 以水性聚氨酯分散体为主要成膜物的地面材料或者以水性合成树脂分散体与聚异氰酸酯反应生成
的高分子化合物作为主要成膜物的地面材料，包含水性聚氨酯地坪涂料和水性聚氨酯水泥复合砂浆。 3. 2
水性聚氨酯地坪涂料 waterbornepolyurethanescreedcoatings 以单一的水性聚氨酯分散体或以水性合成树脂分散体与聚异氰酸酯反应生成的高分子化合物作为
主要成膜物质的地面涂装材料。 3. 3
水性聚氨酯水泥复合砂浆 waterbornepolyurethanecementmortar 由水性合成树脂分散体、聚异氰酸酯、水泥、骨料以及颜填料等多个组分构成的地面材料。
4 分类和标记
4.1分类
按组成分为水性聚氨酯地坪涂料(代号C)和水性聚氨酯水泥复合砂浆(代号M)。水性聚氨酯水泥复合砂浆按流动度分为自流平型（代号SL)和非自流平型（代号NSL）。 4.2标记
产品按下列顺序标记：标准号、产品名称、类别。 示例：自流平型水性聚氨酯水泥复合砂浆标记为：
JC/T2327—2015MSL
5要求
5.1物理性能 5.1.1水性聚氨酯地坪涂料
水性聚氨酯地坪涂料物理性能应符合表1的要求。
表1 水性聚氨酯地坪涂料物理性能要求
序号 1 2 3
项目容器中状态适用期(2h) 涂膜外观
技术指标搅拌后呈均匀状态
通过
涂膜平整、无明显可见的起皱、缩孔现象
表干/h 实干/h
≤1 ≤24
干燥时间
1
2 JC/T2327—2015
表1(续)
序号 5 6 7 8 9 10 11 12 13 14 15 16 17 18
项目
技术指标不变质 ≤0. 020 ≥2H 未划透 50 ≤2 ≤1
低温贮存稳定性(3次循环) 耐磨性（750g/500r)/g
铅笔硬度(擦伤）耐划伤性"(2000g)
耐冲击性/cm 柔韧性/mm
附着力（划格间距2mm）/级耐酸性（10%硫酸，48h) 耐碱性(20%氢氧化钠，72h) 耐油性（120"溶剂油，72h) 耐盐水性(3%氯化钠，7d) 耐溶剂擦拭性（95%乙醇，200次）
无起泡，无剥落，无裂纹， 允许轻微变色
不露底 ≥0. 6
防滑性(干摩擦系数) 耐人工气候老化性（600h)
无起泡，无剥落，无裂纹；粉化≤1级；变色≤1级
仅限清漆。 仅限户外使用的涂料。
5.1.2 水性聚氨酯水泥复合砂浆
水性聚氨酯水泥复合砂浆物理性能应符合表2的要求。
表2 水性聚氨酯水泥复合砂浆物理性能要求
技术指标
项目容器中状态外观可操作时间/min 流动度/mm 24h抗压强度/MPa 7d抗压强度/MPa 7d抗折强度/MPa 7d拉伸粘结强度/MPa 维卡软化点/℃
序号
自流平型液体组分搅拌后应呈均匀状态；米 粉体组分应无结块
非自流平型
1 2 3 4 5 6 7 8 9
表面平整、无裂纹，颜色均匀
一一
≥20 ≥130
≥20 ≥40 ≥10 ≥2. 0 ≥140
3
