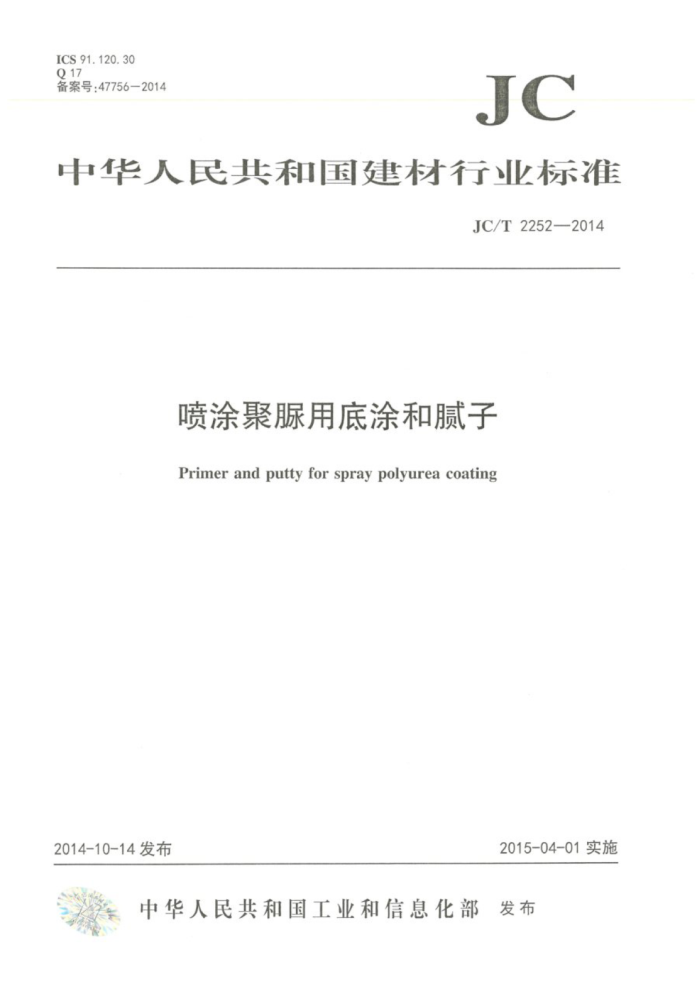

ICS 91.120.30 Q17 备案号：47756—2014
JC
中华人民共和国建材行业标准
JC/T2252—2014
喷涂聚脲用底涂和腻子 Primer and putty for spray polyurea coating
2015-04-01实施
2014-10-14发布
中华人民共和国工业和信息化部 发布 JC/T2252—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质装饰与装修建筑材料标准化技术委员会建筑防水材料分技术委员会（SAC/TC
195/SC1)归口。
本标准负责起草单位：中国建材检验认证集团苏州有限公司、苏州中材非金属矿工业设计研究院有限公司、中国建筑防水协会、建材工业技术监督研究中心、中国建筑材料科学研究总院苏州防水研究院、 上海市建筑科学研究院（集团）有限公司。
本标准参加起草单位：北京东方雨虹防水技术股份有限公司、广州秀珀化工股份有限公司、株洲飞鹿高新材料技术股份有限公司、潍坊市宏源防水材料有限公司。
本标准主要起草人：朱志远、沈春林、杨斌、尚华胜、褚建军、蒋勤逸、张歆炯、朱斌、吴俊。 本标准为首次发布。
- JC/T2252—2014
喷涂聚脲用底涂和腻子
1范围
本标准规定了喷涂聚脲用底涂和腻子的标记、一般要求、技术要求、试验方法、检验规则以及标志、 包装、运输和贮存。
本标准适用于喷涂聚脲防水工程中水泥砂浆和混凝土基面用底涂和腻子。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2790 胶粘剂180°剥离强度试验方法 挠性材料对刚性材料 GB/T2794 胶黏剂黏度的测定单圆筒简旋转黏度计法 GB/T16777—2008建筑防水涂料试验方法 GB/T50082—2009 9普通混凝土长期性能和耐久性能试验方法标准 JGJ63 混凝土用水标准
3标记
按产品标准编号、名称顺序标记示例：喷涂聚脲用底涂标记为：
JC/T2252—2014喷涂聚脲用底涂
4一般要求
产品不应对人体、生物与环境造成有害的影响，所涉及与生产和使用有关的安全与环保要求，应符合我国的相关国家标准和规范的规定。
技术要求
5
5.1外观
样品液体组分搅拌后应为均匀粘稠体，无凝胶、无结块。粉体无结块。 5.2 物理力学性能
喷涂聚脲用底涂和腻子的物理力学性能应符合表1的规定。
1 JC/T2252—2014
表1物理力学性能
技术指标
项目
序号
腻子
底涂
控制值*×（1±10%) 控制值"×（1±20%)
每个液体组分粘度/mPa·s 表干时间/h 实干时间/h 固体含量/%
C
40
70
2.5 70 6.0 70 70
i A
干燥基面/MPa 爱水后粘结强度保持率/% 燥基面/(N/m）
粘结强度
5
剥高强度 热老化后剂高强度保持率/%
2
陈融循环后剥离强度保持率/%
控制值出生产企业在产品出厂检验报告或产品说明书中明示，若控制值给出的是范围，则取其中值
6试验方法
6.1标准试验条件
标准试验条件为：温度（23±2）℃，相对湿度（50±10）% 试验前样品和器具应在标准试验条件下放置至少24h
6.2试验设备 6.2.1旋转粘度计：（1~10°）mPa·s.符合GB/T2794规定 6.2.2涂覆装置：200m 6.2.3秒表：精度0.01s 6.2.4天平：精度为0.1mg 6.2.5拉力试验机：拉伸速度0mm/min~500mm/min，伸长范围大于500mm，测量值在量程的15% 85%之间，示值精度不低于1%。 6.2.6电热鼓风于燥箱：室温200℃，精度土2℃ 6.2.7冻融试验箱：符合GB/T50082-2009要求的冻融试验箱 6.3外观
搅拌后目测检查。 6.4粘度
每个液体组分分别按GB/T2794进行。 6.5表干时间
2
