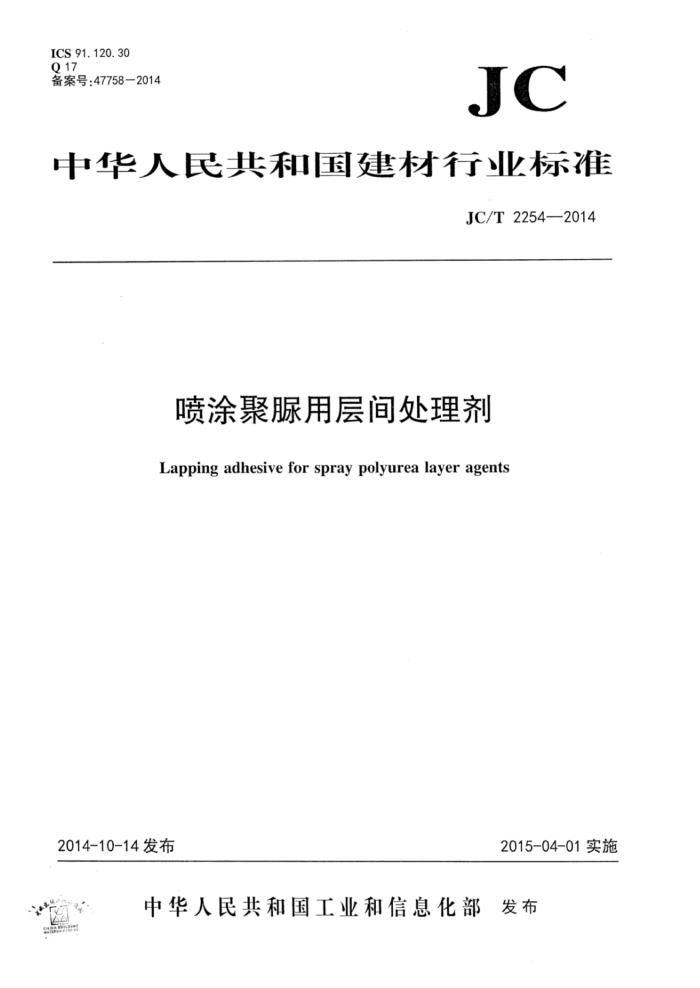

ICS 91.120. 30 Q 17 备案号：47758—2014
JC
中华人民共和国建材行业标准
JC/T2254—2014
喷涂聚脲用层间处理剂
Lapping adhesive for spray polyurea layer agents
2014-10-14发布
2015-04-01实施
中华人民共和国工业和信息化部发布 JC/T2254—2014
喷涂聚脲用层间处理剂
1范围
本标准规定了喷涂聚脲用层间处理剂(简称JN处理剂)的标记、一般要求、技术要求、试验方法、 检验规则以及标志、包装、运输和贮存。
本标准适用于喷涂聚脲涂料超过规定复涂时间再次施工时，对原聚脲防水层复涂面进行涂覆的处理剂。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2791胶粘剂T剥离强度试验方法挠性材料对挠性材料 GB/T5210—2006色漆和清漆拉开法附着力试验 GB/T16777—2008 3建筑防水涂料试验方法 GB/T50082—2009 9普通混凝土长期性能和耐久性能试验方法标准
3标记
按标准号、产品名称的顺序标记。 示例：喷涂聚脲用层间处理剂标记为：
JC/T2254—2014JN处理剂
4一般要求
产品不应对人体、生物与环境造成有害的影响，所涉及与生产和使用有关的安全与环保要求，应符合我国的相关国家标准和规范的规定。
5技术要求
5.1外观
样品经搅拌后应为均匀粘稠体、无凝胶。 5.2物理力学性能
喷涂聚脲用层间处理剂的物理力学性能应符合表1的规定。 JC/T2254—2014
表1 物理力学性能项 目
技术指标 50
序号 1 2 3 4
≥ ≤ ≥
固体含量/% 表干时间/h 粘结强度/MPa 低温弯折性/℃
4 2. 5
-40℃，聚脲涂层间无分层
无处理热处理[(80±2)℃，(168±2)h) 热水处理［(60±2)℃， (168±2)h 冻融循环处理(25次）
6. 0 4. 0 4. 0 4. 0
剥离强度/(N/mm)
5
>
6 试验方法
6.1标准试验条件
标准试验条件为：温度(23土2)℃，相对湿度（50土10)%。 试验前样品及所用器具应在标准试验条件下放置至少24h。
6.2试验器具 6.2.1天平：精度为0.1mg。 6.2.2 2线棒涂布器：100号。 6.2.3 3秒表：精度为0.01S。 6.2.4拉力试验机：拉速0mm/min~100mm/min，伸长范围大于500mm，测量值在量程的15%85% 之间，示值精度不低于1%。 6.2.5低温冰柜：能达到-40℃，精度土2℃。 6.2.6 电热鼓风干燥箱：可控温度200℃，精度士2℃。 6. 2.7 恒温水浴箱：可控温度60℃，精度土2℃。 6.2.8 冻融试验箱：符合GB/T50082一2009中4.1.3要求的冻融试验箱。 6.3外观
样品搅拌后目测检查。 6.4固体含量 6.4.1 试验步骤
将双组分试样按生产厂推荐的配合比混合均匀后，取（6土0.5)g试样置于已干燥称量直径为(65土 5)mm培养皿(mo）中刮平，立即称量（mi），单组分型直接称取试样。然后在标准试验条件下放置24h。 再放入到已恒温到（105土2)℃的烘箱中，恒温3h，取出后放入干燥器中，在(23土2)℃温度条件冷却 2h，然后称量（mz）。 6.4.2结果计算 2 JC/T2254—2014 比混合均匀后涂覆在聚脲涂膜表面，单组分型直接涂覆。留出400mm×50mm一边不处理，覆盖聚乙烯膜隔离，待完全表干，在其上喷涂聚脲（厚度宜为1.5mm），在标准试验条件下养护168h。 6.8.2无处理
将6.8.1制备的试件裁取200mm×25mm试件5个，将试件有聚脲涂膜的一边揭起，未搭接两端分别夹在夹持器中，按GB/T2791的规定以（100土10)mm/min的速度进行试验。 6.8.3热处理
将6.8.1制备的试件裁取200mm×25mm试件5个。然后按照GB/T16777一2008中9.2.2进行处理，试验温度(80士2)℃。再按6.8.2进行试验。 6.8.4热水处理
将6.8.1制备的试件裁取200mm×25mm试件5个，放在（60土2)℃的热水中，液面应高出试件表面10mm以上，连续浸泡（168土2)h取出，擦干，在标准试验条件下放置4h。再按6.8.2进行试验。 6.8.5冻融循环处理
将6.8.1制备的试件裁取200mm×25mm试件5个，按照GB/T50082一2009中4.1慢冻法进行处理。冻融循环25次，取出后在标准试验条件下放置4h。再按6.8.2进行试验。 6.8.6结果处理
按GB/T2791规定的方法计算每个试件的剥离强度，取5个试件算术平均值作为试验结果。
7检验规则
7.1检验分类 7.1.1出厂检验
出厂检验项目包括：外观、固体含量、表干时间、低温弯折性和剥离强度（无处理）。 7.1.2 型式检验
型式检验项目包括第5章中所规定的全部要求。在下列情况下进行型式检验： a）新产品投产或产品定型鉴定时； b) 正常生产时，每年进行一次； c) 原材料、工艺等发生较大变化，可能影响产品质量时； d) 出厂检验结果与上次型式检验结果有较大差异时； e) 产品停产6个月以上恢复生产时。
7.2组批
以同一类型5t为一批，不足5t也作为一批。 7.3抽样
在每批产品中随机抽取两组样品，一组样品用于检验，另一组样品封存备用，每组样品至少1kg（多组分产品按配比抽取）。 4
