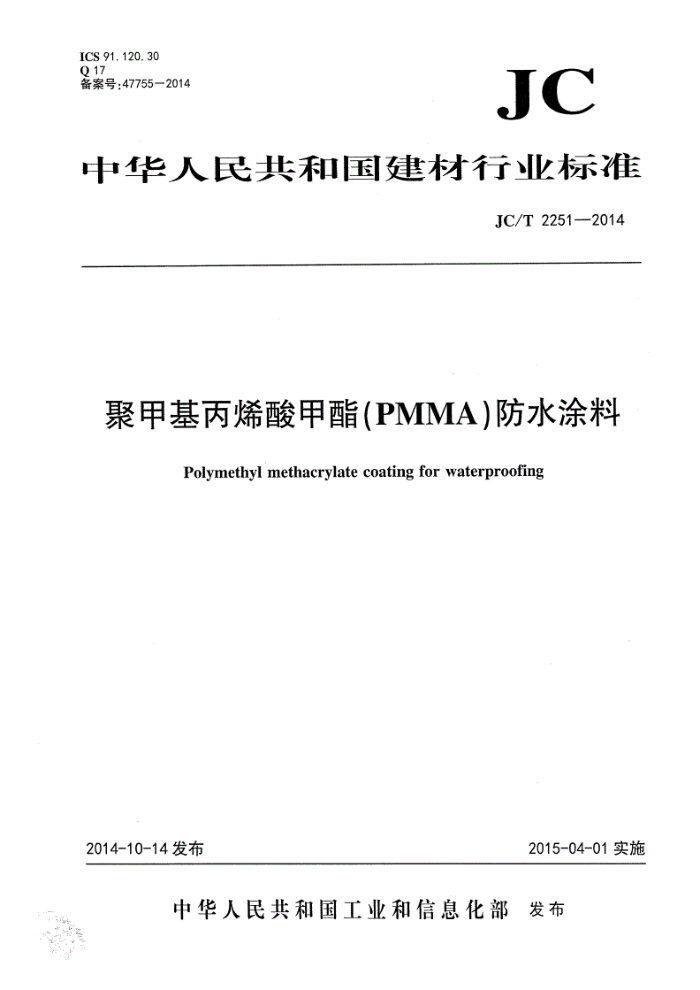

ICS 91.120.30 017 备案号：477552014
JC
中华人民共和国建材行业标准
JC/T 2251—-2014
聚甲基丙烯酸甲酯(PMMA)防水涂料
Polymethyl methacrylate coating for waterproofing
2014-10-14发布
2015-04-01实施
中华人民共和国工业和信息化部 发布 JC/T2251—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质与装饰装修建筑材料标准化技术委员会建筑防水材料分技术委员会(SAC/TC
195/SC1)归口。
本标准负责起草单位：苏州中材非金属矿工业设计研究院有限公司、中国建材检验认证集团苏州有限公司、建筑材料工业技术监督研究中心、广州秀珀化工股份有限公司。
本标准参加起草单位：重庆鹏方交通科技股份有限公司、株洲飞鹿高新材料技术股份有限公司、仪征市金美林建设材料有限公司、河南铝城聚能实业有限公司、浙江杭能化工有限公司。
本标准主要起草人：沈春林、朱志远、杨斌、褚建军、杨金鑫、徐秋生、李万勇、郑煜、肖祥湘、 翁立林、陈文洁。
本标准为首次发布。 JC/T2251-2014
聚甲基丙烯酸甲酯（PMIMA）防水涂料
1范围
本标准规定了聚甲基丙烯酸甲酯(PMMA)防水涂料的术语和定义、分类和标记、一般要求、技术要求、 试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于建设工程防水用反应型聚甲基丙烯酸甲酯涂料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T529-2008硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T1768 色漆和清漆耐磨性的测定旋转橡胶砂轮法 GB/T16777—2008建筑防水涂料试验方法 GB/T18244-2000建筑防水材料老化试验方法 GB/T20624.2色漆和清漆 快速变形（耐冲击性）试验第2部分：落锤试验（小面积冲头）
3术语和定义
下列术语和定义适用于本文件。
3. 1
聚甲基丙烯酸甲酯防水涂料polymethylmethacrylatecoatingforwaterproofing 由甲基丙烯酸甲酯单体及其预聚物为主要成分和引发剂等组成的反应型多组分防水涂料，简称
PMMA防水涂料。
4分类和标记
4.1分类
产品按物理力学性能分为I型和Ⅱ型。 4.2标记
按标准编号、产品名称和分类的顺序标记。 示例：I型骤甲基丙烯酸甲酯防水涂料标记为
JC/T2251—2014PMMA防水涂料I
1 JC/T22512014 5一般要求
产品不应对人体、生物与环境造成有害的影响，所涉及与生产和使用有关的安全与环保要求，应符合我国的相关国家标准和规范的规定。
6 技术要求
6.1外观
单体及预聚物组分经搅拌后应均匀、无凝胶、无结块：引发剂组分应均匀、无结块。 6.2物理力学性能 6.2.1 PMMA防水涂料的基本性能应符合表1的规定。
表1 基本性能
技术指标
项目
序号
1型
I 型
T
92 20 60 10. 0
固体含量/% 凝胶时间/min
1
≥ < ≥ ≥ ≥
2
3 表干时间/min
拉伸强度/MPa
4
5 断裂伸长率/% 6
100
130
撕裂强度/CN/m）
45
-15
0
低温柔性/C
T
无裂纹不透水
不透水性(0.3MPa，2h)
8
伸长收缩
≤ ≤ ≥ M
加热仲缩率/%
1. 0
9
10 粘结强度/NPa 11 吸水率/% 6. 2. 2 PMMA防水涂料的耐久性能应符合表2的规定。
2. 5 1.5
2 JC/T2251—2014
表2 耐久性能
技术指标
项目拉伸强度/Pa 断裂伸长率/%
序号
II 型
1 型
≥ ≥
10. 0
100 -10
60 1
热处理
1
低温柔性/℃
无裂纹 8. 0
M ≥
拉伸强度/MPa 断裂伸长率/%
60 5
100 -10
2
酸处理
低温柔性/℃ 拉伸强度/MPa 断裂伸长牵/% 低温柔性/℃ 拉伸强度/MPa 断裂仲长率/%
无裂纹 8.0
≥ ≥
100 -10
60 10
3
碱处理
无裂纹 8. 0
≥ ≥
100 -10
60 0
4
盐处理
低温柔性/C
无裂纹 10. 0
拉伸强度/MPa 断裂伸长率/%
≥ ≥
50 5
80 -10
LO 荧光紫外线气候老化
低温柔性/C
无裂纹
6.2. 3 PMMA防水涂料的特殊性能应符合表3的规定。特殊性能根据供需双方商定选用。
表3 特殊性能
序号 I 2 耐磨性（750g/500r）)/mg 3 耐冲击性/(kg *m)
项目
技术指标 70 30 1. 0
硬度(邵氏AM)
≥ ≤ 2
3
