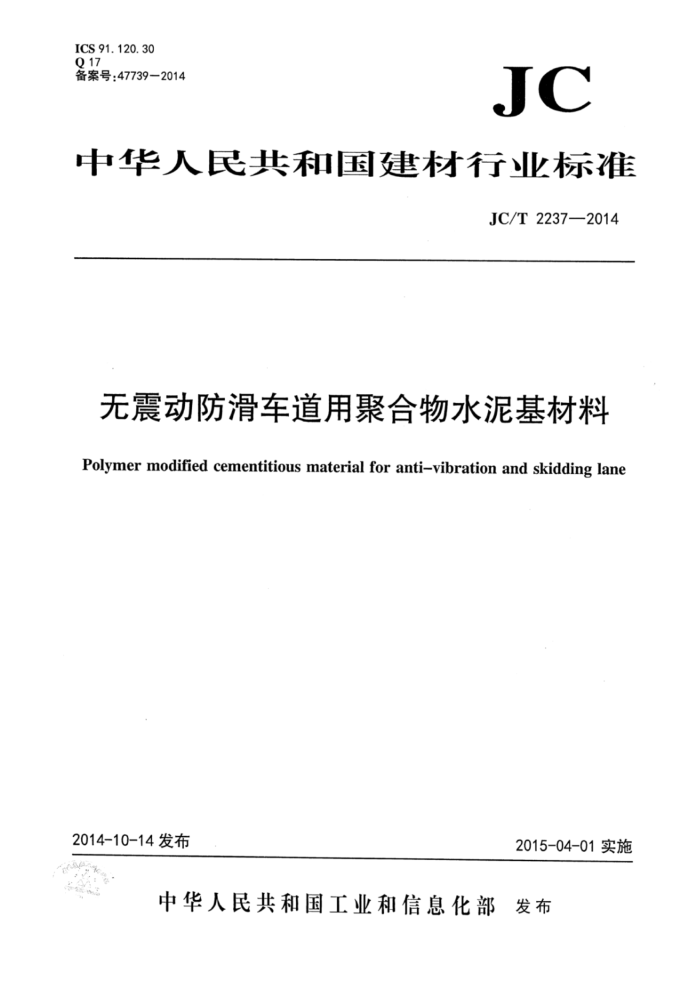

ICS 91.120.30 Q 17 备案号：47739—2014
JC
中华人民共和国建材行业标准
JC/T 2237—2014
无震动防滑车道用聚合物水泥基材料
Polymer modified cementitious material for anti-vibration and skidding lane
2014-10-14发布
2015-04-01实施
中华人民共和国工业和信息化部 3发布 JC/T2237—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会(SAC/TC197)归口。 本标准负责起草单位：苏州中材非金属矿工业设计研究院有限公司、建筑材料工业技术监督研究中
心、苏州麦奇新型材料有限公司、中国建筑材料科学研究总院
本标准参加起草单位：北京东方亚科力化工科技有限公司、江苏东交工程检测有限公司、苏州公路管理处、浙江新力化工有限公司、江苏李文甲化工有限公司、山东省东营市金友来公司、武汉源锦特种建材有限公司、苏州三益建筑材料有限公司、上海大骊建筑材料有限公司。
本标准主要起草人：沈春林、杨斌、余运伟、褚建军、刘天存、赵斌、王捷、方春峰、李文甲、赵国芳、吴连国、吴翠娥、车从广、郭朝先、严良海。
本标准为首次发布。
I JC/T2237—2014
无震动防滑车道用聚合物水泥基材料
1范围
本标准规定了无震动防滑车道用聚合物水泥基材料（简称防滑车道用材料)的术语和定义、分类和标记、一般要求、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于无震动防滑车道用聚合物水泥基材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB175通用硅酸盐水泥 GB/T1768—2006色漆和清漆耐磨性的测定旋转橡胶砂轮法 GB8076混凝土外加剂 GB/T14684建筑用砂 GB/T17671水泥胶砂强度检验方法(ISO法) GB/T50082一2009普通混凝土长期性能和耐久性能试验方法标准 DL/T5126—2001聚合物改性水泥砂浆试验规程 JC474砂浆、混凝土防水剂 JC/T547—2005陶瓷墙地砖胶粘剂 JC/T681行星式水泥胶砂搅拌机 JC/T1017建筑防水涂料用聚合物乳液 JTGE60一2008公路路基路面现场测试规程
3术语和定义
下列术语和定义适用于本文件。
3.1
无震动防滑车道用聚合物水泥基材料Polymermodifiedcementitiousmaterialforanti-vibration and skidding lane
以水泥、细集料、适量助剂为粉料组分，以聚合物乳液与适量助剂为液料组分所组成的双组分材料，适用于无震动防滑车道用聚合物水泥基材料。
4分类和标记
4.1分类
产品按用途分为面涂（I型）、中涂（II型）、底涂(I型）。 JC/T2237—2014 4.2标记
产品按下列顺序标记：名称、类别、标准号。 示例：I型面层无震动防滑车道用聚合物水泥基材料标记为：
防滑车道用材料IJC/T2237—2014
5一般要求
5.1原材料 5.1.1水泥
应符合GB175的规定。 5.1.2细集料
应符合GB/T14684的规定。
聚合物乳液应符合JC/T1017的规定。
5.1.3
5.1.4外加剂
应符合GB8076或JC474的规定。 5. 2 安全与环保要求
本标准包括产品的生产与使用不应对人体、生物与环境造成有害的影响，所涉及与使用有关的安全和环保要求应符合相关国家标准和规范的规定。 6技术要求
6.1外观 6.1.1 粉料为均匀、无结块的粉末。 6.1.2液料经搅拌30s后，均匀无沉淀。 6.2物理力学性能
物理力学性能应符合表1的规定。
2 JC/T2237—2014
表1 物理力学性能
技术指标 II型刮涂无障碍刮涂无障碍
项目
序号
I型
I型
加水搅拌后 60 min
施工性
1
50. 0 10. 0 1. 5
45. 0 8. 0 1. 0
45. 0 8. 0 1. 2 3. 0
≥ ≥ ≥ ≤
抗压强度(28d)/MPa 抗折强度(28d)/MPa 粘结强度/MPa 吸水率/% 抗冻性/(25个循环) 耐热性(80℃) 耐磨性（750g/500r)/g
2 3 4 5 6 7 8
不起泡、无开裂、剥落不起泡、无开裂、剥落
0. 35 55 1. 0
- 一一
≤
摆式仪摩擦系数BPN >
9
防滑性能(28d)
≥
构造深度/mm
7 试验方法
7.1标准试验条件 7.1.1 标准试验条件：温度(23土2)℃，相对湿度(50±10)%。 7.1.2养护室（箱）养护条件：温度(20±3)℃，相对湿度≥90%。 7.1.3养护水池：温度(20±2)℃。 7.1.4试验前样品及所有器具应在7.1.1条件下放置至少24h。 7.2外观
搅拌后目测。 7.3料浆制备
按生产厂推荐的配合比进行试验。 采用符合JC/T681的行星式水泥胶砂搅拌机。 先将粉料搅拌30s，再加入到已有液料的搅拌机中搅拌。如需要加水，应先将乳液与水搅拌均匀。
搅拌时间和熟化时间按生产厂推荐进行。若生产厂未提供上述规定，则搅拌3min、静止（1～3)min。 7.4施工性
按7.3制备料浆。从粉料加到液料中搅拌开始计时。将试样用刮刀在标准混凝土板或石棉水泥板上刮涂。如果刮涂顺利，则表明刮涂无障碍；将余料用湿布覆盖搅拌锅，60min后在搅拌机中用高速搅拌 30s后，再次用刮刀进行刮涂。如刮涂顺利，则表明刮涂无障碍。 7.5抗压强度与抗折强度
3
