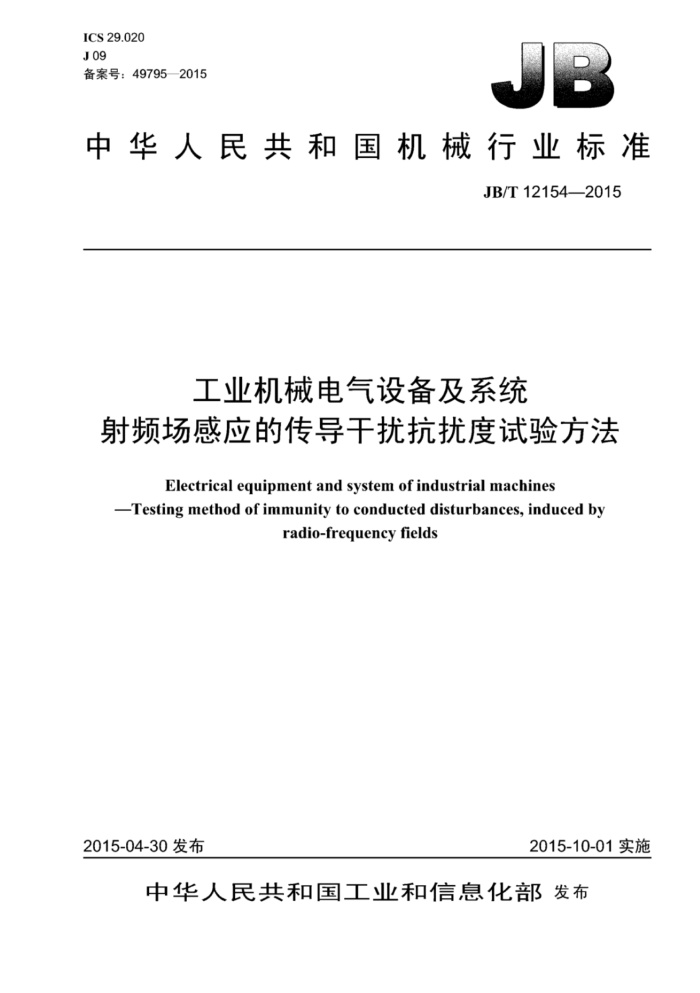

ICS29.020 J09 备案号：49795—2015
中华人民共和国机械行业标准
JB/T121542015
工业机械电气设备及系统
射频场感应的传导干扰抗扰度试验方法
Electrical equipment and system of industrial machines
-Testing method of immunity to conducted disturbances, induced by
radio-frequency fields
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T12154—2015
目 次
.IV
前言引言 1 范围 2 规范性引用文件 3 术语和定义 4 试验等级.. 5试验设备. 5.1 试验发生器 5.2 耦合和去耦装置. 5.3 耦合和去耦装置的受试设备端口上共模阻抗的验证 5.4 试验发生器的设置 6用台式和立式设备的试验布置.. 6.1 概述 6.2 选择注入法和试验点的原则. 6.3 采用耦合和去耦网络注入的程序。 6.4 满足共模阻抗要求的钳注入程序. 6.5 不满足共模阻抗要求的钳注入程序 6.6 直接注入的程序。 6.7 单个单元构成的受试设备 6.8多个单元构成的受试设备.. 7试验程序
11 1
3 14 15 15
S 16 16
16
试验结果的评定试验报告.
8 9 附录A（资料性附录） 选择试验等级的指南
18 19 20 20 23 24 .24 25 27 28 30 30 .30 32 32
附录B（资料性附录） 试验发生器的说明书.. 附录C（资料性附录） 关汀耦合和去耦网络的资料 C.1耦合和去耦网络的基本特性. C.2耦合和去耦网络的举例附录D（资料性附录） 钳注入法的补充资料 D.1 电流钳... D.2 电磁（EM）钳 D.3 试验布置附录E（资料性附录） 选择适用频率范围的准则附录F（资料性附录） 大尺寸受试设备的试验布置 F.1 介绍.. F.2大尺寸受试设备的试验布置.. 附录G（资料性附录） 试验仪器的测量不确定度 G.1 总则.
1 JB/T12154—2015
G.2i 试验方法的不确定度预估 G.3应用... G.4参考文献附录H（资料性附录） 射频场感应的传导干扰抗扰度试验报告模板参考文献
32 .39 39 ..40 .41
图1射频场感应的传导干扰抗扰度试验，图2电平调整布置图3试验等级为1级时，耦合装置EUT端口开路电压波形图4试验发生器的配置图5耦合和去耦网络原理图6按钳注入法的耦合和去耦原理图图7 验证耦合和去耦装置及150Q到50Q适配器的基本特性的详细布置和部件图8 单个单元受试设备试验布置的举例图9 多个单元受试设备试验布置的举例. 图10 选择注入法的规则图 C.1 用于屏蔽电缆的耦合和去耦网络CDN-S1电路图举例. 图C.2 用于非屏蔽电源线的耦合和去耦网络CDN-M1/M2/M3电路图举例图 C.3 用于非屏蔽的不平衡线对的耦合和去耦网络CDN-AF2电路图举例图C.4 用于非屏蔽的平衡线对的耦合和去耦网络CDN-T2电路图举例.. 图C.5 用于非屏蔽的平衡线对的耦合和去耦网络CDN-T4电路图举例图C.6 用于非屏蔽的平衡线对的耦合和去耦网络CDN-T8电路图举例.. 图D.1 用50Q试验夹具的电平调整布置电路，图D.2 50Q试验夹具的结构图D.3 电磁钳的详细结构，图D.4 电磁钳的原理电路。 图D.5 电磁钳的耦合系数图D.6 用钳注入试验布置的一般原理图D.7 用注入钳时地平面上试验装置的位置举例（顶视图）图E.1 作为电缆长度和设备尺函数的起始频率图F.1 使用提升的水平接地参考平面的大尺寸受试设备试验布置示例，图F.2 使用垂直接地参考平面的大尺寸受试设备测试布置示例图G.1 使用耦合和去耦网络试验方法所产生影响的示例.. 图G.2 使用电磁钳试验方法所产生影响的示例图G.3 使用电流钳试验方法所产生影响的示例。 图G.4 使用直接注入法试验方法所产生影响的示例
1
4
*6 8
12 ..13 .14 .20 21 ..21 .22 22 23 24 .24 25 .26 .26 ..27 .27
29 30 31 .32 33 33 33
表1 试验等级表2试验发生器的特性.. 表3耦合和去耦装置的主要参数表B.1获得10V（e.m.f）试验电平所需要宽频带功率放大器的输出功率. 表E.1 当试验频率范围扩展到80MHz以上时，集成的耦合和去耦装置的主要参数. 表G.1 耦合和去耦网络校准过程
3 +
19 28 33
II JB/T12154—2015
表G.2 耦合和去耦网络试验过程表G.3 电磁钳校准过程. 表G.4 电磁钳试验过程.
..34 .35 ..36 ..36 .37 .38 +.38
#E##中5店
表G.5 电流钳校准过程... 表G.6 电流钳试验过程.. 表G.7 直接注入校准过程.. 表G.8 直接注入试验过程
III JB/T12154—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国T业机械电气系统标准化技术委员会（SAC/TC231）归口本标准起草单位：苏州市华测检测技术有限公司、北京机床研究所、广州数控设备有限公司、上海
鲍麦克斯电子科技有限公司。
本标准主要起草人：徐江、黄祖广、李运红、李波、张玉洁、朱兰斌。 本标准为首次发布。
IV JB/T12154—2015
引言
本标准所涉及的干扰源，通常是指来白射频发射机的电磁场。该电磁场可能作用于连接安装设备的整个电缆上。虽然被干扰设备（多数是较大系统的一部分）的尺寸，比干扰频率的波长小，但输入和输出线，例如电源线，通信线，接口电缆等，由可其长度可能是几个波长，则可能成为无源的接收天线网络。
假定连接设备的电缆网络是处于谐振的方式（2/4和2/2开路或折合偶极子），电缆系统间的敏感设备易受到流经设备的干扰电流的影响。由相对丁接地参考平面（板）具有150Q共模阻抗的耦合和去耦网络代表这种电缆系统。受试设备可能要被试验的地方两端连接两个150Q的共模阻抗：一端提供射频信号源，另一端提供电流回路。
通常，传导干扰抗扰度试验可不在屏蔽室内进行。这是由干扰电平和试验配置的几何尺寸不可能辐射太高能量，尤其在低频段。
该测量方法是用受试设备在干扰源作用下形成的电场和磁场来模拟来白实际发射机的电场和磁场，如图1a）所示。这些干扰场（电场和磁场）是由试验装置所产生的电压或电流所形成的近区电场和磁场来近似表示的，如图1b）所示。用耦合和去耦装置提供干扰信号给某一电缆，同时保持其他电缆不受影响，只近似于干扰源以不同的幅度和相位范用同时作用于全部电缆的实际情况。
1002
1000
试验发生器
50Q
Z
说明： Zee 耦合和去耦网络系统的共模阻抗，Z一1502 Uo 试验发生器电平（e.m.f)： Ueom 受试设备与参考平面之间的共模电压； leom 流经受试设备的共模电流： Jem 在受试设备的导电平面或具他导体上的电流密度： E.H 一电场和磁场。 100Q电阻包含在耦合和去耦网络中。左边输入端口由一个（无源）50Q负载端接，而右边输入端口由试验发生器
的源阻抗端接。
a）在受试设备附近由受试设备电缆上的共模电流产生的电磁场的示意图
图1射频场感应的传导干扰抗扰度试验
V JB/T12154—2015
射频发生器
试验发生器
0.1m 500
T
AEI
AE2
EUT
CDN
CDN 2
福
[50mm>h>30mm
接地参考平面
0.1m支撑
射频发生器
试验发生器 L<0.3m如果可能
0.1m<<0.3m 502 T
5002 T
EUT
AE1
AE2
注入钳
CDN 1
CDN 2
接地参考平面
50mm>h>30mm
0.1m支撑
说明： T端接50Q负载： T2- 固定衰减器（6dB）： CDN- 一耦合和去耦网络：注入钳一电流钳或电碰钳。
b）射频场感应的传导干扰抗扰度试验设备布置的示意图
图1射频场感应的传导干扰抗扰度试验（续）
VI JB/T12154—2015
工业机械电气设备及系统
射频场感应的传导干扰抗扰度试验方法
1范围
本标准规定了工业机械电气、电子设备及系统在射频场感应中的传导干扰抗扰度的试验方法，包括试验等级、试验设备、试验布置、试验程序、试验结果的评定和试验报告。
本标准适用JT业机械电气、电子设备及系统在9kHz～80MHz的射频场感应的传导干扰下的抗扰度评定。
注：受试设备至少通过一条连接电缆（如电源线、信号线：地线等）与射频场相耦个。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
GB/T4365—2003电T术语电磁兼容［IEC60050（161）：1990，IDT GB/T6113.102无线电骚扰和抗扰度测量设备和测量方法规范第1-2部分：无线电骚扰和抗扰
度测量设备辅助设备传导骚扰
3术语和定义
GB/T4365一2003界定的以及下列术语和定义适用丁本文件。
3.1
人工手artificial hand 模拟正带工作条件下，手持式电气设备和地之问的人体阻抗的电网络。 注：其结构宜符合GB/T6113.102的规定。
3.2
辅助设备auxiliary equipment AE 提供受试设备正常运行所需信号的设备和检验受试设备性能的设备。
3.3
钳注入装置 clamp injection device 电缆上的钳合式“电流”注入装置。
3.4
电流钳currentclamp 种电流互感器，由注入信号的电缆构成的二次绕组。 电磁钳electromagnetic clamp 由电容和电感耦合相组合的注入装置。
3.5
3.6
共模阻抗 common-mode impedance
