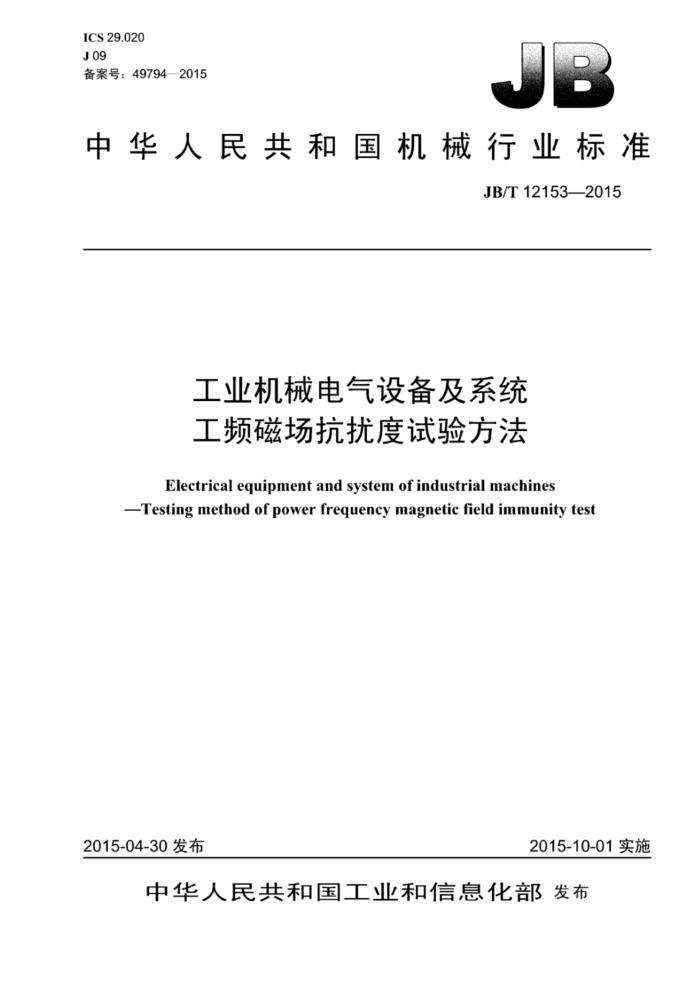

ICS29.020 J09 备案号：49794—2015
中华人民共和国机械行业标准
JB/T12153—2015
工业机械电气设备及系统工频磁场抗扰度试验方法
Electrical equipment and system of industrial machines -Testing method of power frequency magnetic field immunity test
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化都发布 中华人民 共 和 国
机械行业标准工业机械电气设备及系统工频磁场抗扰度试验方法
JB/T12153—2015
*
机械工业山版社山版发行北京市百万庄人街22号
邮政编码：100037
*
210mm×297mm1.75印张57T字
2015年11月第1版第1次印刷
定价：27.00元
*
书号：15111·12673 网址：http：//www.cmpbook.com 编辑部电话： (010) 88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12153—2015
目 次
前言引言.
III IV
范围 2 规范性引用文件 3 术语和定义 4 试验等级 5试验设备. 5.1 概述. 5.2 试验发生器. 5.3 感应线圈， 5.4 试验仪器和辅助仪器 6试验布置 6.1 试验布置的组成 6.2 用了立式设备的接地（参考）平面 6.3 受试设备 6.4 试验发生器.. 6.5 感应线圈 7 试验程序 7.1 概述 7.2 实验空条件 7.3 试验 8 试验结果的评定.
1
8 8
正
9 9 10
试验报告附录A（资料性附录） 试验等级的选择， A.1 概述.. A.2 试验等级选择导则附录B（资料性附录） 工频磁场强度的资料， B.1 概述， B.2 家用电器 B.3 高压线路 B.4 高压变电所区域 B.5 发电厂和工矿企业. 附录C（规范性附录） 感应线圈特性 C.1 感应线圈要求 C.2 感应线圈特性
O
10
11 11
13 13 13 13 14
5 15
15 19 20 20
C.3 感应线圈特性总结附录D（规范性附录） 感应线圈校准方法 D.1 磁场测量.
1 JB/T12153—2015
D.2感应线圈的校准附录E（资料性附录）工频磁场抗扰度试验报告模板参考文献
20 .21
图1用浸入法施加试验磁场图2立式设备的试验布置. 图3台式设备的试验布置图4工频磁场试验发生器的原理图图5标准感应线圈的校验图6双重感应线圈示意图图7用邻近法探测磁场敏感性图C.1 正方形感应线圈（边长为1m）在其平面上产生的磁场特性图C.2 正方形感应线圈（边长为1m）在其平面上产生磁场的3dBx域图C.3 正方形感应线圈（边长为1m）在中央乘直平面上产生磁场的3dB区域
15 16
（垂直于感应线圈平面的分量）
..16
图C.4两个相距0.6m的正方形感应线圈（边长为1m）在中央垂直平面上产生磁场的3dB风域
（垂直于感应线圈平面的分量）
17
图C.5两个相距0.8m的正方形感应线圈（边长为1m）在中央垂直平面上产生磁场的3dB区域
（垂直于感应线圈平面的分量）
17 18
图C.6矩形感应线圈（1m×2.6m）在其平面上产生磁场的3dB区域.. 图C.7 矩形感应线圈（1m×2.6m）（GRP作为感应线圈的一边）在其平面上产生磁场的3dB
区域
18
图C.8矩形感应线圈（1m×2.6m）（GRP作为感应线圈的一边）在中央垂直平面上产生磁场的
3dB×域（垂直于线圈平面的分量）
19
表1稳定持续磁场试验等级. 表21s~3s的短时试验等级表3配置不同感应线圈试验发生器的技术参数. 表4不同感应线圈的校验参数表B.1家用电器（25种基本类型的100个不同装置）产生的最大磁场强度值. 表B.2400kV高压线路的磁场强度测量值表B.3高压变电所区域的实际磁场强度测量值表B.4发电厂不同区域的实际磁场强度测量值
.4 5 13 13 14 14
II JB/T12153—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出本标准由全国T业机械电气系统标准化技术委员会（SAC/TC231）归口。 本标准起草单位：深圳市华测检测有限公司、北京机床研究所、中科院沈阳计算技术研究所有限公
司、中微半导体设备（上海）有限公司。
本标准主要起草人：徐江、黄祖广、刘泽华、尹震宇、彭琳婧、王海涛。 本标准为首次发布。
III JB/T12153—2015
引言
设备所处的磁场可能影响设备和系统的可靠运行。 工频磁场是由导体中的工频电流产生的，或极少量是由附近的其他装置（如变压器的漏磁通）所产
生的。对丁邻近导体的影响，需区分以下两种不同情况：
正常运行条件下的电流，产生稳定持续的磁场，幅值较小：故障条件下的电流，能产生幅值较高、但持续时问较短的磁场，直到保护装置动作为止（熔断器动作时问按几毫秒考思，维电器保护动作按几秒考虑）。
稳定持续磁场试验适用丁公用或工业低压配电网络或发电厂的各种型式的电气设备。 故障情况下的短时作用磁场试验要求与稳定持续磁场试验的等级不同，其最高等级主要适用丁安装
在电力设施的设备
许多情况（居民区内、变电所和正常条件下的发电厂）下，谐波产生的磁场可忽略不计。 本标准不考虑在电缆或现场设施的其他部件中的容性或感性耦合而起的干扰，与此有关的传导干
扰在其他标准中规定。
IV JB/T12153—2015
工业机械电气设备及系统工频磁场抗扰度试验方法
1范围
本标准规定了T业机械电气、电子设备及系统在T频为50Hz和60Hz下的抗扰度的试验方法，包括推荐的试验等级、试验设备、试验布置、试验程序、试验结果的评定和试验报告。
本标准适用丁工业机械电气、电子设备及系统的工频抗扰度评定。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
GB/T4365—2003电T术语电磁兼容［IEC60050（161）：1990，IDT]
3术语和定义
GB/T4365一2003界定的以及下列术语和定义适用本文件。
3.1
电流畸变率currentdistortion factor 交变电流谐波分量的方均根值与基波电流方均根值的比值。
3.2
受试设备 equipment undertest EUT 用来进行试验的设备。
3.3
感应线圈inductivecoil 具有确定形状和尺寸的导体环，环中流过电流时，在其平面和所包围的空问内产生确定的磁场。
3.4
感应线圈因数 inductive coil factor 尺寸一定的感应线圈所产生的磁场强度与相应电流的比值，磁场强度是在没有受试设备的情况下，
在线圈平面中心处所测得的。 3.5
浸入法immersionmethod 将磁场施加』EUT的方法，即将EUT放在感应线圈中部（见图1）。
3.6
邻近法proximity method 将磁场施加EUT的方法，即用一个小感应线圈沿EUT的侧面移动探测特别灵敏的部位。
3.7
接地（参考）平面ground（reference）plane
1 JB/T12153—2015
GRP 块导电平面，其电位用作磁场发生器和辅助设备的公共参考电位（此接地平面用来形成感应线圈
的回路，见图2）。
GRP
台式设备
立式设备
图1用浸入法施加试验磁场
IC
EUT
T
GRP
2
Q2ROQOOQ
299
D
G
说明： GRP 接地平面： C2 信号回路； C1- 供电回路： EUT 受试设备： D 至信号源模拟器：
通信线路：
B 至电源： IC 感应线圈：
接地端了： G 至信号发生器。
安全接地：绝缘支座：
E
A
图2立式设备的试验布置
