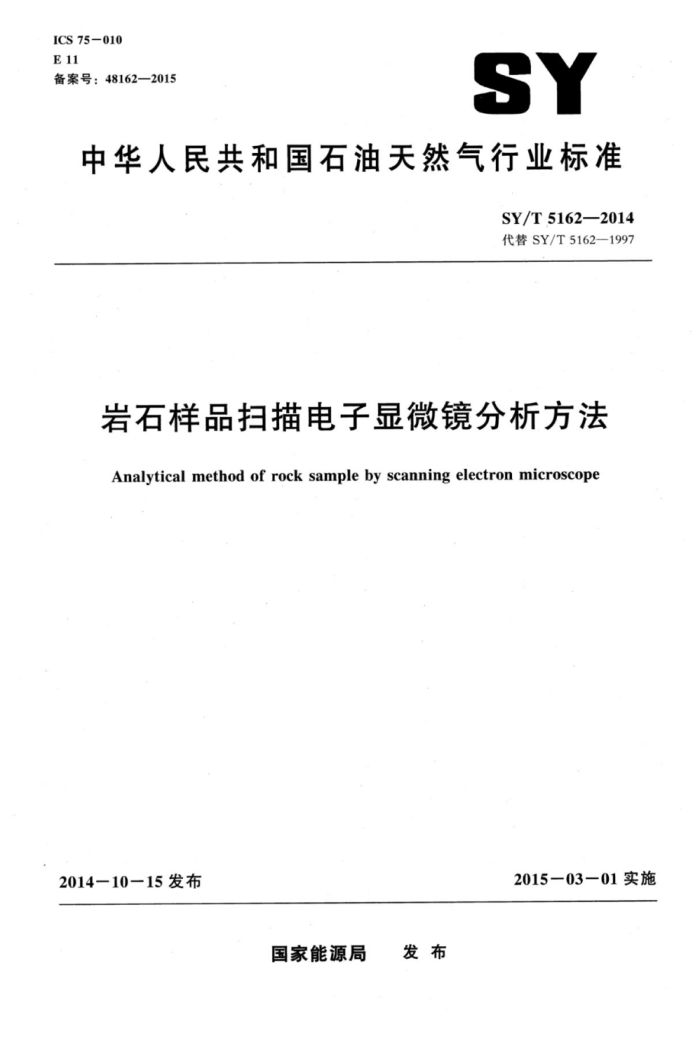

ICS75-010 E 11 备案号：48162—2015
SY
中华人民共和国石油天然气行业标准
SY/T5162—2014 代替SY/T5162—1997
岩石样品扫描电子显微镜分析方法 Analytical method of rock sample by scanning electron microscope
201503-01实施
2014一10一15发布
国家能源局 发布 SY/T5162—2014
目 次
前言
范围 2 规范性引用文件 3 仪器设备及材料
1
样品制备碎屑岩样品分析碳酸盐岩样品分析岩浆岩样品分析变质岩样品分析泥页岩样品分析含油样品分析
中
4
5
6
广
7
8
产
9
L
10
分析结果质量要求附录A（资料性附录） 岩石样品扫描电子显微镜分析报告
11
10 SY/T5162—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》及GB/T 20001.4《标准编写规则第4部分：化学分析方法》给出的规则起草。
本标准代替SY/T5162—1997《岩石样品扫描电子显微镜分析方法》，与SY/T5162—1997相比，主要差异如下：
碎屑岩样品分析中增加了填隙物铁白云石（见5.3.2.2）、硬石膏及天青石（见5.3.2.4）、 磷灰石（见5.3.2.6）：将“火山碎屑岩、火成岩样品分析”一章修改为“岩浆岩样品分析”（见第7章）；将“火成岩”修改为“熔岩（见7.2）”，增加了“侵人岩”内容（见7.3）；增加了“变质岩样品分析”内容（见第8章）：一增加了“泥页岩样品分析”内容（见第9章）：增加了“含油样品分析”内容（见第10章）；删除了石英颗粒特征（见1997年版的第9章）；删除了粉末、单矿物及化石样品分析（见1997年版的第10章）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油地质勘探专业标准化技术委员会提出并归口。 本标准起草单位：中国石油化工股份有限公司胜利油田分公司地质科学研究院、中国石油勘探开
发研究院石油地质实验研究中心、中国石油化工股份有限公司石油勘探开发研究院无锡石油地质研究所、中国石油辽河油田分公司勘探开发研究院
本标准主要起草人：魏广振、朱德升、刘伟新、李学万、王朴、谢忠怀、王伟庆、金江超。 本标准代替SY/T5162—1997。 SY/T5162—1997的历次版本发布情况为：
SY/T5162—1987。 SY/T 5162—2014
岩石样品扫描电子显微镜分析方法
1范围
本标准规定了岩石样品扫描电子显微镜分析方法和技术要求。 本标准适用于碎屑岩、碳酸盐岩、岩浆岩、变质岩样品的扫描电子显微镜分析。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17361 沉积岩中自生黏土矿物扫描电子显微镜及X射线能谱仪鉴定方法 SY/T5118岩石中氯仿沥青的测定 SY/T6189-* 岩石矿物能谱定量分析方法
3 仪器设备及材料
3.1 仪器设备 3.1.1 主要仪器设备
扫描电子显微镜分析鉴定主要仪器设备包括： a) 扫描电子显微镜： b）X射线能谱仪： c UPS电源。
3.1.2 辅助仪器设备
扫描电子显微镜分析鉴定辅助仪器设备包括： a) 真空镀膜机或溅射仪： b) 具有反射、透射光的实体显微镜； c) 恒温恒湿仪； d) 超声波清洗机： e) 氩离子抛光仪； f 真空烘箱。
3.2材料
扫描电子显微镜分析鉴定材料包括： a) 乳胶、导电胶、导电胶带； b）金靶、金丝，光谱纯： c) 专用喷镀碳棒： SY/T5162—2014
d) 四氢呋喃，化学纯； e) 无水乙醇，化学纯； f）氩气，纯度99.9%。
4样品制备 4.1岩石样品制备宜采用以下程序：选样洗油、断面上桩、无尘干燥、真空镀膜。 4.2对非均质样品，注意样品的代表性。需洗油的样品具体洗油方法见SY/T5118，溶剂可用四氢呋喃。 4.3 上桩时要求断面新鲜平整，并垂直层理面。 4.4E 自然晾干或在50℃下用真空烘箱烘干。 4.5 镀膜以满足样品导电性为准。 4.6 泥页岩样品可采用氩离子抛光制样。 5碎屑岩样品分析 5.1岩石结构
在300倍以下观察碎屑颗粒、填隙物、孔隙整体分布及连通性等岩石结构特征。 5.2孔隙及喉道 5.2.1 孔隙类型
碎屑岩样品孔隙类型分为： a) 粒间孔隙； b) 粒内孔隙； c) 铸模孔隙； d) 晶间孔隙； e) 溶蚀孔隙； f) 微裂隙。
5.2.2 孔隙发育程度
测量孔隙大小，描述孔隙分布及连通性。 5.2.3喉道发育程度
测量喉道宽度，描述发育程度。 5.3填隙物 5.3.1填隙物的确定
300倍以上观察填隙物的类型、形态与产状。填隙物成分的确定可根据X射线能谱仪测量结果，分析方法见SY/T6189及GB/T17361。
2 SY/T51622014
5.3.2填隙物矿物类型 5.3.2.1黏土矿物
黏土矿物主要有： a) 高岭石：单晶为六角板状，集合体常呈书页状、蠕虫状； b) 伊利石：呈弯曲片状、丝状 c) 蒙皂石：呈片状、蜂巢状、棉絮状； d) 绿泥石：单晶为针叶状、叶片状，集合体常呈绒球状，玫瑰花朵状； e) 伊/蒙混层：呈片状、丝状、似蜂巢状； f) 绿/蒙混层：呈片状、花朵状、针丝状、似蜂巢状。
5.3.2.2 碳酸盐类矿物
碳酸盐类矿物主要有： a 方解石：单晶呈菱形粒状，集合体常呈不规则的块状及嵌晶状； b) 白云石：单晶呈菱形粒状，集合体呈不规则的块状，由化学成分确定；
铁白云石：单晶呈菱形粒状，集合体呈不规则的块状，由化学成分确定； d) 菱铁矿：单晶呈菱形粒状，集合体呈铁饼状，块状，椭圆状及球粒状： e) 片钠铝石：单晶呈针状，集合体常呈放射状。
5.3.2.3 硫化物类矿物
常见的硫化物类矿物为黄铁矿。黄铁矿单体呈立方体、正八面体、五角十二面体，集合体常呈球状、块状和草莓状。 5.3.2.4硫酸盐类矿物
硫酸盐类矿物以石膏、硬石膏、重晶石、天青石等矿物为主，单晶呈针状、板状，集合体常呈束状及块状。 5.3.2.5 沸石类矿物
沸石类矿物主要有： a）方沸石：单晶呈四角八面体或立方体： b） 浊沸石：单晶呈长条板状、柱状、针状 ) 斜发沸石：单晶呈片状、针状，集合体常呈束状； d) 片沸石：单晶呈板状、片状，集合体常呈块状，放射状： e) 钠沸石：单晶呈片状、针状，集合体常呈花瓣状、纤维束状。
5.3.2.6 其他矿物
其他种类填隙物主要有： a) 石英：呈自形粒状及次生加大石英： b) 长石：呈板状及次生加大钠长石： c 石盐：单晶呈立方体、骸体： d) 磷灰石：单晶常呈柱状。 SY/T5162—2014
5.3.3产状
填隙物的产状分为衬垫式、充填式、镶嵌式和加大式，如图1所示。
a）衬垫式
b）充填式
c）镶嵌式
d）加大式
图1填隙物产状
5.4成岩后生作用 5.4.1 石英次生加大
石英次生加大等级分为三级：
I级：石英雏晶在石英颗粒表面生长； b) Ⅱ级：石英雏晶增大并形成较大晶面，晶体边缘相互连接；
Ⅲ级：石英形成粗大晶体，晶面相互紧密连接。
5.4.2长石次生加大
长石次生加大等级以板柱状晶体的生长程度划分为三级： a) I级：板柱状长石小晶体在长石颗粒表面生长； b） Ⅱ级：板柱状长石晶体交织成柱形晶面； c) 皿级：板柱状长石晶体生长成平整的晶面。
5.4.3溶蚀作用
应指出溶蚀发生的部位，并对溶蚀特征进行描述。 5.4.4交代作用
应指出交代的部位及新生矿物的种类和形态特征。
6 碳酸盐岩样品分析
6.1 岩石结构
300倍以下观察碳酸盐岩的结构，如颗粒结构、晶粒结构等。 6.2孔隙及充填物 6. 2. 1 孔隙类型
孔隙类型分为： a) 粒间孔隙： b) 粒内孔隙；
4 SY/T 5162—2014
c) 晶间孔隙： d) 晶内孔隙： e) 铸模孔隙； f) 生物孔隙： g) 溶蚀孔隙。
6.2.2 孔隙发育程度
测量孔隙大小，描述孔隙分布。 6.2.3 孔隙充填程度
孔隙充填程度分为： a）未充填； b) 部分充填； c) 全充填。
6.2.4 孔隙充填物
300倍以上观察充填物，描述其类型及产状。 6.3 微裂缝
测量微裂缝的大小，观察充填物的种类及形态特征。微裂缝的充填程度分为： a） 未充填； b）部分充填； c）全充填。
6.4 颗粒，“泥晶基质及亮晶胶结物 6.4.1 颗粒
观察颗粒的形态及溶蚀特征。 6.4.2 泥晶基质
观察泥晶基质的组分及特征。 6.4.3 亮晶胶结物
描述亮晶胶结物的类型及矿物形态特征。 6.5·晶粒接触方式
晶粒接触方式分为点、线、面及组合接触。 6.6黏土矿物
300倍以上观察黏土矿物的类型、形态及产状。 6.7成岩后生作用
300倍以上观察溶蚀，重结晶，白云石化等成岩后生变化。
