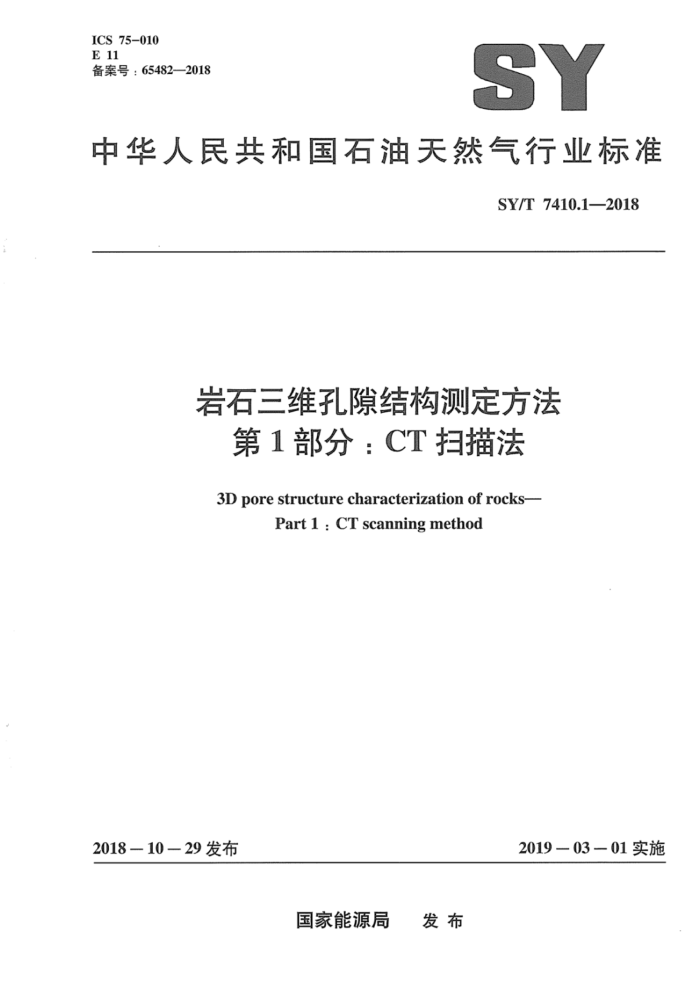

ICS 75-010 E 11 备案号：65482—2018
SY
中华人民共和国石油天然气行业标准
SY/T7410.12018
岩石三维孔隙结构测定方法
第1部分：CT扫描法 3D pore structure characterization of rocks-
Part 1 : CT scanning method
2018-10-29发布
2019-03-01实施
国家能源局 发布 SY/T 7410.1—2018
次
目
前言
Ⅱ
范围规范性引用文件术语和定义
1
2 3 4 仪器设备及材料 5 样品选取与制备 6 仪器调试与样品检测 7 数据处理 8 孔隙结构确定 9 主要成果要求 10 分析结果质量要求
2
2
2
2
2
3
- SY/T7410.12018
前言
SY/T7410.1《岩石三维孔隙结构测定方法》分为两个部分：
第1部分：CT扫描法；一第2部分：聚焦离子束切片法。
本部分为SY/T7410.1的第1部分。 本部分按照GB/T1.1-2009《标准化工作导则第1部分标准的结构和编写》给出的规则起草。 本部分由石油地质勘探专业标准化委员会提出并归口。 本部分主要起草单位：中国石油勘探开发研究院石油地质实验研究中心、中国石油化工股份有限
公司胜利油田分公司勘探开发研究院、中国石油天然气股份有限公司杭州地质研究院、中国石油天然气股份有限公司塔里木油田分公司质量检测中心、中国石油化工股份有限公司石油勘探开发研究院无锡石油地质研究所、中国石油西南油气田分公司研究院实验中心、中国石油大学（华东）。
本部分主要起草人：吴松涛、朱如凯、包友书、陈薇、王晓琦、金旭、崔景伟、白斌、姜晨光、 张文涛、李农、杨永飞、焦航。
I1 SY/T 7410.1-2018
岩石三维孔隙结构测定方法
第1部分：CT扫描法
1范围
4
SY/T7410.1的本部分规定了CT扫描成像样品选取与制备、孔隙结构成像、三维图像重构、孔隙和裂缝识别方法及质量控制。
本部分适用于岩石样品的CT孔隙结构分析。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17589X射线计算机断层摄影装置影像质量保证检测规范 GB/T29034无损检测工业计算机层析成像（CT）指南 GB/T29070无损检测工业计算机层析成像（CT）检测 通用要求
3术语和定义
下列术语和定义适用于本文件。
3.1
形状因子shapefactor 目标图像特征的数学描述，计算公式为：
G= A
P2
式中： G—形状因子 A一孔隙孔喉截面面积，单位为平方米（m）： P 孔隙孔喉截面形状的周长，单位为米（m）。
3.2
孔隙连通率 pore connectivity factor 连通的孔隙体积与总孔隙的比值，计算公式为：
P=Vp-Coneelea/ Vp-Toaa × 100%
式中： P—孔隙连通率 Vp-Connecled 连通的孔隙体积： SY/T 7410.1-2018
Vp-Tal—总的孔隙体积。 4仪器设备及材料
4.1CT扫描仪，射线源X光强度及功率宜满足对样品具有平均50%以上的穿透率，探测器视域应满足岩石样品的二维成像，具有图像采集、处理、计算等功能的软件。 4.2金颗粒，纯度90%。 4.3氯气，纯度99.99%。
5样品选取与制备
5.1微米CT样品选取与制备：根据扫描分辨率需要，选取合适大小样品，宜制成规则圆柱样品。 5.2纳米CT样品选取与制备：根据扫描分辨率需要，选取合适大小样品，宜采用激光加工设备或聚焦离子束扫描电镜，在大样品上制备圆柱状或柱状样品，扫描过程中样品尺寸不应超出X射线成像范围。 5.3样品标定：对于直径16μm的样品，在进行高分辨扫描时，应在样品尖端用标记制作仪放置金颗粒，标定位置。
6仪器调试与样品检测
6.1根据样品岩性与扫描范围，选定扫描模式与扫描分辨率。 6.2调整样品轴心与样品台旋转轴心重合，样品在扫描过程中扫描图像不应超出探测器视野，按GB/T 29034、GB/T29070和GB/T17589的规定执行。 6.3调整仪器工作参数，使样品的X射线平均穿透率在25%～50% 6.4根据需要设定二维扫描图像数量，记录扫描参数。 6.5将样品移出X射线视域，依据6.3确定的参数采集背景图像。 6.6再将样品移回X射线视域，依据6.3和6.4确定的扫描参数，旋转360°，采集记录X射线成像数据。
7数据处理
7.1用仪器背景消除程序消除样品成像数据的背景数据 7.2用仪器物理偏移程序消除样品成像过程中物理偏移的影响。 7.3选择两个或两个以上参考面，逐步调节重构参数，进行预重构。直至参考面图像中矿物轮廓裂缝边缘最清晰时，确定重构参数，进行图像重构，并检查重构图像质量。
8孔隙结构确定
8.1 利用三维分析软件，将7.3重建后的二维图像数据裁载剪，通过平滑降噪与图像增强提高图像质量。 8.2利用阈值分割法确定岩石骨架与孔隙或裂缝的灰度界限，再根据灰度界限对岩石骨架、孔隙与裂缝进行识别。 8.3确定孔隙或裂缝大小、数量、分布，计算孔隙度、XYZ三个方向渗透率、形状因子及连通率。
2 SY/T 7410.1--2018
9 主要成果要求
9.1 主要图像包括
二维切片图像，重构后的数据体应标注分辨率，宜采用“.tiff”“-png”格式的二维图片；三维重构图像。输出格式宜采用“.IaW”格式。
主要图件包括：
9.2
一孔隙结构定量统计表，包括孔隙度、渗透率、形状因子与连通率孔隙直径分布直方图：孔隙体积分布直方图：孔隙面积分布直方图：裂缝宽度、长度与数量统计表：裂缝体积分布直方图：
一
一裂缝面积分布直方图。
10 分析结果质量要求
10.1 重构后图像应无环状或线状伪影，样品边缘轮廓无重影，特征矿物晶形明显，孔隙及裂缝边缘清晰。
2两次测定孔隙度相对误差不大于10%，渗透率大于1mD的样品两次相对误差不大于10%
10.2
