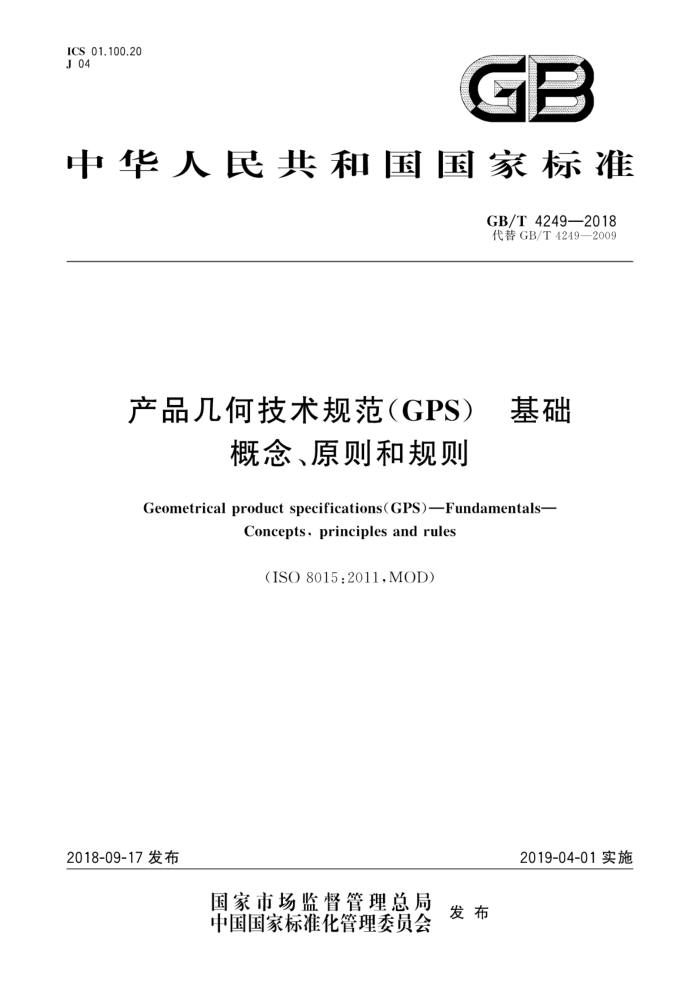

ICS 01.100.20 J 04
GB
中华人民共和国国家标准
GB/T4249—2018 代替GB/T4249—2009
产品几何技术规范（GPS） 基础
概念、原则和规则
Geometrical product specifications (GPS)Fundamentals-
Concepts , principles and rules
(ISO 8015:2011.MOD)
2018-09-17发布
2019-04-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T4249—2018
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T4249—2009《产品几何技术规范（GPS）公差原则》，与GB/T4249—2009相比
主要技术变化如下：
删除、增加了部分术语和定义（见第3章，2009年版第3章）；一将“独立原则”内容移至“基本原则章（见5.5，2009年版第4章）；
删除了公差（2009年版第5章）：删除了相关要求（2009年版第6章）；删除了公差原则的图样标注（2009年版第7章）；
一增加了图样上读取规范的基本假设（见第4章）；
增加了基本原则（见第5章）；一增加了缺省规范操作集的标注规则（见第6章）；增加了特定规范操作集的标注规则（见第7章）；增加了括号中表述的规则（见第8章）。
本标准使用重新起草法修改采用ISO8015：2011《产品几何技术规范（GPS）基础概念、原则和规则》。
本标准与ISO8015：2011相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（|）进行了标示，相应技术性差异及其原因如下：
一关于规范性引用文件，本标准做了具体技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：
?用等同采用国际标准的GB/Z24637.1代替ISO17450-1： ·用等同采用国际标准的GB/Z24637.2代替ISO17450-2：2009。 ISO8015:2011中规范性引用文件ISO17450-2是非注日期引用，而7.1中引用了该标准的 3.5.2，属于ISO标准中的错误，在转化时删除了3.5.2。
本标准做了下列编辑性修改：
资料性附录A中，将原标准使用的ISO14638：1995的矩阵模型改为ISO14638：2015的新矩阵模型。
本标准由全国产品几何技术规范标准化技术委员会（SAC/TC240）提出并归口。 本标准起草单位：中机生产力促进中心、郑州大学、奥曼克（上海）咨询有限公司、中国航空综合技术
研究所、泛亚汽车技术中心有限公司、浙江大学、卡尔蔡司（上海）管理有限公司、海克斯康测量技术（青岛）有限公司、上海汽车集团股份有限公司技术中心北京汽车股份有限公司、观致汽车有限公司、西安交通大学、上汽通用五菱汽车股份有限公司、大连科技学院。
本标准主要起草人：明翠新、俞吉长、赵凤霞、王喜力、胡敏、韩定中、沈潇俊、徐明洋、杨将新、 王慧珍、郑鹏、滕丽静、邱晨曦、景蔚萱、周江奇、王红、吴永平、朱悦。
本标准所代替标准的历次版本发布情况为：
GB4249—1984.GB/T42491996.GB/T4249—2009。
I GB/T4249—2018
产品几何技术规范（GPS）基础
概念、原则和规则
1范围
本标准规定了对创建、解释和应用所有与产品尺寸、几何技术规范（GPS）和检验相关的标准、技术规范、技术文件均有效的基本概念、原则和规则。
本标准适用于所有类型图样上GPS标注的解释。 本标准中所指的“图样”是广义的概念，包含表达工件规范的所有文件。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/Z24637.1产品几何技术规范（GPS）通用概念第1部分：几何规范和验证的模式 (GB/Z24637.1—2009.ISO/TS17450-1:2005,IDT)
GB/Z24637.2产品几何技术规范（GPS）通用概念第2部分：基本原则规范、操作集和不确
定度（GB/Z24637.2—2009.ISO/TS17450-2:2002,IDT)
ISO/IEC指南98-3：2008测量不确定度测量不确定度表述指南［Uncertaintyofmeasurement Guide to the expression of uncertainty in measurement (GUM: 1995)
ISO/IEC指南99：2007国际计量学词汇基础通用概念和相关术语［Internationalvocabularyof metrology-Basic and general concepts and associated terms (VIM)
3术语和定义
GB/Z24637.1、GB/Z24637.2ISO/IEC指南98-3:2008.ISO/IEC指南99：2007界定的以及下列术语和定义适用于本文件。 3.1
ISOGPS体系ISOGPSsystem GPS体系GPS system ISO/TC213制定的产品几何技术规范与验证的标准体系。
3.2
缺省GPS规范defaultGPSspecification 在标准或技术文件中规定的规范操作集中的GPS规范。 注：在定义缺省规范时通常有引导语除另有特殊规定。
3.3
ISO缺省GPS规范 ISO default GPS specification ISO标准中规定的缺省GPS规范 GB/T4249—2018
3.4
其他的缺省GPS规范altered default GPS specification 通过其他途径规定的缺省GPS规范
3.5
ISO 缺省 GPS 规范操作集 ISO default GPS specification operator 由ISO标准规定的、按照缺省顺序的、仅包含缺省规范操作的规范操作集
4图样上读取规范的基本假设
4.1概述
以下针对公差限解释的假设是GPS体系中所有规则的基础。 图样上注明的一般规范和单独规范均缺省遵守4.2～4.4中的假设。
4.2功能限
假设功能限的解释已经做过充分的实践和/或理论的研究，因此认为不存在功能限不确定度
4.3公差限
假设公差限的解释与功能限完全一致。 4.4工件功能水平
假设工件在公差限内100%满足功能，在公差限外不满足功能
5基本原则
5.1采用原则
旦在机械工程产品文件中采用了ISOGPS体系的一部分，就相当于采用了整个ISOGPS体系，
除非文件中另有注明，如“引用其他相关文件”。
除非文件中另有注明*的意思是文件中标注了所号用的的区域，国家或企业标准，那么应该采用这
些标准，而不是采用ISOGPS体系来解释标准中所规定的规范元素
如并不需要采用ISOGPS体系，“注法按GB/T4249”可选择性地标注在标题栏内或标题栏附近注1：采用ISOGPS体系的最普遍的途径是在图样中使用一个或多个GPS规范。 注2：ISOGPS体系是由ISO/TC213发布的国际标准，见GB/T20308 注3：“采用了整个ISOGPS体系”的意思是，除非另有规定，假如GPS基础标准和GPS综合标准被采用，那么例如
GB/T19765一2005规定的参考温度和GB/T18779.1规定的判定规则将被采用。“采用原则*的目的是为这些GPS标准和规则提供正式的溯源。
5.2GPS标准的层级原则
ISOGPS体系是有层级的，其标准种类按层级包含以下几种类型：
GPS基础标准； GPS综合标准； GPS通用标准： GPS补充标准。
层级较高的标准所给出的规则适用于所有情况，除非在层级较低的标准中明确地给出了其他规则。
2 GB/T4249—2018
GPS基础标准（如本标准）所给出的规则适用于所有情况。除非在一个层级较低的特定标准中给出了适用于其范围的其他规则
GPS综合标准所给出的规则（如GB/T19765一2005）适用于所有情况，除非在一个特定的GPS通用标准或GPS补充标准中给出了适用于其范围的其他规则。
除了GPS通用标准给出的规则与GPS基础标准和GPS综合标准所给出的规则存在明显差异，以及GPS补充标准中给出了适用于其范围的其他规则之外，GPS基础标准和GPS综合标准所给出的所有规则均适用于GPS通用标准中给出的规则，例如GB/T1182
除了GPS补充标准中的规则与GPS基础标准、GPS综合标准和GPS通用标准所给出的规则存在
明显差异之外，GPS基础标准、GPS综合标准和GPS通用标准所给出的所有规则均适用于GPS补充标准中特别给出的规则，如ISO2768-1。 5.3明确图样原则
图样标注应明确。图样上所有规范都应使用GPS符号（不论有无规范修饰符）明确标注出来，这些 GPS符号涉及相应的缺省规则或特殊规则以及相关文件的用部分（如区域标准国家标准或企业标准）。因此。图样上没有规定的要求不能强制执行。
份图样所含的规范可能与产品完工所需的多个阶段有关。除最终阶段外，应注明各标注所对应
的阶段。
本标准作为ISOGPS体系的一部分，只要ISOGPS体系被采用（见5.1），即使在图样中没有明确的引用ISOGPS体系，本标准及其所规定的原则和规则仍适用于所有产品规范。
注：如本标准第1章所述，本标准中所指的“图样”是广义的概念，包含表达工件规范的所有文件
5.4要素原则
个工件可以被认为是由多个用自然边界限定的要素组成。缺省情况下，一个要素的每个GPS规
范适用于整个要素：表达多个要素间关系的每个GPS规范，适用于多个要素。每个GPS规范仅适用于一个要素或要素间的一种关系。
如需改变该缺省规定，需在图样上进行明确标注。 注1：要素间的自然边界通常是指在表面法向产生突变的边缘，但并非总是如此。如一个工件由两个具有相同直径
的半球面要素和中间的圆柱面要素组成这种情况下，要素间自然边界的表面法向并没有突变
注2：有些标注不适用于整个要素，例如要素的部分区域标注了长粗点划线或标注了ACS（任意横截面）的情况。 注3：有些标注适用于多个要素，例如标注了CZ（组合公差带）的情况注4：除非另有规定，GPS一般规范被认为是一系列GPS规范，每个GPS规范只适用于要素或要素间关系的一个
特性（见5.12）。
5.5独立原则
缺省情况下，每个要素的GPS规范或要素间关系的GPS规范与其他规范之间均相互独立，应分别满足，除非产品的实际规范中规定有其他标准或特殊标注（如GB/T16671中的?修饰符、GB/T1182 中的CZ和ISO14405-1中的@）。 5.6小数点原则
公称尺寸和公差值小数点后未注明的数值均为零。这个原则适用于图样，也适用于GPS标准。 示例1：土0.2等同士0.200000 示例2：10等同10.000000*
5.7缺省原则
一个完整的规范操作集可采用ISO基本GPS规范来标明。ISO基本GPS规范标明的规范要求是
3 GB/T 4249—2018
基于缺省的规范操作集。
注1：ISOGPS标准为每个ISO基本GPS规范都定义了ISO缺省GPS规范操作集·该缺省的规范操作集在图样中
不是直接可见的。
示例：尺寸规范“$30H6*隐含应用ISO14405-1中的缺省规范操作集（局部尺寸）注2：GPS特殊规范可在产品技术文件中采用修饰符和/或简化符号标注，这些标注内容在图样上是可见的。 注3：当不应用缺省规范操作集时，使用改变规范操作集的修饰符。 注4：使用图样特定缺省GPS规范或企业特定缺省规范可改变缺省GPS规范，这些特定规范可直接标注在图样上，
也可引用其他文件，如区域标准、国家标准或企业标准（见6.3）。
5.8参考条件原则
缺省情况下，所有GPS规范在参考条件下应用，这些条件包括GB/T19765一2005中规定的标准参考温度为20℃，工件应清洁。如有任何额外的适用条件（例如湿度条件），应在图样中明确注明 5.9刚性工件原则
缺省情况下，工件的刚性被视为无限大，所有GPS规范适用于在自由状态下、未受任何外力（包括
重力在内）产生形变的工件。如工件应用任何额外的或其他条件，例如GB/T16892中的规定，应在图样上明确注明 5.10对偶性原则 5.10.1操作集概念
GPS标准中，工件要素的规范有序组合成规范操作集，规范操作集是一个以规定顺序排列的、规定操作的集合。
这个概念充许规范的灵活性，一个规范的操作集可以用来模拟特定的功能需求，从而减少或消除规
范中对功能描述的任何歧义。
完整的规范操作集为规范定义了被测量的各种重要细节，因此，消除了规范的歧义。 检验操作集是规范操作集的实际应用，当方法不确定度为零时，检验操作集和规范操作集的顺序一
一对应，当方法不确定度不为零时，两种操作集或者两种操作集的顺序存在差异。
虽然检验操作集在图样中不标注，但是它在检验过程中应充分接近规范操作集，以保持方法不确定度在允许范围内。 5.10.2对偶性原则表述
对偶性原则指出： a）GPS规范所规定的GPS规范操作集与任何测量程序或测量器具无关； b）实现GPS规范操作集的检验操作集和GPS规范本身无关.但其与GPS规范操作集呈镜像对
应关系。 GPS规范不规定什么样的检验操作集是可接受的，检验操作集的可接受性通过测量不确定度和规
范不确定性来进行评价。 5.11功能控制原则
每个工件的功能由功能操作集来表述，并且能够由一系列规范操作集进行模拟，这些规范操作集再次定义了一系列被测量和相关公差。
当工件的所有功能要求都已表述清楚并由GPS规范所控制，这样的规范是完整的。大多数情况下，由于某些功能表述/控制的不完善，所以规范可能是不完整的。因此功能和一系列GPS规范之间的 4
