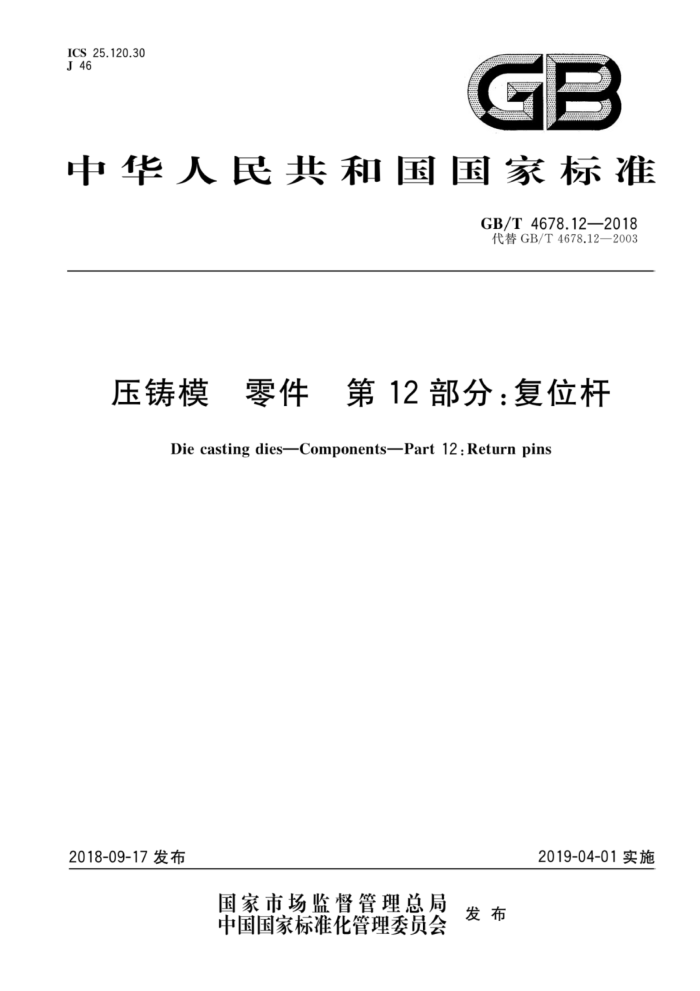

ICS 25.120.30 J46
GB
中华人民共和国国家标准
GB/T4678.12—2018 代替GB/T4678.12—2003
压铸模 零件　第12部分：复位杆
Die casting dies-Components-Part 12 : Return pins
2019-04-01实施
2018-09-17发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T4678.12—2018
前言
GB/T4678《压铸模零件》分为19部分：
第1部分：模板；第2部分：圆形镶块；第3部分：矩形镶块：
一第4部分：方导柱；
第5部分：圆导柱；第6部分：带头导套；第7部分：直导套； -第8部分：推板；第9部分：推板导柱：第10部分：推板导套：第11部分：推杆；第12部分：复位杆；一第13部分：推板垫圈：一第14部分：限位钉：
第15部分：垫块；一第16部分：扁推杆：一第17部分：推管；一第18部分：支承柱：
第19部分：定位元件。 本部分为GB/T4678的第12部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T4678.12一2003《压铸模零件第12部分：复位杆》。 本部分与GB/T4678.12一2003相比，主要技术性变化如下：
增加了规范性引用文件GB/T1801一2009；修改了图1中未注表面粗糙度值，由Ra6.3um修改为Ra3.2um；一对表1结构进行重新编排，D、D1L、h等字母代号调整在表头首行：根据国内实际，调整了表1中D、D1、L、h的尺寸数列，并增加D的尺寸取值50mm 一将表1中Dh的公差改为在图1中标注；一推荐材料由T8A、T10A改为GCr15、20Cr、T10A，硬度要求相应调整；修改了标记及示例，并在标记中增加了材料牌号。 本部分由全国模具标准化技术委员会（SAC/TC33提出并归口本部分起草单位：深圳中航技术检测所有限公司、安徽省瑞杰锻造有限责任公司、全椒东润电子科
一
技有限公司、宁波隆源精密机械有限公司、厦门万汇隆工贸有限公司、浙江欧意智能厨房股份有限公司、 西安市远征科技有限公司、桂林电器科学研究院有限公司。
I GB/T4678.12—2018
本部分主要起草人：张旭敏、吕美莲、夏松、林国栋、黄孝庆、方志明、南征、朱磊文、魏居锋、范常皓潘曙光。
本部分所代替标准的历次版本发布情况为：
GB/T4678.12—1984.GB/T4678.12—2003。
I GB/T4678.12—2018
压铸模： 零件食 第12部分：复位杆
范围
1
GB/T4678的本部分规定了压铸模用复位杆的结构型式和尺寸、要求、材料及标记本部分适用于压铸模用复位杆。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1801一2009产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T4679压铸模零件技术条件
3 结构型式和尺寸
复位杆的结构型式如图1所示，尺寸见表1。
单位为毫米
RO.3
Ra0.8
口
8200
U
Ral.6
表面粗糙度值单位为微米；未注表面粗糙度值为Ra3.2um 端面不应保留中心孔。
图1复位杆表1 复位杆尺寸
单位为毫米
L.
D1
D
80 100 120 160 200 250 300 400 500 600 800 1000 +
+
X + X
10 16 12 18 X x X X X X
X
6.8
X X X X
16 22 20 26
X
X X
X + X X
+ GB/T4678.12—2018
表1（续）
单位为毫米
L
D1
D
h
80 100 120 160 200 250 300 400 500 600 800 1000
x X X X X
25 32 30 38 40 48 50 60
X X X X X X
6.8
X
X X X
X X
X
X
X
注：“×”为选用尺寸。
4 要求
4.1 轴公差带应符合GB/T1801一2009中4.2.1的规定。 4.2 其他要求应符合GB/T4679的规定。
5材料
材料由制造者确定。推荐采用GCr15、20Cr、T10A。其中GCr15、T10A的硬度52HRC～ 56HRC，20Cr应渗碳淬火，表面硬度58HRC～62HRC。
6标记
示例：以符合GB/T4678.12的压铸模复位杆为例，其特征为：直径D为25mm，长度L为300mm，头部厚度h为8mm
材料为T10A，其标记为：
复位杆 GB/T 4678.12-25X300X8-T10A
2
