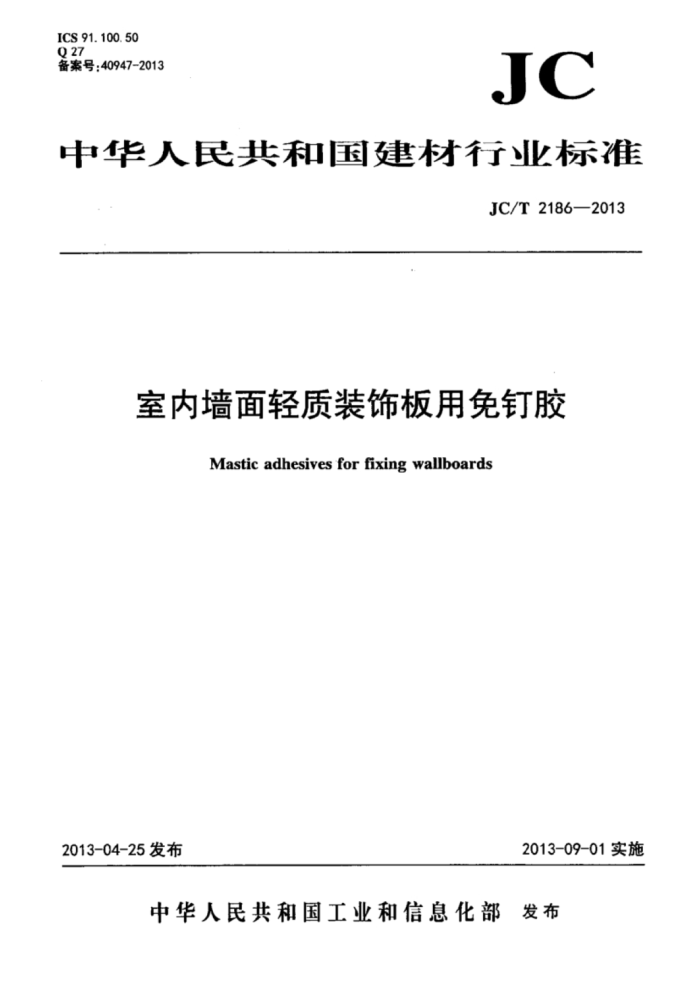

ICS 91. 100. 50 Q 27 备案号：40947-2013
JC
中华人民共和国建材行业标准
JC/T21862013
室内墙面轻质装饰板用免钉胶
Mastic adhesives for fixing wallboards
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JC/T2186—2013
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质装饰与装修建筑材料标准化技术委员会(SAC/TC195)归口。 本标准负责起草单位：中国建材检验认证集团股份有限公司、广州市高士实业有限公司。 本标准参加起草单位：广州新展有机硅有限公司、富兰科林广州胶粘剂有限公司、江苏大力士投资
有限公司、美巢集团股份公司、江门亿源生化工程有限公司、北京高盟新材料股份有限公司、广东三和化工科技有限公司、杭州之江有机硅化工有限公司、台州密得邦粘合材料有限公司。
本标准主要起草人：乔亚玲、丛林、胡新嵩、屈哲辉、向华、何东平、林传军、张经甫、吴翔宇、 罗善国、凌辉、刘明、赵虹。
本标准为首次发布。
I JC/T2186—2013
室内墙面轻质装饰板用免钉胶
1范圈
本标准规定了室内墙面轻质装饰板用免钉胶的术语和定义、分类和标记、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于室内墙面轻质装饰板、装饰性挂件及配件粘接用免钉胶。 本标准不适用于长期浸水环境下使用的免钉胶。 注：免钉胶使用时粘结面至少有一面为多孔性材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T531.1一2008硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T2793胶粘剂不挥发物含量的测定 GB/T7124胶粘剂拉伸剪切强度的测定(刚性材料对刚性材料) GB/T13477.1一2002建筑密封材料试验方法第1部分：试验基材的规定 GB18583室内装饰装修材料胶粘剂中有害物质限量 JC/T412.1-—2006纤维水泥平板第1部分：无石棉纤维水泥平板 JC/T550-2008聚氟乙烯块状塑料地板胶粘剂
3术语和定义
下列术语和定义适用于本文件。
3. 1
可操作性 workabletime 免钉胶在溶剂挥发或湿气固化一定时间后对基材的润湿效果，通过被粘基材表面残留的胶面积与粘
接面积之间的比值R来表示。
4分类和标记
4.1分类
按固化机理分为： a）溶剂挥发型，代号为S，包括丁苯橡胶类、氯丁橡胶类等： b）湿气固化型，代号为R，包括改性硅酮类、聚氨酯类等。
4.2标记
按产品名称、类别及标准号的顺序进行标记。 示例：室内墙面轻质装饰板用游剂挥发型免钉胶标记为：
免钉胶SJC/T2186—2013
1 JC/T2186—2013 5要求
5.1外观
D
产品易挤出，外观呈育状，色泽一致，细腻均匀，无凝胶颗粒及析出物。 5.2物理性能
卖
产品物理性能应符合表1的要求，
用#翠油航内安肤新术
美#修装马#
表1物理性能
序号
项目
技术指标 >50%
纤维水泥A板纤维水泥B板
可操作性
>A板粘接面积的75%
2 3 4 5
下垂度固含量初期抗滑移性硬度（邵A)
≤3mm ≥60% ≤2m
安鸿的量专设发 #30~90
≥1.5MPa ≥2.5MPa
标准试验条件24h 标准试验条件168h
#对甲水≥2.5MPa
拉伸剪切强度
第甲热处理
6
>1.5MPa ≥2.0MPa 无开裂，无脱落
潮湿基面高温储存后（40℃）
静态荷载下的剪切变形
5.3有害物质限量
产品有害物质限量应符合GB18583的要求
6试验方法
6.1标准试验条件
标准试验条件为：温度（23土2）℃，相对湿度（50土10）%。 6.2试样调节
试验前试样及相关试验器具应在标准试验条件下放置至少24h。 6.3基材 6.3.1 纤维水泥板
应符合JC/T412.1一2006中高密度无棉纤维水泥板的要求。
2 JC/T2186~2013
6.3.2金属基材
应符合GB/T13477.1—2002中4.3.2和4.3.3的要求。 6.3.3木材
应选用密度为0.67g/cm~0.77g/cm的桦木。 6.4试验器具 6.4.1天平：感量0.001g。 6.4.2 钢直尺：分度值0.5mm。 6.4.3 铁板与固定支架：铁板如图1所示，固定支架如图2所示。
单位为毫米
90
180
AA
-
图1 铁板
单位为毫米
D
OS
230
图2 固定支架
