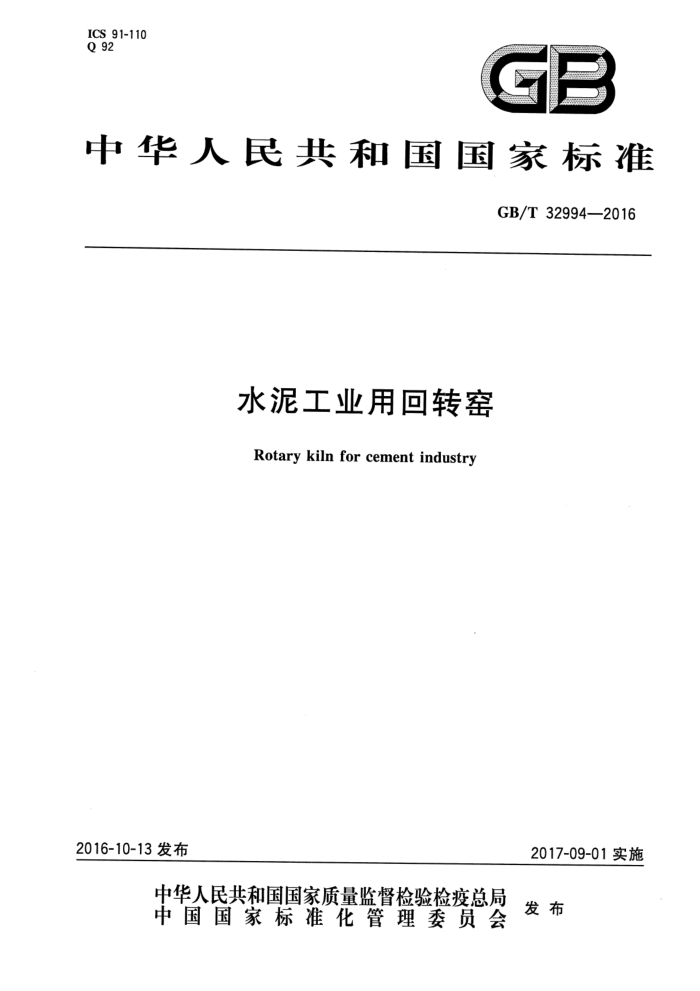

ICS 91-110 Q 92
GP
中华人民共和国国家标准
GB/T 32994—2016
水泥工业用回转窑
Rotary kiln for cement industry
2016-10-13发布
2017-09-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会 发布 GB/T32994—2016
目 次
前言范围
1
2规范性引用文件 3 型号与基本参数 3.1 型号 3.2 基本参数
要求 4.1 基本要求 4.2 整机要求 4.3 主要零部件要求 4.4 装配和安装要求 4.5 试运转要求 4.6 安全要求 4.7 防锈涂漆要求 5 试验方法 5.1 整机试验方法 5.2 主要零部件的试验方法 5.3 装配和安装试验方法· 5.4 试运转试验方法 5.5 安全试验方法… 5.6 防锈涂漆试验方法检验规则·
4
11
11 11 11
6
11
6.1 检验分类… 6.2 出厂检验 6.3 型式检验 6.4 判定规则 7标志、包装、运输和贮存· 7.1 标志 7.21 包装和运输 7.3 贮存
11 11 12 13 13 13 13 13 GB/T 32994—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国建材装备标准化技术委员会（SAC/TC465)归口。 本标准起草单位：中材装备集团有限公司、江苏鹏飞集团股份有限公司、江苏海建股份有限公司、上
海新建重型机械有限公司、中信重工机械股份有限公司、唐山冀东装备工程股份有限公司、朝阳重型机器有限公司、安徽省凤形耐磨材料股份有限公司、南京凯盛国际工程有限公司、中国建材机械工业协会。
本标准主要起草人：邓荣娟、白文生、卢华武、贵道春、于旺江、史韶光、赫连旭阳、李雨森、王守玲、 许友娟、杨平、高杰、朱国民、张瑞、刘波。
Ⅱ GB/T32994—2016
水泥工业用回转窑
1范围
本标准规定了水泥工业用回转窑（以下简称回转窑)的型号、基本参数、要求、试验方法、检验规则、 标志、包装、运输和贮存。
本标准适用于水泥工业用回转窑。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T700—2006碳素结构钢 GB/T1175—1997铸造锌合金 GB/T1176—2013铸造铜及铜合金 GB/T1184—1996形状和位置公差未注公差值 GB/T1800.2—2009 9产品几何技术规范（GPS) ）极限与配合第2部分：标准公差等级和孔、轴
极限偏差表
GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T2970—2004厚钢板超声波检验方法 GB/T3274碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T3323—2005金属熔化焊焊接接头射线照相 GB/T5117 非合金钢及细晶粒钢焊条 GB/T5118 热强钢焊条 GB5226.1 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T7233.1一2009铸钢件超声检测第1部分：一般用途铸钢件 GB/T8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB/T9439—2010灰铸铁件 GB/T9444—2007铸钢件磁粉检测 GB/T10095.1—2008 圆柱齿轮 精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2—2008 圆柱齿轮 精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T11345—2013 焊缝无损检测 超声检测技术、检测等级和评定 GB/T13306标牌 GB/T16746 锌合金铸件 GB/T29712—2013焊缝无损检测 超声检测验收等级 GB/T50561建材工业设备安装工程施工及验收规范 JB/T5000.15一2007重型机械通用技术条件第15部分：锻钢件无损检测 JB/T6396—2006 6大型合金结构钢锻件技术条件 JB/T6397—2006 6大型碳素结构钢锻件技术条件 JB/T6402—2006 大型低合金钢铸件
1 GB/T32994—2016
JC/T401.3 建材机械用铸钢件 第3部分：缺陷处理规定 JC/T402水泥机械涂漆防锈技术条件 JC/T406 水泥机械包装技术条件 JC/T532 建材机械钢焊接件通用技术条件
3 型号与基本参数
3.1型号
O/OX
Y
回转窑筒体公称长度（m）回转窑筒体变径公称内径（m），无变径可省略回转窑筒体公称内径（m）回转窑代号
示例1：简体内径为4m，窑体长度60m的回转窑标记为：
GB/T 32994—2016
Y4X60
水泥工业用回转窑
示例2：简体内径为6m，筒体扩大内径为6.4m，窑体长度90m的回转窑标记为：
GB/T32994—2016
Y6/6.4X90
水泥工业用回转密
3.2 基本参数
回转窑的基本参数应包含表1中的内容。
表 1 回转窑基本参数
基本参数
项目规格/m 产量/(t/d) 功率/kW
公称内径（3~6.4)×公称长度（40~110)
500~12000 37~1 200
≤5.5 ≤15 3.5%、4.0% 液压或机械
主传动转速/(r/min) 辅助传动转速/(r/h）
密体斜度挡轮型式
注：密体斜度指筒体倾斜角度的正弦值、
4 要求
4.1 基本要求 4.1.1回转窑产品应符合本标准的规定，并按规定程序批准的设计图样、技术文件和技术规范制造、安装和使用。本标准和设计图样、技术文件和技术规范未规定的技术要求，应符合相关国家标准及行业标准中的有关规定。 4.1.2 图样上机械加工面的未注公差值的极限偏差应符合GB/T1804一2000中m级的规定，非机械 2
