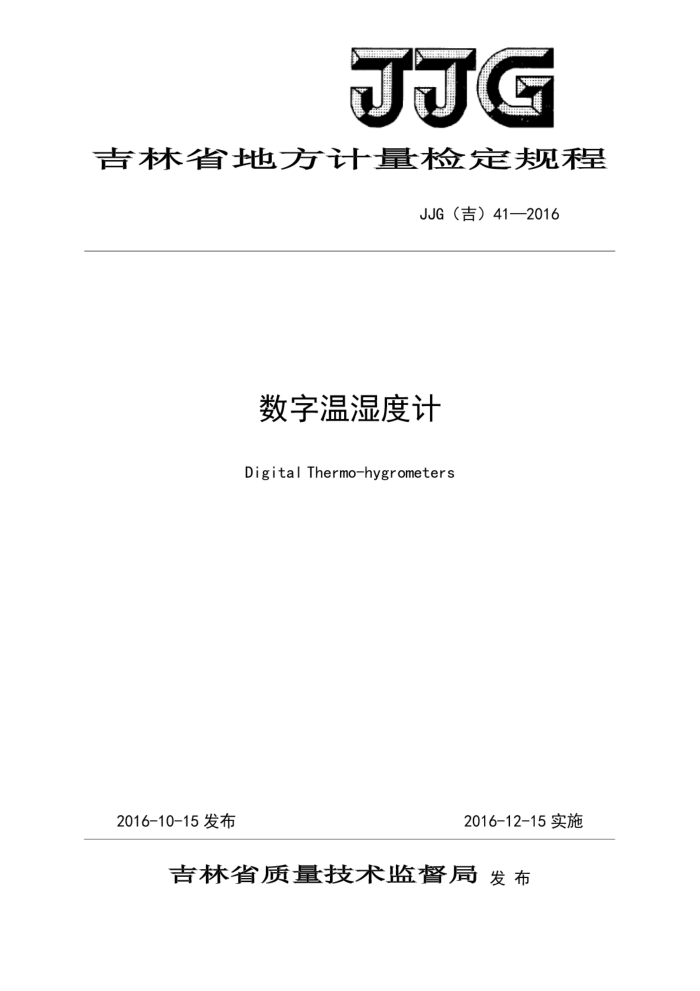

JJG
吉林省地方计量检定规程
JJG（吉）41—2016
数字温湿度计
Digital Thermo-hygrometers
2016-10-15发布
2016-12-15实施
吉林省质量技术监督局 发布 JJG（吉）41-2016
数字温湿度计检定规程
..
JJG（吉）41-2016
VerificationRegulationof Digital
Thermo-hygrometers
归口单位： 吉林省质量技术监督局
主要起草单位： 吉林省计量科学研究院
本规程由吉林省计量科学研究院负责解释 JJG（吉）41-2016
本规程主要起草人：
杨 雪 （吉林省计量科学研究院）孙航 （吉林省计量科学研究院）沙鹏 （吉林省计量科学研究院）
参加起草人：
周振宇 （吉林省计量科学研究院）国庆 （吉林省计量科学研究院）张雍 （吉林省计量科学研究院） JJG（吉）41-2016
目录
(II)
引言 1 范
(1)
围.
引
文
2 件· 3 述· 4 求 5 求. 6 制·· 7 检定项目和检定方法 8 检定结果的处理和检定周期·
用
(1)
概
(1)
量
性
计
能
要 (2) 要 (2) 控 (2)
用
技
术
通
计
量
器
具
(4) (6)
A检 定 原 始 记 录 格
录
附式· 附录B检定证书/检定结果通知书内页信息及格式
(7)
(9) JJG（吉）41-2016
引言
本规程是依据JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》为基础而制定的。
不确定度评定实例按照JJF1059.1一2012《测量不确定度评定与表示》的要求评定本规程为首次制定。
II JJG（吉）41-2016
数字温湿度计检定规程
1范围
本规程适用于温度测量范围为（5～50）℃、相对湿度测量范围为（10～95）%的数字
温湿度计（以下简称温湿度计）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件：
JJG205-2005《机械式温湿度计检定规程》
JJF1076-2001《湿度传感器校准规范》
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程，
3概述
温湿度计主要由感温元件、感湿元件、测量电路和显示部分组成，其原理是利用温湿
度敏感元件随温度、湿度的变化而产生不同电量特性，经过信号处理，以数字形式直接显
示出温度值和相对湿度值的仪器。
温度元件包括工业铂电阻、半导体器件、热敏电阻等。
湿度元件包括湿敏电容、湿敏电阻或湿敏谐振器等。
温湿度计工作原理如图1所示。
温度元件
信号处理
测量电路
数字显示
湿度元件
图1.温湿度计工作原理图
4计量性能要求
1 JJG（吉）41-2016
4.1温度示值误差：不大于土2.0℃。
4.2相对湿度示值误差：
a）不大于土5%（相对湿度在40%～70%，20℃时）；
b）不大于土7%（相对湿度在40%以下或70%以上，20℃时）。
4.3温度回差/相对湿滞误差
4.3.1温度回差：不大于土0.5℃。
4.3.2相对湿滞误差：不大于土3%。
4.4重复性
4.4.1温度重复性：不大于0.5℃。
4.4.2相对湿度重复性：不大于2%。 5通用技术要求 5.1外观：仪表的名称、型号规格、测量范围、制造厂名或商标、出厂编号等应有明确的
标记。 5.2仪表外露部件（端钮、面板等）不应松动、破损；数字指示面板不应有影响读数的缺陷。 5.3外接传感器引线必须接触良好。
5.4仪表显示值应清晰、无叠字、亮度均匀，不应有不亮、缺笔划等现象；数字显示不应
出现间隔跳动的现象；小数点、极性和过载的状态应显示正确
6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
6.1环境条件
6.1.1环境温度：（15～25）℃ 2 JJG（吉）41-2016
6.1.2相对湿度：小于85%
6.2检定用仪器设备
6.2.1标准器具
精密露点仪
选用配铂电阻温度计的冷镜式精密露点仪，能同时显示露点温度、相对湿度和温度。
其技术指标满足表1的要求。
表1精密露点仪性能指标测量范围（5~50）℃ （-40~40）°CDP
最大允许误差 ±0.1℃ ±0.2℃DP
项目温度露点
6.2.2配套设备
a) 温湿度检定箱
温湿度检定箱必须具有自动调温调湿功能，箱内工作室的有效容积应不小于40L，应
配有开门和大面积透明观察窗，其技术指标应满足表2的要求。箱内风速应不大于0.2m/s。
表2温湿度检定箱
项目温度范围温度均匀度温度波动度相对湿度范围相对湿度均匀度相对湿度波动度
技术指标 (5~50）℃ 0.3℃ ±0.2℃
（10~95）%（20℃时）
1.0%（20℃时）
±0.8%（20℃时）
注：温湿度检定箱温湿度均匀度、波动度的定义及测试方法见JJG205-2005《机械式温湿度计检定规程》附录D。
b）温湿度计
3
