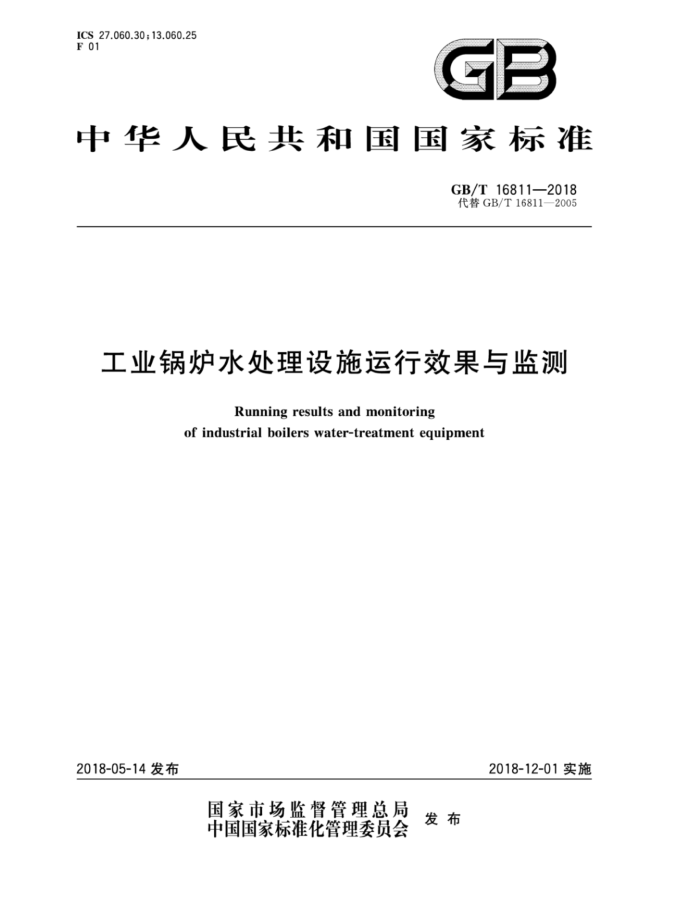

ICS 27.060.30;13.060.25 F 01
GB
中华人民共和国国家标准
GB/T16811—2018 代替GB/T16811—2005
工业锅炉水处理设施运行效果与监测
Running results and monitoring
of industrial boilers water-treatment equipment
2018-12-01实施
2018-05-14发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T16811—2018
目 次
前言 1 范围 2 规范性引用文件
1
术语和定义分类运行效果要求，日常水质监测运行效果定期检测与评价
3
4
....
5 6
2
6
7
附录A（资料性附录） 工业锅炉水质定期检验报告. 附录B（规范性附录） 离子交换树脂经济运行指标检测方法附录C（规范性附录） 反渗透运行指标检测附录D（资料性附录） 锅炉阻垢缓蚀剂效果的检测方法附录E（资料性附录） 水处理设施运行效果定期检验报告：
11 12 14 17 22
.
. GB/T 16811—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T16811一2005《工业锅炉水处理设施运行效果与监测》。与GB/T16811一2005
相比，除编辑性修改外主要技术变化如下：
修改了范围（见第1章，2005年版的第1章）；规范性引用文件中增加了6个引用标准（见第2章，2005年版的第2章）；
一增加了术语和定义（见第3章)；
修改了水处理设施分类，增加了反渗透设备、除铁设备等（见第4章，2005年版的第3章）；增加了预处理设备、反渗透设备、除氧设备、除铁设备、排污装置、汽水取样装置和在线监测仪表运行效果要求，修改了离子交换器、加药装置和药剂运行效果要求，增加了对排污装置要求（见第5章，2005年版的第4章）；修改了锅炉水质日常监测的规定（见第6章，2005年版的第5章）；修改了运行效果定期检验检测与评价（见第7章，2005年版的第6章）；附录中修改了工业锅炉水质监测报告、工业锅炉水处理设施经济运行效果监测报告，增加了离子交换树脂经济运行指标检测方法、反渗透运行指标检测方法、锅炉阻垢缓蚀剂效果检测方法，删除了2005年版的附录C(见附录A、附录B、附录C、附录D、附录E，2005年版的附录A、 附录B、附录C)。
本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。 本标准起草单位：中国锅炉水处理协会、广州市特种承压设备检测研究院、咸阳市质量技术监督局、
北京康洁之晨水处理技术有限公司、江苏省特种设备安全监督检验研究院无锡分院、大连市锅炉压力容器检验研究院、深圳市特种设备安全检验研究院、新疆巴音郭楞蒙古自治州特种设备检验检测所、巴彦漳尔市特种设备检验所、汇科琪（天津)水质添加剂有限公司、珠海京工检测技术有限公司、河南四季青环保工程有限公司。
本标准主要起草人：金栋、杨麟、葛升群、王世杰、邓宏康、赵博、张居光、苏勇、张晓丽、冯培轩、
郭琳媛、王磊、陈建兴。
本标准所代替标准的历次版本发布情况为：
GB/T16811—1997GB/T16811—2005。
II GB/T16811—2018
工业锅炉水处理设施运行效果与监测
1范围
本标准规定了工业锅炉水处理设施分类、运行效果、日常水质监测、运行效果定期检验与评价，本标准适用于额定出口蒸汽压力小于3.8MPa，且以水为介质的固定式蒸汽锅炉、汽水两用锅炉和
热水锅炉的水处理设施。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T150（所有部分）压力容器 GB/T 1576 工业锅炉水质 GB/T 6907 锅炉用水和冷却水分析方法 水样的采集方法 GB/T 12149 工业循环冷却水和锅炉用水中硅的测定 DL/T502.21 火力发电厂水汽分析方法第21部分：残余氯的测定（比色法） DL/T 502.22 火力发电厂水汽分析方法 法第22部分：化学耗氧量的测定（高锰酸钾法） DL/T 588 水质 污染指数测定
3 术语和定义
下列术语和定义适用于本文件。
3.1
工业锅炉水处理设施 industrial boilerswater-treatment equipment 防止或减缓工业锅炉及水汽系统腐蚀和结垢，防止汽水共腾，调节水质、监测水质的设备和装置。
3.2
预处理 pretreatment 使水质达到后续设备处理条件的前期处理措施。
3.3
除氧处理 deoxygenationtreatment 通过物理或化学方法除去水中溶解氧的工艺措施
3.4
除铁处理 deferrizationtreatment 通过机械截留或氧化-机械截留方法，除去水中铁的工艺措施。
3.5
加药处理 chemical dosingtreatment 通过针对性投加化学水处理药剂，达到特定效果的水处理工艺措施
3.6
在线监测仪表 on-line monitoring instrument 锅炉水汽系统设置的，连续自动监测水汽指标的分析仪表。
1 GB/T16811—2018
分类
4
工业锅炉水处理主要设施分类如下： a) 预处理设备； b) 离子交换设备； c) 反渗透设备； d) 除氧设备； e) 除铁设备； f) 加药装置； g) 排污装置； h) 取样装置和在线监测仪表。
5 运行效果要求
5.1 预处理设备运行效果要求
预处理设备运行效果应保证出水水质符合下一级水处理设施进水水质要求，前置于离子交换器和
反渗透装置的预处理设备，出水应符合表1的规定。
表1 前置于离子交换器、反渗透装置的预处理设备出水要求
项 目 pH(25 ℃)
离子交换软化
反渗透 3.0~11.0
离子交换除盐
对流(逆流)再生≤2.0
浊度/FTU
≤1.0
顺流再生≤5.0
≤0.1
游离余氯/（mg/L)
铁/(mg/L)
≤0.05
≤0.30
化学耗氧量COD%（以O计)/(mg/L)
≤3
≤5
污染指数SDI
单级钠≤6.5 双级钠≤10.0
硬度/(mmol/L)
≤400
电导率(25C)/(μS/cm)
注1：当反渗透系统设有保安过滤器时，反渗透系统的进水水质是指保安过滤器的人口水质。 注2：当水源水硬度超过离子交换软化器进水要求时，宜采用沉淀软化法预除硬度。 注3：离子交换除盐系统进水电导率大于400μS/cm，宜采用反渗透预除盐装置。
5.2 离子交换设备运行效果要求
离子交换设备出水水质应符合表2的规定，经济运行效果应符合表3的规定。
2 GB/T 16811—2018
表 2 离子交换设备出水水质指标
出水合格指标
二氧化硅 电导率(25℃) 碱度 出水氯离子/
系统类型
硬度 mmol/L ≤0.03 ≤0.03 ≤0.03 20
mmol/L 进水氯离子与进水相同 0.8~1.2
μg/L
μS/em
钠离子软化石灰-钠离子软化氢-钠软化一级化学除盐
一
≤1.1
0.5~1.0
≤100
≤10
表3 离子交换设备经济运行指标
合格指标 >55 ≥80 ≥800 >800
项 目
顺流再生对流(逆流)再生树脂强酸阳树脂弱酸、强酸联合工艺
离 利用率/% 实际子交换 工作交换脂 容量/(mol/m） 阳床
软化
NaCI再生 HCI再生 HCI再生 NaOH再生顺流再生对流(逆流)再生顺流再生对流(逆流)再生
树
弱酸树脂≥2000/强酸树脂≥1000
≥250 ≤6 ≤4 ≤6 ≤3 ≤2.5 ≤3 ≤12 ≤3 ≤7 ≤15 ≤120 ≤100 ≤80 ≤55 ≤40 ≤50 ≤120 ≤65
阴床 强碱阴树脂软化
树脂
离
强酸阳树脂弱酸阳树脂 顺流或对流（逆流）再生弱酸、强酸联合工艺
子 正洗 阳床
交 水耗/(m/m）换树脂
对流(逆流)再生
顺流再生对流(逆流)再生
阴床 强碱阴树脂
固定床连续床
年消耗率/%
顺流再生对流(逆流)再生顺流再生对流(逆流)再生
盐耗/(g/mol) 软化
树脂
再生剂 酸耗/(g/mol) 阳床耗量
强酸阳树脂弱酸阳树脂 顺流或对流(逆流)再生弱酸、强酸联合工艺
对流(逆流)再生
顺流再生对流(逆流)再生
碱耗/(g/mol) 阴床注1：流动床、移动床为连续床，其余离子交换设备为固定床。 注2：对流（逆流)再生固定床、双室床、浮动床（单、双室）、流动床、移动床、满室床需符合对流（逆流)再生指标。
强碱阴树脂
3 GB/T 16811—2018
5.3 反渗透设备运行效果要求
反渗透设备运行效果应符合表4的规定。
表4 反渗透设备运行指标
合格指标
项 目回收率/%
产水量<4m/h 产水量4m/h~40m/h 产水量>40m*/h
≥70
≥30
>50 ≤10 ≥90 ≤10
回收率比初始值下降率/%
脱盐率/%
脱盐率比初始值下降率/%
产水量/（m/h) 产水量比初始值下降率/%
符合设计要求
≤15 符合设计要求
段间压差/MPa 段间压差比初始值增加率/%
≤15
5.4 除氧设备运行效果要求
5.4.1 经除氧处理后的锅炉用水应符合GB/T1576对溶解氧指标的控制要求。 5.4.2 采用化学除氧时，除氧剂应加人给水系统，除氧剂中不得有造成锅炉发生电偶腐蚀的金属离子，除氧剂残余量应符合药剂生产厂要求。 5.4.3采用热力除氧设备时，除氧器运行压力、负荷变化、除氧水箱水位、除氧温度、终温差应符合设计要求。 5.4.4 采用真空除氧设备时，除氧器真空度、水温、负荷变化应符合设计要求，并应采取防止外部空气泄漏进人除氧器的可靠措施。 5.4.5 锅炉给水除氧不宜采用二氧化碳解析除氧。 5.5 除铁设备运行效果要求
除铁设备运行流速、运行周期、反洗强度应符合设计要求，运行效果应符合表5的规定。
表5 除铁设备运行指标
项目
合格指标 ≤0.30 ≥6.0 ≤8
出水全铁含量/（mg/L)
出水pH(25C) 自耗水率/%
5.6 加药装置和药剂运行效果要求
加药装置应无泄漏、有可靠的安全保护措施，阻垢剂、除氧剂的残余量应符合GB/T1576的规定，运行效果应符合表6的规定。
1 GB/T16811—2018
表6 加药装置和药剂运行效果指标
项目加药流量/(L/min) 流量调节精度/% 阻垢剂的阻垢率Rz/% 锅炉年腐蚀速率/（mm/a)
合格指标符合设计要求
±10 ≥85 ≤0.075
5.7 排污装置运行要求
排污装置应无泄漏，排污扩容器应有可靠的安全保护措施，排污扩容器液位控制应符合设计要求， 5.8 汽水取样装置和在线监测仪表运行要求
汽水取样装置和在线监测仪表运行效果应符合表7的规定。
表 7 汽水取样装置和在线监测仪表的运行指标
项目取样器出水温度/℃C 取样水样流量/（mL/min）电导率仪整机基本误差/% pH计整机基本误差硬度仪整机基本误差/%
合格指标 ≤40 500~700 《±5 ≤±0.04 ≤±10
日常水质监测
6
锅炉水质日常监测应由锅炉使用单位持证上岗人员化验和记录，监测项目及频次应符合表8、表9 的规定；分析方法应按GB/T1576执行
表8 蒸汽锅炉和汽水两用锅炉监测项目及频次
给水
锅水
监测项目
额定蒸发量<4t/h 额定蒸发量≥4t/h 额定蒸发量<4t/h 额定蒸发量≥4t/h
监测频次 8 h 8 h 8 h 一一
监测频次 4 h 4 h 4 h 8 h 一
监测频次一 8 h 8 h
监测频次一 4 h 4 h
总硬度 pH 氯离子含量溶解氧" 全碱度酚酰碱度
一
一
8 h 8 h
4 h 4 h
5
