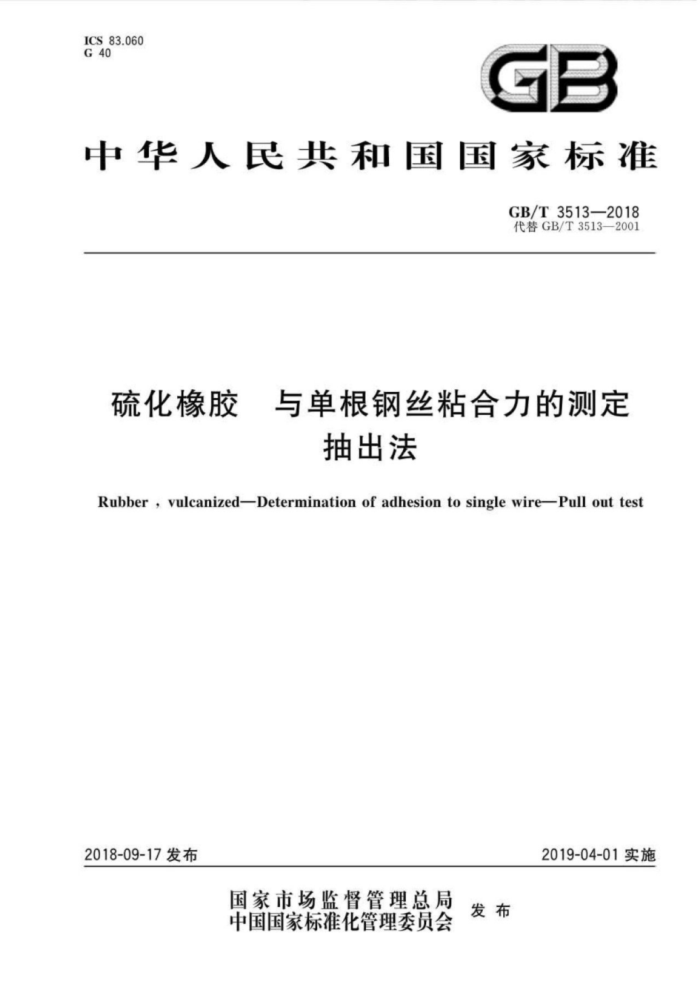

ICS83.060 G 40
GB
中华人民共和国国家标准
GB/T3513—2018 代替GB/T3513—2001
硫化橡胶 与单根钢丝粘合力的测定
抽出法
Rubber,vulcanizedDeterminationof adhesion to singlewirePullouttest
2019-04-01实施
2018-09-17发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 3513—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T3513—2001《硫化橡胶 与单根钢丝粘合力的测定 抽出法》，与GB/T3513
2001相比主要技术变化如下：
将范围中的“钢丝胎圈”改为“胎钢丝”（见第1章）；将模具示意图中“1.15”改为"1.15d”（见图1)；一增加了对拉力机的要求采用符合GB/T17200要求的拉力试验机”（见4.2)；一增加了钢丝夹持器的推荐类型及对夹持面的要求（见4.3）；
-
删除了“用电或蒸汽给上、下模板加热”（见4.4）；增加了硫化温度控制范围（见4.4）；增加了脱模剂的内容（见4.6）；增加了附录A校准时间表。
-
-
本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会通用试验方法分技术委员会（SAC/TC35/SC2）
归口。
本标准起草单位：双星集团有限责任公司、徐州徐轮橡胶有限公司、风神轮胎股份有限公司、三角轮胎股份有限公司、怡维怡橡胶研究院有限公司、贵州轮胎股份有限公司、安徽佳通乘用子午线轮胎有限公司、万力轮胎股份有限公司、北京橡胶工业研究设计院有限公司、山东大业股份有限公司、江苏明珠试验机械有限公司。
本标准主要起草人：郭菲、刘练、韦帮风、任绍文、麻天成、许秋焕、倪淑杰、刘爱芹、杨中芳、冯萍、 王丽娥、刘治江、吴咸鹤、陈宇涛、谢君芳、李静、李文军、王玲玉。
本标准所代替标准的历次版本发布情况为：
GB/T3513—1983、GB/T35132001
I GB/T3513—2018
硫化橡胶 与单根钢丝粘合力的测定
抽出法
警示一一使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符合国家法规是使用者的责任
1范围
本标准规定了硫化橡胶与单根钢丝粘合力测定的方法本标准适用于以单根钢丝为增强的橡胶制品和胎圈钢丝。 注：通常胎圈钢丝为镀黄铜、青铜或锌等的单根钢丝。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2941 橡胶物理试验方法试样制备和调节通用程序（GB/T2941一2006，ISO23529：2004， IDT)
GB/T6038 橡胶试验胶料配料、混炼和硫化 设备及操作程序（GB/T6038—2006，ISO2393： 1994,MOD)
GB/T15340 天然、合成生胶取样及其制样方法（GB/T15340—2008，ISO1795：2000，IDT） GB/T172002008 橡胶塑料拉力、压力和弯曲试验机（恒速驱动）技术规范（ISO5893：2002，
IDT)
GB/T25269—2010 橡胶 试验设备校准指南（ISO18899：2004，IDT）
3原理
将钢丝按规定尺寸包埋在橡胶块中进行硫化，然后在拉力机上测定每根钢丝沿钢丝轴向从胶块中抽出时所需要的力。
4仪器和材料
4.1模具
如图1所示，中模模腔尺寸为长度200mm、宽度50mm、深度12.5mm。在垂直于模腔长度方向上开15个斜口槽，每个斜口槽间隔距离为12.5mm，深度为6.3mm。中模与上、下金属模板共同组成模具。
如果使用图1所示模具硫化的试样进行试验，出现多于五根钢丝发生早期断裂（钢丝尚未抽出而提前断裂）的情况。则经双方协商同意，可使用模腔宽度小于50mm的模具。
1 GB/T3513—2018
单位为毫米
200 15档×12.5
1.15d
创图4—4
a)
O
12. 5 6.3
上模板
zO!
下横板
b)
注1：材料，钢。 注2：磨圆所有尖角、
注3：公差：所有尺寸±0.2，角度士 ，除非已标明。 注4：d为钢丝直径。
图1 模具示意图
2 GB/T3513—2018
4.2 拉力试验机
应符合GB/T17200一2008的要求，测定负荷应在其满量程15%～85%。夹持器移动速度应为 50mm/min士5mm/min，或经双方协商同意增加至最高150mm/min士15mm/min。拉力试验机夹持器移动速度不同，所得试验结果不可比， 4.3 试样夹持器
如图2所示，是为橡胶试样制作的专用夹持器。夹持钢丝的夹持器应有足够的力并能使试样垂直于夹持器轴线，以防止试样在夹持器内滑移和钢丝早期断裂
用于夹持钢丝的夹持器推荐类型有：气动平推夹具、楔形夹具等。夹持面应选用合适的齿纹，以防止试验时钢丝打滑。
单位为毫米
100
14.5 27
精的中心控 +12.5
注1：材料，钢。 注2：磨圆所有尖角。 注3：公差：所有尺寸±0.2，角度士 ，除非已标明。
图2 试样夹持器示意图
4.4 硫化机
应符合GB/T6038的规定，硫化温度应保持在设定温度的士3℃范围内。 4.5 溶剂
经双方协商同意，允许使用溶剂以保持胶料和钢丝表面的清洁。 合适的溶剂为馏程40℃~141℃的无铅汽油，最大回收率达97%。
4.6 脱模剂
为了便于脱模，可使用适当的脱模剂。但是过量的脱模剂应及时擦去，特别是钢丝插槽附近过量的脱模剂。如使用脱模剂，应在试验报告中注明。 4.7 胶料 4.7.1 天然、合成生胶应按照GB/T15340进行取样及制样。混炼胶应按照GB/T6038进行配料、硫
3 GB/T3513—2018
化操作。 4.7.2由于粘合强度会受未硫化胶储存时间和储存条件的影响，所以应说明胶料的储存条件和储存期限。 4.7.3将胶料预制成厚度约为7mm的胶片，放在平整、洁净、干燥的金属板上，用清洁的玻璃纸或塑料膜紧贴覆盖其表面，以避免存放或裁取时受到污染。胶片在使用前应在GB/T2941规定的标准实验室温度下存放。 4.8校准
试验设备应按附录A进行校准。
5试验步骤
5.1 钢丝试样制备
把钢丝剪切成250mm300mm长，放在干净的布或纸上。在任何情况下，只能接触钢丝两端，严禁触碰埋入橡胶试样部位的钢丝。如果钢丝表面需要清洁处理，应使用溶剂浸过的软布轻擦钢丝表面。 5.2橡胶试样制备
从预制好的约7mm厚的胶片上裁取两条长200mm、宽50mm的胶条。使用时，取下胶料表面的玻璃纸或塑料膜。胶料表面应保持洁净、干燥，必要时，可用溶剂清洁表面，清洁后需干燥10min~ 20min，然后再进行硫化。 5.3 样品制备及硫化 5.3.1 在规定的硫化温度下预热模具，包括上、下模板。 5.3.2 从平板硫化机上取出模具，去掉上模板。 5.3.3 让胶料干净面朝上，用适当的工具把下层胶料压入模具。 5.3.4 把钢丝逐一嵌入斜口槽中，作好标记。钢丝一端露出25mm，另一端露出约150mm。 5.3.5 将上层胶料放入模具中，于净面朝下，用适当的工具压紧胶料 5.3.6合上上模板，把模具放入硫化机，施加压力不小于3.5MPa，但也不应过大，否则会损坏模具。在规定的温度、压力和时间下硫化试样。 5.3.7模具自预热后从硫化机中取出，至装好未硫化试样放回硫化机，全过程的时间不应超过3min。 5.3.8硫化结束后，把模具从硫化机中取出，使试样脱模。硫化后的试样应在GB/T2941规定的标准实验室条件下调节不少于16h，切去从胶料边缘露出25mm的那部分钢丝。 5.3.9硫化与试验之间的时间间隔最短为16h，最长不超过28天。 5.4 测试程序
将试样放置于拉力试验机的胶块夹持器上，小心调整试样使钢丝位于测试孔中央。在拉力机负荷装置归零后，把第一根钢丝夹到钢丝夹持器上，启动试验机。当该钢丝完全抽出之后，停机，把下一根钢丝对准中心后，夹住钢丝，开动试验机，抽出钢丝。重复上述过程，直至15根钢丝全部抽出。试验过程中不应出现钢丝打滑现象。
4 GB/T3513—2018
6 试验结果的表示
6.1 以牛顿为单位记录单根钢丝与橡胶的粘合力。 6.2计算算术平均值，精确到整数位，但位于试样两端的钢丝抽出结果不能算入。当试验中发生钢丝尚未抽出而提前断裂现象或出现钢丝打滑现象时，该钢丝抽出结果作废。必要时算出同一批样品的标准偏差和变异系数。
7 试验报告
试验报告应包括下列内容： a) 采用本标准的名称及编号； b) 钢丝的名称、批号、规格、数量和产地； c) 对胶料的详细说明及硫化时间和温度； d) 试验温度； e) 所用试验机的类型、拉伸速度； f) 与本标准的不同处，例如使用了模腔宽度小于50mm的模具； g) 是否使用脱模剂； h) 是否使用溶剂； i) 所有单个试样的试验结果及其平均值； j) 试验日期； k) 试验者。
5 GB/T3513—2018
附录 A （规范性附录）校准时间表
A.1 核查
在进行任何校准之前，应通过核查确认需校准项目的状况，并记录在校准报告或证书上。报告中应记录校准是在试验设备“验收”状态下进行的，还是在纠正异常或故障维修后进行的。
应确认试验设备能够达到正常的预期目的，包括规定的所有参数和不需要正式校准的参数。如果这些参数有可能发生变化，则应在校准程序中写明需要进行期间核查。
A.2 时间表
试验设备的验证、校准是本标准的规范性要求。除非另有规定，校准的频率和程序由各试验室根据 GB/T25269—2010的规定自行决定。
表A.1列出了本试验方法中涉及的所有参数，包括规定的要求。（这些）参数和要求涉及主要的试验设备、设备的部件或试验所需的附件。
对于每项参数，校准程序由GB/T25269一2010、其他出版物或专门针对于该试验方法的详细程序给出（如有比GB/T25269一2010更详细的校准程序，则应优先采用）。
每项参数的校准率都由一个字母代码表示，校准时间表中使用的字母代码如下： C需要确认，但不需测量； N仅需初始校准； SGB/T25269—2010中指定的标准的时间间隔。
国
表 A.1 校准时间表
GB/T25269—2010
参数模具硫化压力 符合GB/T6038的规定拉力试验机 符合GB/T17200—2008的规定负荷传感器 符合GB/T17200—2008的2级精度
要求
备注
校准频率
中的章条 15.2
N N s s
符合4.1的规定
c 21.1 21.2 23.4 c c
s 见GB/T17200—2008
50mm/min~150mm/min范围内的恒定速率
夹持器移动速度夹持试样的上夹具 符合4.3的规定夹持试样的下夹具 符合4.3的规定材料：
所述公差
N N
一胎圈钢丝；一未硫化胶料；一溶剂，用于保持胶 推荐使用无铅汽油，馏程为40℃~141℃，最大回收率达97%。
符合标准规定的镀黄铜、青铜或锌等的单根钢丝。 符合标准规定的新制备的胶料。
-
料和钢丝表面的清洁 6
