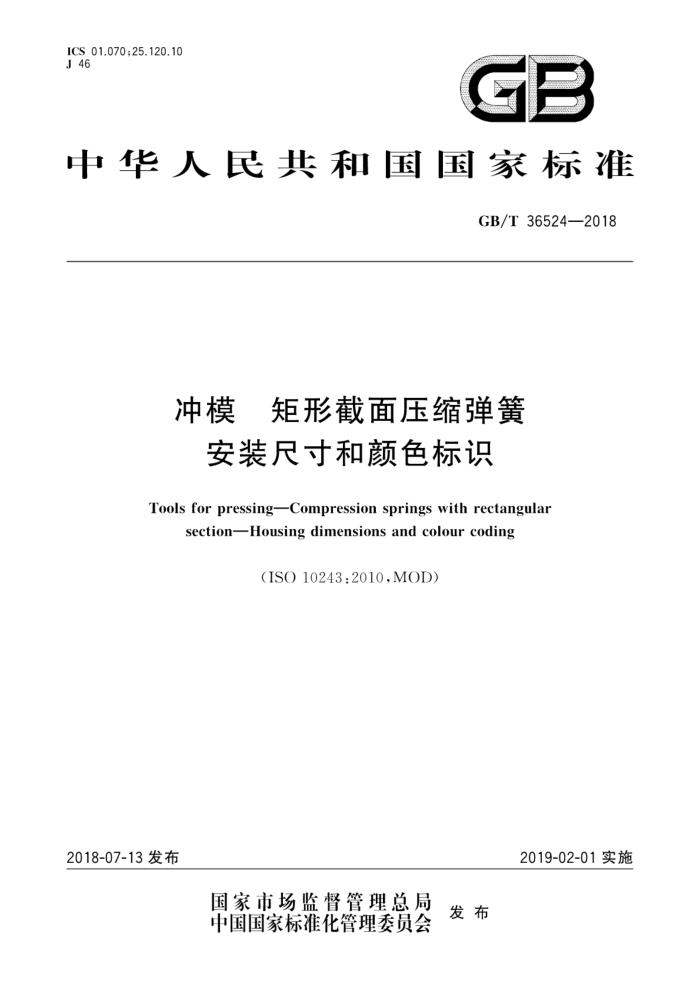

ICS01.070;25.120.10 J46
GB
中华人民共和国家标准
GB/T36524—2018
冲模 矩形截面压缩弹簧
安装尺寸和颜色标识
Tools for pressing-Compression springs with rectangular
section-Housing dimensions and colour coding
(ISO 10243:2010,MOD)
2019-02-01实施
2018-07-13发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T36524—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO10243：2010《冲模矩形截面压缩弹簧安装尺寸和颜色标
识》。
本标准与ISO10243：2010相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（丨）进行了标示。相应技术性差异及其原因如下：
将表1中的公差“士1%”改为“士1%L。”，使表述更明确。 本标准还做了下列编辑性修改：
修改了“2.2自由长度L。的公差”中“自由长度L。的公差应符合图1和表1的规定。”为“自由长度L。的公差应符合表1的规定。”；一删除了表2～表5表头中。尺寸代号或数值与单位之间的分隔线，
本标准由全国模具标准化技术委员会（SAC/TC33）提出并归口本标准起草单位：安徽江淮汽车集团股份有限公司、常州市东力机械有限公司、安徽擎天伟嘉装备
制造有限公司、华南理工大学、东莞市正标检测技术有限公司、宁波宏协股份有限公司、安徽建筑大学、 夏门美科安防科技有限公司，浙江欧意智能厨房股份有限公司，西安旭迈智能家电科技有限公司，桂林电器科学研究院有限公司。
本标准主要起草人：崔礼春、王鹏、王一风、夏琴香、胡赛琳、谢剑云、雷声、汤敏、吴院生、方志明、 陈锋、朱文、刘萍、肖刚锋、王善南。
I GB/T36524—2018
冲模矩形截面压缩弹簧
安装尺寸和颜色标识
1范围
本标准规定了使用矩形截面金属线材制造的压缩弹簧的技术要求，并给出了各弹簧等级的颜色
标识。
本标准参数适用于弹簧的安装，不规定弹簧本身的质量，也未涉及所有的弹簧尺寸（如截面尺寸）、 材料或寿命
本标准将弹簧分为轻型、中型、重型和特重型四个等级，
2技术要求
2.1一般要求
符合本标准的压缩弹簧应符合图1和2.2~2.6的规定，
I.
图1压缩弹簧
2.2自由长度L。的公差
自由长度L。的公差应符合表1的规定。 GB/T365242018
表1E 自由长度的公差
La mm 25 32 38 44 51 64 76 89 102 115 127 139 152 178 203 254 305
极限偏差
±1 mm
±1% Lo
2.3 轻型压缩弹簧
符合本标准的轻型压缩弹簧应符合图1和表2的规定符合本标准的轻型压缩弹簧颜色标识为绿色
表2 轻型压缩弹簧技术参数
座孔直径 DH H15 mm
导杆直径 Da h15 mm
自由长度 Lo mm 25 32 38 44 51 64 76 305
压缩1mm所需压力
最大压缩量 40% L
±10% N 10 8.5 6.8 6 5 4. 3 3.2 1.1
mm 10.0 12.8 15.2 17.6 20.4 25.6 30.4 122
10
5
2 GB/T365242018
表2（续）自由长度 L. mm 25 32 38 44 51 64 76 89 305 25 32 38 44 51 64
最大压缩量 40% Lo
座孔直径 DH H15 mm
导杆直径 Da h15 mm
压缩1mm所需压力
±10% N 17.9 16.4 13.6 12.1 11.4 9.3 7.1 5.4 1.4 23.4 22.9 19.3 17.1 15.7 10.7 10 8.6 7.8 2.5 55.8 45 33.3 30 24.5 20 16 14 12 10.9 9.5 8.4 7.5 4
mm 10.0 12.8 15.2 17.6 20.4 25.6 30.4 35.6 122 10.0 12.8 15.2 17.6 20.4 25.6 30.4 35.6 40.8 122 10.0 12.8 15.2 17.6 20.4 25.6 30.4 35.6 40.8 46.0 50.8 55.6 60.8 122
12.5
6.3
16
8
76 89 102 305 25 32 38 44 51 64 76 89 102 115 127 139 152 305
20
10
3 GB/T36524—2018
表2（续）自由长度 Lo mm 25 32 38 44 51 64 76 89 102 115 127 139 152 178 203 305 38 44 51 64 76 89 102 115 127 139 152 178 20.3 254 305
座孔直径 DH H15 mm
导杆直径 Da h15 mm
压缩1mm所需压力
最大压缩量 40% Lo
±10% N 100 80.3 62 52.9 44 35.2 28 24 21.1 18.7 16.7 15.3 14 12.5 10.4 7 94 79.5 67 53 44 37.2 32 29 25 23 21.5 18.2 15.8 12.5 10.3
mm 10.0 12.8 15.2 17.6 20.4 25.6 30.4 35.6 40.8 46.0 50.8 55.6 60.8 71.2 81.2 122 15.2 17.6 20.4 25.6 30.4 35.6 40.8 46.0 50.8 55.6 60.8 71.2 81.2 102 122
12.5
25
16
32
4
