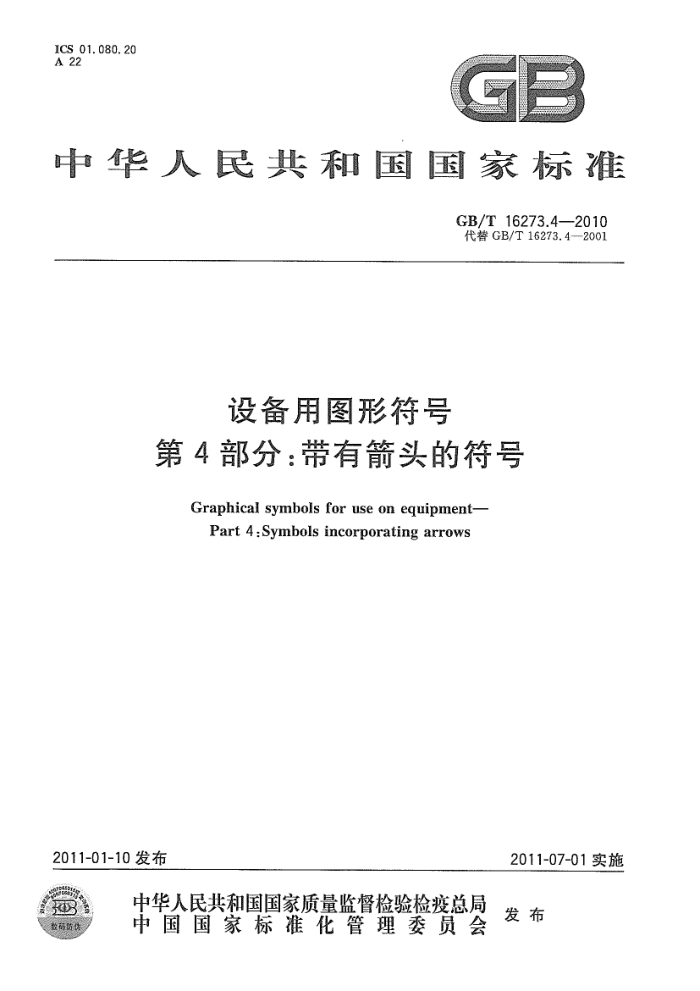

ICS 01.080. 20 A 22
中华人民共和国国家标准
GB/T 16273.4—2010 代替GB/T 16273.4---2001
设备用图形符号
第4部分：带有箭头的符号
Graphical symbols for use on equipment- Part 4 : Symbols incorporating arrows
2011-07-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 16273.4—2010
前言
GB/T16273《设备用图形符号》分为以下部分：第1部分：通用符号；第2部分：机床通用符号; 一第3部分：电焊设备通用符号；
一第4部分：带有箭头的符号； -第5部分：塑料机械通用符号，第6部分·运输、车辆检测及装载机械通用符号；
本部分为GB/T16273的第4部分，所规定的图形符号选自ISO7000：2004《设备用图形符号索引和览表》和ISO/TR10488：1991《带有箭头的图形符号概览》，图形符号的编排顺序参考 ISO/TR10488：1991《带有箭头的图形符号概览》。
本部分代替GB/T16273.4-2001《设备用图形符号 号第4部分：带有箭头的符号》，与 GB/T16273.42001相比主要变化如下，
修改3个符号：向后（向后运动)/运输工具向后运动；以铅垂生产流程方向为轴逆时针间断旋
转；以铅垂生产流程方向为轴顺时针间断旋转。 增加13个符号单向运动；双向运动；双向限位运动；回车换行；电离辐射；负载旋转；常速运
行/常速；快速运行/快速；从生产流程方向看，向右运动速度；从生产流程方向看，向左运动速度；从生产流程方向看，向右加速运动的速度；从生产流程方向看，向左加速运动的速度；弹出。
本部分由全国图形符号标准化技术委员会（SAC/TC59)提出并归口。 本部分起草单位：中国标准化研究院、机械科学研究总院、中机生产力促进中心。 本部分主要起草人：张亮、白殿一、强毅、郭汀、邹传瑜、陈永权。 本部分于2001年首次发布，本次为第一次修订。
1 GB/T 16273.4---2010
设备用图形符号
第4部分：带有箭头的符号
1范围
GB/T16273的本部分规定了用于设备上的带有箭头的图形符号，用以表示运动、运动方向、速度、 动作、动作效果、尺寸等。
本部分适用于设备的操作控制器、指示器及连接插口。 本部分不适用于各种技术文件。
2规范性引用文件
下列文件中的条款通过GB/T16273的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T15565.1图形符号术语第1部分：通用 GB/T16902.1-2004图形符号表示规则设备用图形符号第1部分：原形符号 GB/T16902.2设备用图形符号表示规则第2部分：箭头的形式和使用（GB/T16902.2-
2008,1S0 80416-2:2001,MOD)
3术语和定义
GB/T15565.1界定的术语和定义适用于GB/T16273的本部分。
4 图形符号
带有箭头的图形符号见表1～表5。 5 应用 5.1图形符号的应用应遵循GB/T16902.1--2004中8.3及GB/T16902.2的规定。 5.2使用图形符号时，应按表1中的图形符号进行等比例放大或缩小。 5.3表1～表5中位于图形符号四周的角标不构成图形符号的内容，仅为图形符号复制及应用的依据。
表1运动和运动方向
序号
图形符号
含 义
说 明
单向运动 Movement in one direction
ISO/TR 10488:1991(1)
7
1-01
1 GB/T 16273.4--2010
表1 (续)
序号
图形符号
含义
说 明
顺时针连续旋转 Direction of continuous rotation,ciockwise
ISO 7000 :2004(0004)
"
1-02
1
ISO 7000:2004(0004)
逆时轩连续旋转 Directior af eontinuous rotationrcounterclockwise
1
1~03
ISO 7000 : 2004(0920)
0
7
1-04
0
$O 7066 : 2004(0252)
y
erruote
1-05
间歇旋转 Inter rupted rotation
ISO 7000 :2004 (0431)
养
1-06
4
ISO 7000 :2004(0001)
限位直线运动 Limited rectilinear motion
r
V 1
1-07
2 GB/T 16273.4-—2010
表1 (续)
说 明
图形符号
含 义
序号
顺时针限位运动 Limited rotation clockwise
ISO 7000:2004(0006)
A
1-08
ISO 7000 : 2004(0006)
逆时针限位运动 Limited rotation counterclockwise
1-09
ISO 7000 : 2004(0521)
自起始点沿箭头方间运动 Movement in direction of arrow from a point of origin
1-10
自限位点顺时针旋转 Movement from a limit,clockwise
ISO 7000 : 2004 (0921)
V
1-11
L
自限位点逆时针旋转 Movement from a limit, counterclockwise
ISO 7000:2004 (0922)
L
1-12
L
L
ISO 7000 : 2004(0253)
渐进直线限位运动 Incremental rectilinear motion
厂
V
1-13
1
3 GB/T 16273.4—2010
表1 (续)
序号
图形符号
含义
说 明
直线重复限位 Rectilinear repeated positioning
ISO 7000 :2004(0254)
1
?
TVTVTV-
1-14
1
L
ISO 7000 : 2004(0436)
转动重复限位 Rotary regrated positioning
7
B
1-15
/
ISO/TR 1048:1991(16)
directior
O
1
1-16
O
8888
008888
ISO 7000 :2004(0005)
Rotation in
1-17
双向运动，有个限信 Movement in two directions,one limited
ISO 7000 :2004(0923)
V
1-18
L
一
ISO/TR 10488:1991(19)
双向限位运动 Movement limited in both directions
L
K
1-19
4
