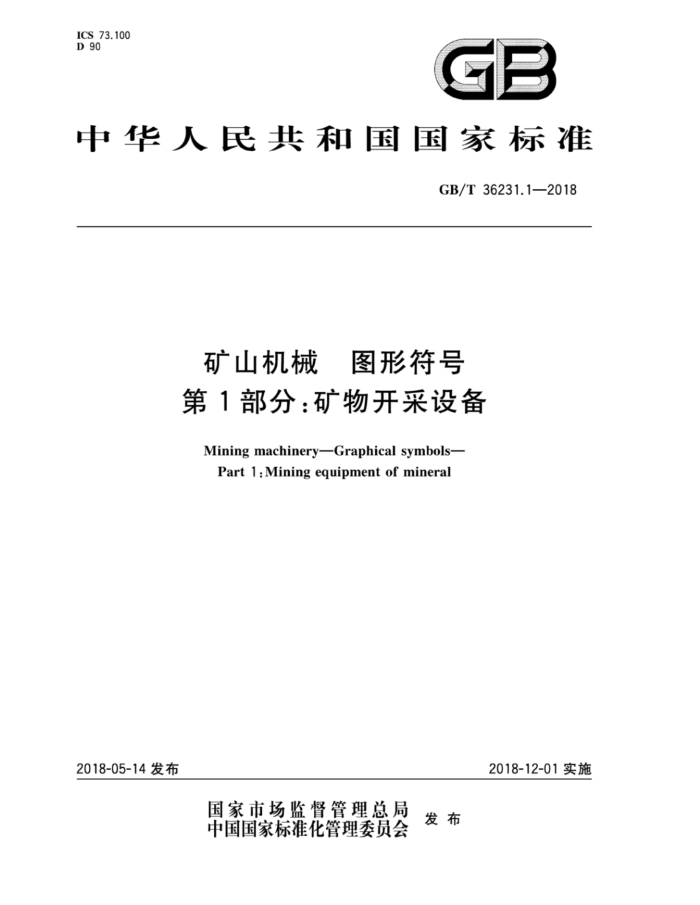

ICS 73.100 D 90
GB
中华人民共和国国家标准
GB/T36231.1—2018
矿山机械 图形符号第1部分：矿物开采设备 Mining machineryGraphical symbols-
Part 1:Mining equipment of mineral
2018-05-14发布
2018-12-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 36231.1—2018
前言
GB/T36231《矿山机械图形符号》分为两个部分：
第1部分：矿物开采设备；第2部分：矿物选别加工处理设备。
本部分为GB/T36231的第1部分本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国矿山机械标准化技术委员会（SAC/TC88)归口。 本部分起草单位：洛阳矿山机械工程设计研究院有限责任公司、浙江矿山机械有限公司、中信重工
机械股份有限公司、浙江武精机器制造有限公司、北京安期生技术有限公司、萍乡学院、江西蓝翔重工有限公司、太原重型机械集团工程技术研发有限公司。
本部分主要起草人：胡喜磊、陈雪婷、戴素江、王亚东、刘国祥、商铁军、何萍、李扬、孙刚。
I GB/T36231.1—2018
矿山机械图形符号第1部分：矿物开采设备
1范围
GB/T36231的本部分规定了矿山机械矿物开采设备图形符号及其设计原则和使用规则。 本部分适用于矿物开采工艺流程图和设备配备图、简图及有关技术文件，也适用于其他行业同类机
械的技术文件。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T16900图形符号表示规则总则 GB/T16901.1技术文件用图形符号表示规则 第1部分：基本规则 GB/T16901.2技术文件用图形符号表示规则 第2部分：图形符号（包括基准符号库中的图形
符号）的计算机电子文件格式规范及其交换要求
GB/T17450技术制图图线 GB/T20001.2标准编写规则 第2部分：符号标准
矿山机械技术文件用图形符号的设计原则
3
3.1 图形符号的设计程序及设计应遵循GB/T16900、GB/T16901.1、GB/T16901.2及GB/T20001.2 的规定。 3.2图形符号应根据表达对象的外部形状、结构特征进行设计，应清晰简洁，易于绘制，易懂，易记，易区分。 3.3本部分规定的图形符号设计在0.125M的点阵网格系统中，使用时可根据需要对图形符号在不同方向按相同比例或不同比例作适当调整，但应能完全传递原图形符号的信息。 3.4图形符号一般从表达对象的某一个方向绘制，也可以按不同视图或功能要求，绘制不同的图形符号，但应赋予不同名称。 3.5设计图形符号应用GB/T17450规定的线型绘制。 3.6对没有规定的矿山机械图形符号可按本部分的设计原则推绎、派生设计，也可引用国际标准、其他国家标准规定的符号，但应注明这些符号的含义。
4 4矿山机械技术文件用图形符号的使用规则
4.1 使用图形符号时，应用GB/T17450规定的线型绘制。 4.2 2 本部分规定的图形符号方向，在使用时可按需要旋转某一角度或成镜像配置。 4.3 可增加或删除表示运动方向的箭头。
1 GB/T 36231.1—2018
5 图形符号
5.1 井巷掘进设备的图形符号见表1。 5.2 采掘设备的图形符号见表2。 5.3 提升设备的图形符号见表3。 5.4 矿用运输设备的图形符号见表4
表 1
编号
图形符号
名称
备注
:: : ::
竖井钻机
1-01
1-02
天井钻机
..... .....
斜井钻机
103
吊罐
1-04
2 GB/T 36231.1—2018
表1(续)
名称
图形符号
备注
编号
1-05
爬罐
1-06
伞型钻架
1-07
抓岩机
1-08
护盾式掘进机
1-09
全断面掘进机
Y
纵轴式部分断面掘进机
1-10 GB/T 36231.1—2018
表1 (续)
名称
图形符号
备注
编号
横轴式部分断面掘进机
1-11
1-12
掘进钻车
钻装机
1-13
-
表 2
编号
图形符号
名称
备注
牙轮钻机
201
Q
2-02
冲击式钻机 GB/T 36231.1—2018
表2(续)
名称
图形符号
备注
编号
潜孔钻机
2-03
岩心钻机
2-04
P
螺旋钻机
2-05
C
2-06
凿岩钻机
T
2-07
地下柱式潜孔钻机
.... 0..0
2-08
车载式潜孔钻机 GB/T 36231.1—2018
表2(续)
名称
图形符号
备注
编号
D@r
铲斗装岩机
2-09
O@
2-10
耙斗装岩机
闽酒
2-11
铲运机
0...0
::::
2-12
双臂装载机
2-13
轮胎式挖掘装载机
J..
2-14
履带式挖掘装载机
轨轮式挖掘装载机
2-15
::: :
2-16
星轮装载机
6
