ICS 91.140 P 41
CJ

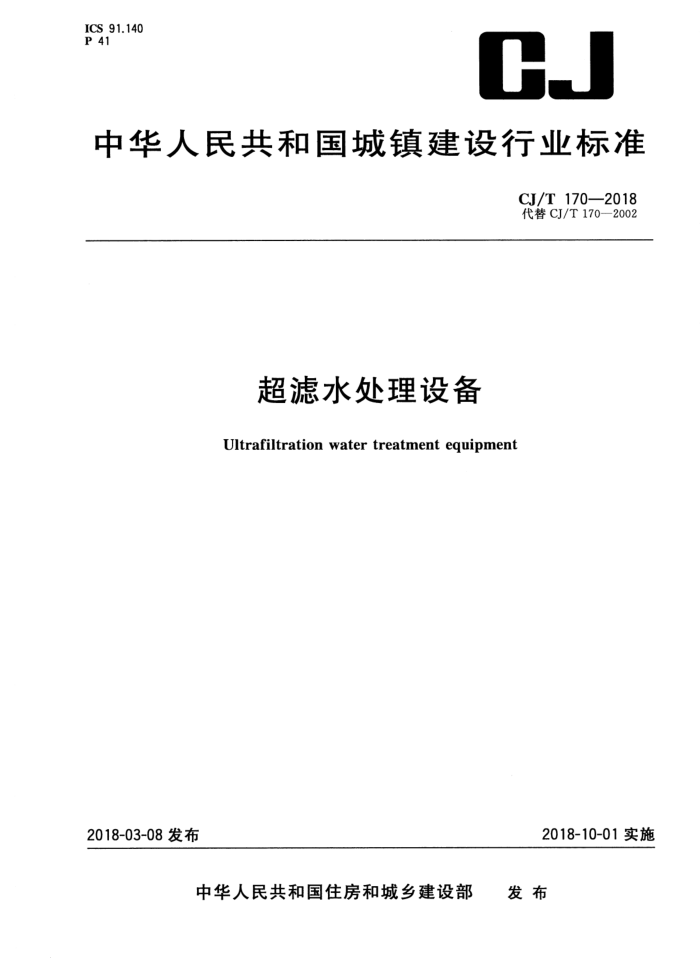

中华人民共和国城镇建设行业标准
CJ/T 170—2018 代替CJ/T170—2002
超滤水处理设备
Ultrafiltration water treatment equipment
2018-10-01实施
2018-03-08发布
发布
中华人民共和国住房和城乡建设部 CJ/T170—2018
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 分类和型号 5 要求 6 试验方法 7 检验规则
1
标志、包装、运输和贮存
8 CJ/T170—2018
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替CJ/T170--2002《超滤水处理设备》。与CJ/T170—2002相比，主要技术内容变化
如下：
增加了设备的分类要求；修改了部分术语和定义，如反冲洗、气洗等；修改了设备的试验方法；修改了设备的检验规则；修改了设备的储存要求。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准起草单位：蓝星环境工程有限公司、北京碧水源膜科技有限公司、杭州水处理技术研究开发
中心有限公司、北京赛诺膜技术有限公司。
本标准主要起草人：吉春红、杨晓伟、郑燕飞、刘明轩、李天玉、杨波、郑宏林、赵杰、林亚凯。 本标准所替代标准的历次版本发布情况为：
-CJ/T170—2002。
I CJ/T 170—2018
超滤水处理设备
1范围
本标准规定了超滤水处理设备（以下简称设备）的术语和定义、分类和型号、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于水处理中超滤膜过滤设备的生产和检验。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T5750.4生活饮用水标准检验方法感官性状和物理指标 GB/T6461金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级 GB/T9969 工业产品使用说明书总则 GB/T13384 机电产品包装通用技术条件 GB/T13922 水处理设备性能试验 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17248.3 声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量
现场简易法
GB/T18593 熔融结合环氧粉末涂料的防腐蚀涂装 GB/T20103 膜分离技术术语 GB50205 钢结构工程施工质量验收规范 GB50755 钢结构工程施工规范 DL/T588 8水质污染指数测定
3术语和定义
下列术语和定义适用于本文件。
3.1
超滤ultrafiltration，UF（缩写）以压力为驱动力，分离分子量范围为几百至几百万的溶质和微粒的过程。 [GB/T20103—2006，定义5.2.1]
3.2
超滤膜组件 ultrafiltrationmembranemodule 由超滤膜或膜元件、布水间隔件、内连接件、壳体、密封件以及布水端板或封头、壳体等组成的膜应
用基本单元。 3.3
额定产水量 trated productivity 在规定的运行条件下，将水温为25℃的生活饮用水泵入超滤设备，单位时间内所生产的产品水
1 CJ/T170—2018
的量。 3.4
切割分子量molecularweightcutoff，MWCo（缩写）超滤膜在规定条件下对某一已知分子量物质的截留率达到90%时，该物质分子量为该膜的切割分
子量。
[GB/T20103—2006,定义5.1.4]
3.5
截留率 retention 表示脱除特定组分的能力。 关系式如下：
R=(1-C,/C)×100%
式中： R—截留率，%； C。—透过液中特定组分的浓度； C：——进料液中特定组分的浓度。 ［GB/T20103—2006，定义2.1.35］
3.6
淤泥密度指数siltdensityindex，SDI（缩写）污染指数foulingindex，FI（缩写）由堵塞0.45μm微孔滤膜的速率所计算得出的、表征水中细微悬浮固体物含量的指数。 [GB/T20103—2006，定义2.3.21]
3.7
反冲洗backwashing 用产品水或水质优于透过液的水对膜进行反向冲洗的过程。
3.8
气洗airscrubbing 利用无油压缩空气与产品水的混合振荡作用、气泡的擦洗作用，松解并冲走膜表面在过滤过程中形
成的污染物的过程。 3.9
化学清洗chemicalcleaning 利用化学药品去除膜污染物的过程。 [GB/T20103—2006,定义7.2.8]
3.10
完整性检测 integritytest 检测膜组件是否存在缺陷、破损的试验方法。
3.11
维护性化学清洗 maintenancechemicalcleaning 在超滤膜产水侧加入具有一定浓度和特殊效果的化学药剂，通过循环流动、浸泡等方式，对膜表面
在过滤过程中形成的污物进行清洗的方式。
4分类和型号
4.1设备按单台/套的产水量分为下列三类：
2
