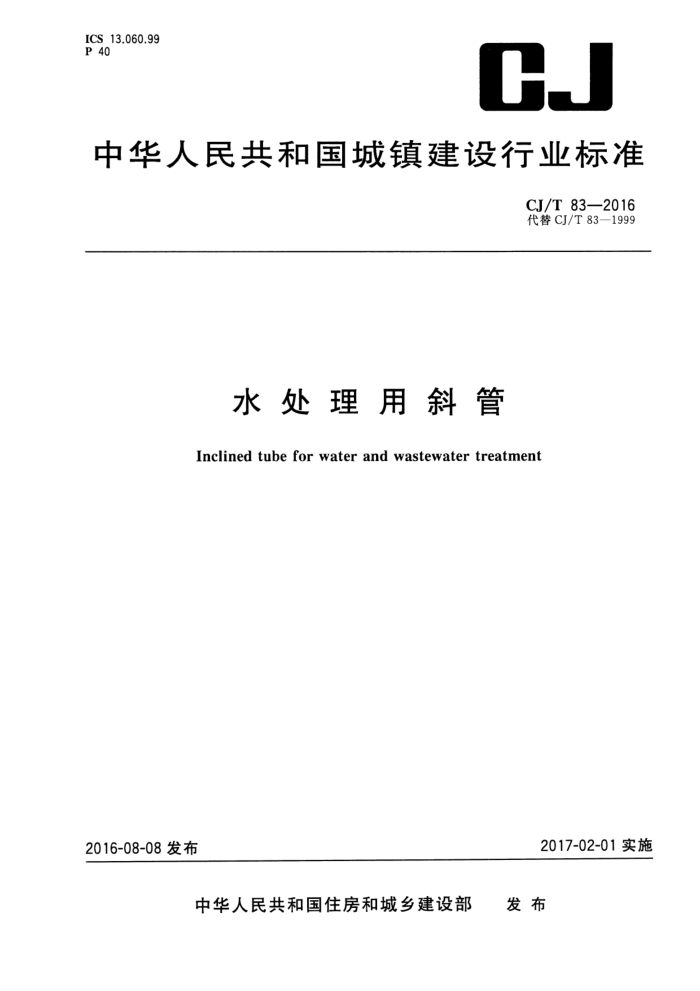

ICS 13.060.99 P 40
CJ
中华人民共和国城镇建设行业标准
CJ/T 83—2016 代替CJ/T83—1999
水处理用斜管 Inclined tube for water and wastewater treatment
2017-02-01实施
2016-08-08发布
中华人民共和国住房和城乡建设部 发布 CJ/T 83—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对CJ/T83一1999《供水用斜管》的修订，与CJ/T83一1999相比主要技术变化如下：
修改了适用范围，由供水用斜管更改为水处理用斜管： —增加了术语和定义；一增加了不锈钢材质；一修改了斜管的规格尺寸。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准起草单位：中国市政工程中南设计研究总院有限公司、台州中昌水处理设备有限公司、浙江
联池水务设备有限公司、宜兴市产品质量监督检验所。
本标准主要起草人：刘海燕、雷培树、丁云鹤、池万清、孔、李树苑、邓志光、陈才高、江贻法、倪健、 李丽、沈趁意、钟敏、宋黎明。
本标准所代替标准的历次版本发布情况为：
CJ/T83—1999。
I CJ/T 83—2016
水处理用斜管
1范围
本标准规定了水处理用斜管的术语和定义、分类和型式、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于水处理用斜管的制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T228.1 1金属材料拉伸试验第1部分：室温试验方法 GB/T1040.2 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1040.3 塑料拉伸性能的测定 第3部分：薄膜和薄片的试验条件 GB/T3280—2015 不锈钢冷轧钢板和钢带 GB/T 5761 悬浮法通用型聚氯乙烯树脂 GB/T12670 聚丙烯(PP)树脂 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准
3术语和定义
下列术语和定义适用于本文件。
3.1
水处理用斜管inclinedtubeforwaterandwastewatertreatment 应用于水处理沉淀池及沉淀设备中的装置。
3.2
斜管直径 inclinedtubediameter 与斜管轴线垂直的截面内切圆直径
3.3
斜管倾角 角angleof inclination 斜管轴线与水平面之间的夹角。
4分类和型式
4.1分类
按照水处理用斜管（以下简称“斜管”)材质，产品分为塑料（聚丙烯、乙丙共聚、聚氯乙烯）斜管和不
1 CJ/T 83—2016
锈钢斜管。 4.2 型式
斜管型式示意见图1。
说明： 1 内切圆直径： 2 粘结或焊接处。
图1 斜管型式示意图
5材料
5.1 聚丙烯、乙丙共聚
斜管所用聚丙烯、乙丙共聚原料应符合GB/T12670的规定。 5.2 聚氯乙烯
斜管所用聚氯乙烯原料应符合GB/T5761的规定，
5.3 不锈钢
不锈钢材质不应低于GB/T3280—2015中06Cr19Ni10的规定。
6要求
6.1外观
斜管表面应光滑，无裂缝、气泡，无明显色差、杂质，无明显凹凸点。 6.2 规格尺寸
塑料斜管和不锈钢斜管规格尺寸应分别符合表1和表2的规定。
2
