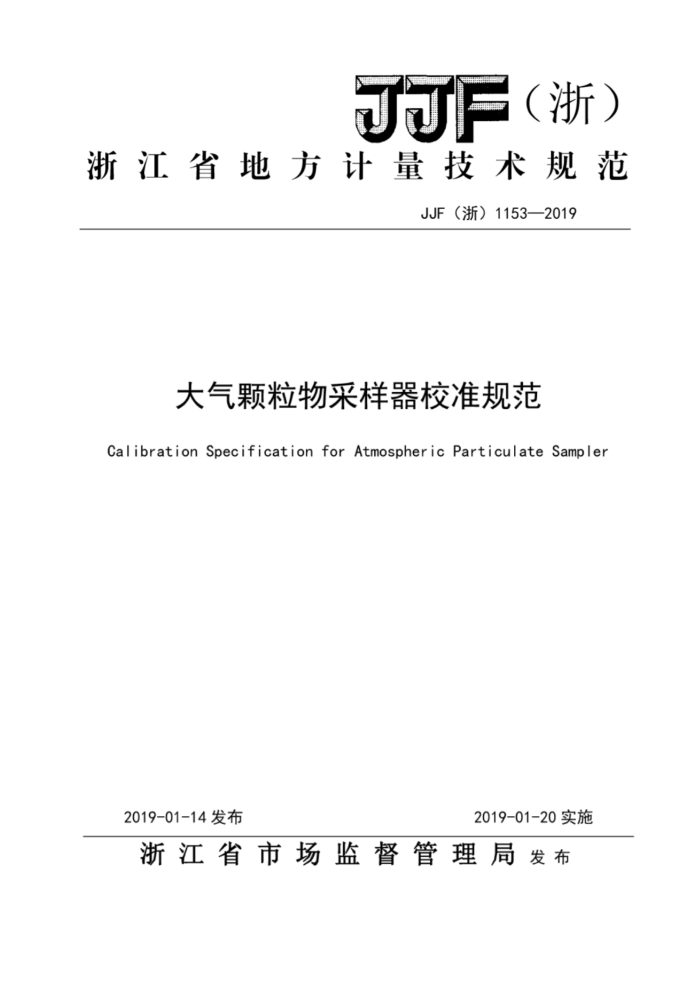

JJF (浙)
浙江省地方计量技术规范
JJF（浙）1153—2019
大气颗粒物采样器校准规范
CalibrationSpecificationfor AtmosphericParticulateSample
2019-01-14发布
2019-01-20实施
浙江省市场监督管理局发布 JJF（浙）11532019
大气颗粒物采样器
校准规范
JJF（浙）1153—2019
CalibrationSpecificationForAtmospheric
ParticulateSampler
归口单位：浙江省市场监督管理局
主要起草单位：浙江省计量科学研究院
本规范委托浙江省计量科学研究院负责解释 JJF （浙）11532019
本规程主要起草人：
陈哲敏（浙江省计量科学研究院）张建锋（浙江省计量科学研究院）潘孙强 虽（浙江省计量科学研究院） 目录
引 言 1范围. 2引用文件 3术语和定义， 4概述. 5计量特性 6校准条件. 6.1校准环境条件. 6.2仪器要求 6.3测量标准及其他设备 7校准项目及方法. 7.1校准前准备 7.2校准项目 8校准结果的处理. 8.1校准记录 8.2校准结果的处理 9校准周期. 附录A 附录B 附录C
II
2
.3 .3
3
.3 3 3
.4 6 6
.6
.7
8
.14 15 JJF （浙）11532019
引言
本规范是根据JJF1071《国家计量校准规范编写规则》、JF1001《通用计量术语及定义》和JF1059《测量不确定度评定与表示》的规定进行编制的。
本规范为首次制定
ⅡI JJF（浙)1153-2019
大气颗粒物采样器校准规范
1范围
本规范适用于采用滤膜称重法测量颗粒物浓度的大气颗粒物采样器的校准。
2引用文件
本规范引用了下列文件： [1]HJ93-2001环境空气颗粒物（PM10和PM2.5）采样器技术要求及检测方法 [2]JJG（浙）137-2017细颗粒物（PM2.5）自动监测仪检定规程 [3]HJ656环境空气颗粒物（PM2.5）手工监测方法（重量法）技术规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本适用于本规范。
3术语和定义
3.1工作点流量AirFlowRate
采样器在工作环境条件下，采气流量保持定值，并能保证切割器切割特性的流量称为采样器的工作点流量[1-3]。 3.4大气采样器AtmosphericSampler
采集大气污染物或受到污染的大气的仪器或装置。
4概述
大气颗粒物采样器是进行大气中颗粒物PM10和PM2.5监测的主要工具。采样器通过切割头对颗粒物进行筛选，筛选出的颗粒物（PM1o或PM2.5）通过手工称重，结合流量和采样时间，得到颗粒物的质量浓度。大气颗粒物采样器的工作原理如图1所示。
1 JJF（浙）11532019
采样气入口
切割器
采样膜
称重
泵
图1颗粒物采样器工作示意图
颗粒物采样器由采样入口、PM1o或PM2.5切割器、滤膜夹、连接杆、流量测量及控制装置、抽气泵等组成。PM1o或PM25采样器通过流量测量及控制装置控制抽气泵以恒定流量（工作点流量）抽取环境空气样品，环境空气样品以恒定的流量依次经过采样器入口、 切割器，PM1o或PM2.5颗粒物被捕集在滤膜上，气体经流量计、抽气泵由排气口排出。采样器实时测量流量计前压力、流量计前温度、环境大气压、环境温度等参数对采样流量进行控制。
5计量特性 5.1工作点流量示值误差：±5% 5.2平均流量偏差：±5%工作点流量 5.3流量重复性：≤2% 5.4流量稳定性：≤2% 5.56小时计时误差：±20.0s 5.6温度示值误差：土2℃
2 JJF(浙)1153-2019
5.7大气压示值误差：土1kPa
以上指标不适用于仪器设备的合格性判断，仅供参考。
6校准条件
6.1校准环境条件
a）环境温度：（15~35）℃，温度波动度：≤5℃ b）环境相对湿度：≤85%； c）仪器放置于水平台面上，周围无强烈振动； d）实验室内不得有强烈的机械振动和电磁干扰，不得存放与实验无关的易
燃、易爆和强腐蚀性气体或试剂。
6.2仪器要求
仪器运行与测量功能正常，仪器配套切割器，PM2.5切割器技术要求：50%切割粒径 Da50=（2.5土0.2）um，捕集效率的几何标准差0g=1.2土0.1；PMio切割器技术要求：50% 切割粒径Da50=（10.0土0.5）um，捕集效率的几何标准差og=1.5土0.1。 6.3测量标准及其他设备
6.3.1流量标准装置：测量范围为（0~25）L/min，流量准确度优于1%； 6.3.2电子秒表：分度值0.01s，最大允许误差为土1%； 6.3.3温度计：量程(-60~100）℃，分度值0.01℃，最大允许误差为土0.1℃： 6.3.4气压计：量程(60~106)kPa，允许误差限为±0.15kPa；
7校准项目及方法 7.1校准前准备 7.1.2所有紧固件均应安装牢固，连接件应连接良好，各调节旋钮、按键和开关均能正常工作，无松动现象，电缆线的接插件应接触良好。 7.1.2气路连接正确，不得有漏气现象。数显部位显示清晰，完整。 7.1.3仪器运行与测量功能正常，仪器配套切割器满足HJ932013《环境空气颗粒物（PM10 和PM2.5）采样器技术要求及检测方法》的要求。
3
