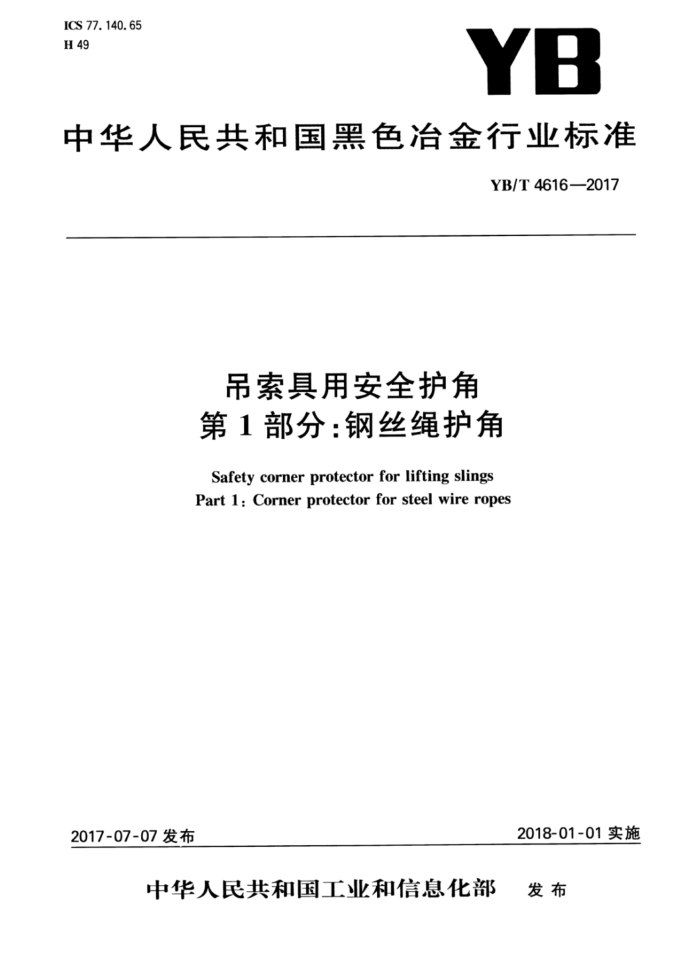

ICS 77.140.65 H 49
YB
中华人民共和国黑色冶金行业标准
YB/T4616—2017
吊索具用安全护角第1部分：钢丝绳护角 Safety corner protector for lifting slings Part1:Cornerprotectorfor steel wireropes
2018-01-01实施
2017-07-07发布
中华人民共和国工业和信息化部 发布 YB/T4616—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：巨力索具股份有限公司、冶金工业信息标准研究院。 本标准主要起草人：张虹、减福占、朱立平、贾卓、张洪波、崔建英、王玲君、任翠英本标准为首次发布。 YB/T4616—2017
吊索具用安全护角第1部分：钢丝绳护角
1范围
本标准规定了钢丝绳护角（以下简称护角）的型号与基本尺寸、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于保护直径$60mm以下的钢丝绳用护角。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1591低合金高强度结构钢 GB/T3077 合金结构钢 GB/T4180 稀土钻永磁材料 GB/T16825.1静力单轴试验机的检验第1部分：拉力和(或)压力试验机测力系统的检验与校准 JB/T5000.9重型机械通用技术条件第9部分：切削加工件 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13重型机械通用技术条件第13部分：包装
3术语和定义
下列术语和定义适用于本文件。
3. 1
钢丝绳护角cornerprotectorforsteelwireropes 在钢丝绳经过物体棱角时用于保护钢丝绳的一种结构，见图1。
说明：
-护角体；连板；高磁力磁铁；
1- 2- 3-
4- 销轴； 5- 弹性圆柱销。
图1钢丝绳护角结构
1 YB/T4616—2017
4型号与基本尺寸 4.1型号 4.1.1代号
产品代号用钢丝绳护角”中的“钢护角”汉语拼音的大写字头“GHJ”表示。 4.1.2型号表示方法
1
钢丝绳直径范围，单位为毫米(mm) 代号，见4.1.1
4.1.3标记示例
钢丝绳直径（S)大于10mm、不大于20mm的钢丝绳用护角标记为：GHJ10-20。 4.2基本参数
护角基本型式及参数应符合图2和表1的规定。
图2 钢丝绳护角基本尺寸
表1护角基本参数 B/mm
钢丝绳直径/mm
A/mm 23 28 44 52 61 69
C/mm 55 70 88 90 117 117
R/mm 5 10. 5 15. 5 20. 5 26 31.5
参考重量/kg
S<10 10 36 50 66 85 88 98
1. 9 1. 96 2. 4 4. 94 9. 5 12.7
5 要求 5.1材料 5.1.1护角体、连板、销轴的材料的力学性能通常符合GB/T1591、GB/T3077的规定。 5.1.2磁铁材料通常选用符合GB4180规定的材料。 5.1.3当需方有特殊要求时，按供需双方协议执行。 5.2制造 5.2.1机械加工 5.2.1.1护角体、连板、销轴表面不允许有尖棱、尖角、毛刺等影响使用的缺陷。 2 YB/T4616—2017
5.2.1.2切削加工件应符合JB/T5000.9规定。 5.2.2防锈处理
护角体、连板、销轴的防锈处理通常符合JB/T5000.12规定，按环境使用类别进行涂装， 5.2.3外观
表面应光滑，不允许有毛刺、裂纹等影响使用的缺陷，销轴连接部位转动灵活。 5.2.4组装
组装应符合下列要求： a) 护角体、连板、销轴、高磁力磁铁、弹性圆柱销，按不同规格分类对应或编号，防止不同规格混用； b）为防止两护角体内磁铁吸合在一起，安装时应使两护角体内磁铁同极对应安装； c) 磁铁表面低于护角表平面0.5mm~1mm； d) 将磁铁稳固在护角体内； e） 销轴涂润滑油； f) 适用角度范围90≤α≤180°； g）护角体连板不得有影响钢丝绳紧密配合的凸起痕迹。
5.2.5强度要求 5.2.5.1护角至少应承受钢丝绳最小破断拉力载荷的60%。当需方有要求时，可进行破断拉力试验。 5.2.5.2正常吊装下，钢丝绳护角应不变形，不破坏。 6试验方法 6.1外观检查
目视检查外观钢丝绳护角体、连板、销轴应符合5.2.3的规定。 6.2尺寸检验
用分度值不小于0.02的卡尺测量钢丝绳护角体、连板、销轴的基本尺寸，尺寸公差应符合5.2.1及图纸规定。 6.3静载试验
钢丝绳护角出厂检验应拉至钢丝绳最小破断拉力40%，钢丝绳护角不变形，无裂纹视为合格。 注：若需方有要求时按需方要求执行。
6.4破断拉力试验
拉力试验机应符合GB/T16825.1的规定，通过钢丝绳护角承受钢丝绳最小破断拉力60%的初始载荷后，以每秒不超过钢丝绳最小破断拉力0.5%的速率增加载荷，直至钢丝绳脱落或破断，试验结果应符合5.2.5的规定。 7检验规则 7.1出厂检验
应从同一批、同一类型和同一规格护角中随机抽取2%（不少于1套）进行表2规定的出厂检验和型式检验。
表2出厂检验和型式检验项目出厂检验
要求条款 4. 2 5. 2. 3 5. 2. 5. 2 5. 2. 5. 1
试验条款 6. 2 6. 1 6. 3 6. 4
项 目尺寸检验外观检验静载试验破断拉力试验
序号 1 2 3 4
型式检验
V V V
V V V
3 YB/T4616—2017
7.2型式检验 7.2.1凡有下列情况之一时，应进行型式检验：
a）正式投产后，如结构、材料、工艺等有重大改变； b) 用户提出要求； c) 国家质量监督部门提出要求。
7.3判定原则
护角进行出厂检验项目中，任一试样不符合检验项目其中一项，应加倍抽样进行检验，经复检如再不合格，须逐件检验，合格的使用，不合格的返修或报废。
标志、包装、运输和贮存 8.1标志
8
在产品上应挂有铭牌标志，主要包括以下内容： a) 制造厂名称或商标； b) 产品标准号； c) 产品型号； d) 出厂编号。
8.2包装 8.2. 1 包装应符合JB/T5000.13规定 8. 2.2 包装外表面有明显标志，包括以下内容：
a) 制造厂名； b) 产品名称型号； c) 外轮廊尺寸； d) 毛重、净重； e) 收货单位； f) 制造日期。
8.2.3 包装随机文件
包装随机文件应包括产品合格证、产品说明书、装箱单。 8.3运输和贮存 8.3.1在运输过程中，严禁将产品与活性化学物品或潮湿材料混装，运输时应防雨防潮。 8.3.2 2贮存在通风干燥的仓库内。
4
