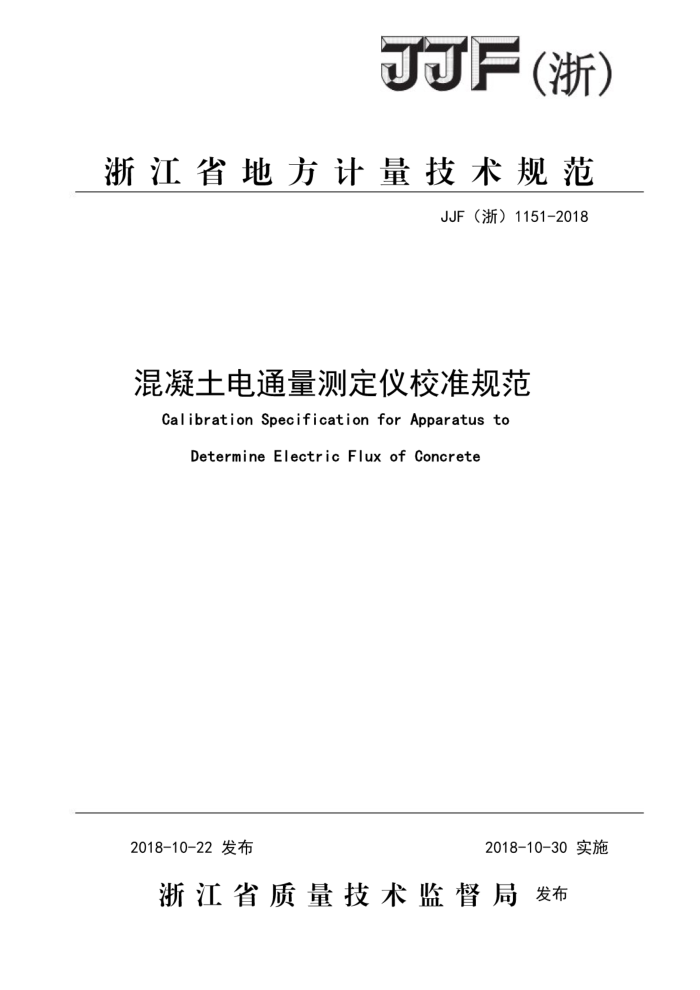

F(浙)
浙江省地方计量技术规范
JJF（浙）1151-2018
混凝土电通量测定仪校准规范
Calibration Specification for Apparatus to
Determine Electric Flux of Concrete
2018-10-30实施
2018-10-22发布
浙江省质量技术监督局发布 JJF（浙）1151-2018
混凝土电通量测定仪
校准规范
JJF（浙）1151-2018
CalibrationSpecificationfor Apparatusto
DetermineElectricFluxofConcrete
归口单位：浙江省质量技术监督局
主要起草单位：浙江省交通建设工程监督管理局
浙江浙交检测有限公司
参加起草单位：浙江大检测科技有限公司
本规范委托浙江省交通建设工程监督管理局负责解释。 JJF（浙）1151-2018
本规范主要起草人：
楼云 （浙江省交通建设工程监督管理局）陈阳 （浙江浙交检测有限公司）参加起草人：赵瑞（浙江大玮检测科技有限公司）陈明明（浙江浙交检测有限公司）董乃高（浙江大检测科技有限公司）袁媛（浙江浙交检测有限公司）廖乾旭（浙江省交通建设工程监督管理局） JJF（浙）1151-2018
目录
引 言 1 范围. 2 引用文献. 3 概述. 4 计量特性 5 校准条件 6 校准项目和校准方法. 7 校准结果表达 8 复校时间间隔. 附录A 混凝土电通量测定仪输出电压测量不确定度评定实例附录 B 混凝土电通量测定仪测温传感器温度示值测量不确定度评定实例附录 C 混凝土电通量测定仪校准原始记录附录D 校准证书内页格式附录E 校准证书校准结果页格式
(I) (1) (1) (1) (1) (2) (2) (6) (6) (7) (9) (11) (13) (14) JJF（浙）1151-2018
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计
量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》编制。
本规范是首次制定的浙江省计量技术规范
II JJF（浙）1151-2018
混凝土电通量测定仪校准规范
1 范围
本规范适用于混凝土电通量测定仪（以下简称电通量仪）的校准。
2 引用文献
本规范引用了下列文件： JG/T261-2009混凝土氯离子电通量测定仪凡是注日期的引用文件，仅注日期的版本适用本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3村 概述
电通量仪是检测混凝土抗氯离子渗透性能的专用设备。它的工作原理是：一定的温度下，在混凝土试件两端施加一定的直流电压，每间隔一段时间作为一个采样周期，每个周期采集一次混凝土试件的电流值，并利用积分算法计算出单位时间内通过混凝土的电通量。
电通量仪主要由主机、连接线、试验槽、铜电极、试件垫圈和温度传感器等组成，
一般为多通道。
4i 计量特性
4.1试验槽和试件垫圈 4.1.1试验槽的尺寸最大允许误差为标称值的土0.5mm。 4.1.2试件垫圈的外径不应小于100mm，内径最大允许误差为标称值的土1mm。 4.2输出电压
电通量仪应稳定输出60V直流电压，其最大允许误差为土0.1V 4.3采样电流
电通量仪应具有测量电压输出端口之间电流的功能，其最大允许误差为土0.25%。
4.4温度
电通量仪应宜有试验槽溶液温度测量功能，测温范围为（10～40）℃，其最大允
1 JJF（浙）1151-2018
许误差为士0.3℃。
注：以上指标不适用于合格性判别，仅供参考。
5 校准条件 5.1 环境条件 5.1.1 环境温度：（20土5）℃；相对湿度：≤85%。 5.1.2 供电电源：交流电压（220土22）V；频率（50土0.5）Hz 5.2 测量标准及其他设备
电通量仪的测量标准及配套设备见表1。
表1测量标准及配套设备
序号 1 2 3 4
名称游标卡尺深度尺直流数字电压表直流电子负载直流数字电流表标准温度计
测量范围 (0~150)mm （0~100）mm
准确度等级/最大允许误差
MPE:±0.1mm MPE: ±0.1mm MPE：±0.02V
(0~100)V
0.1级
调节范围（0~1500）2
(0~300）mA
MPE:±0.1mA
S
6
(5~50)℃
MPE:±0.1℃ MPE：±0.1℃ 波动度0.5℃/10min
调节范围（5~50）℃
恒温槽
7
6 校准项目和校准方法 6.1 校准项目
电通量仪的校准项目见表2。
表2 电通量仪的校准项目
序号 1 2 3 4
校准项目
校准方法条款
试验槽、试件垫圈尺寸
6.2.2 6.2.3 6.2.4 6.2.5
输出电压采样电流
测温传感器温度
2
