JJF

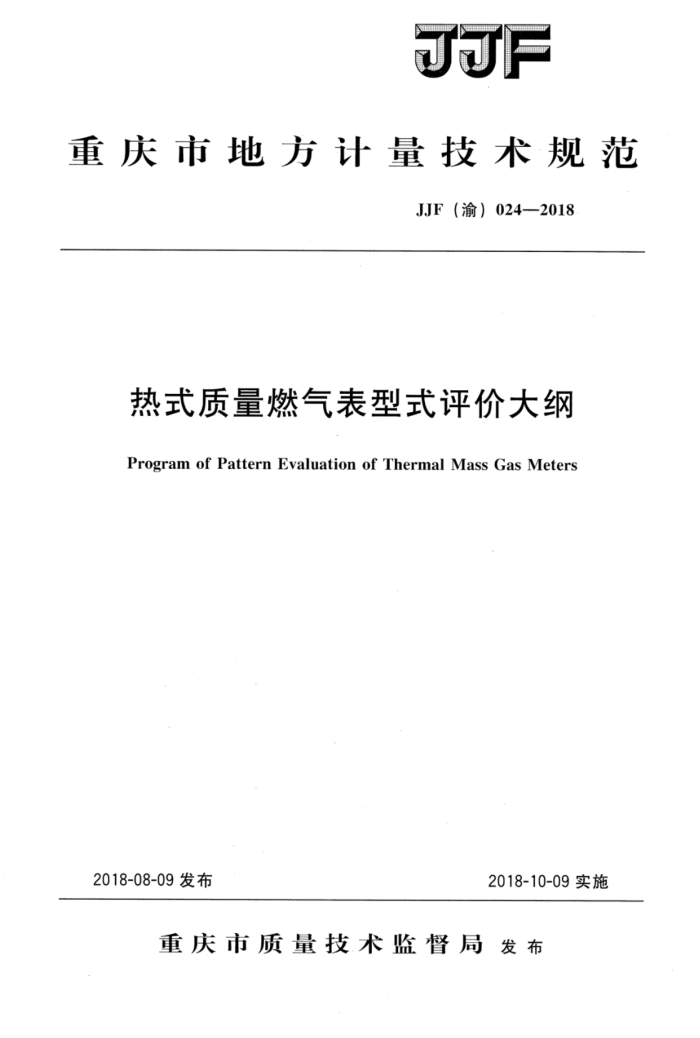

重庆市地方计量技术规范
JJF（渝）024—2018
热式质量燃气表型式评价大纲
Program of Pattern Evaluation of Thermal Mass Gas Meters
2018-08-09发布
2018-10-09实施
重庆市质量技术监督局发布 JJF（渝）024—2018
热式质量燃气表型式评价大纲
JJF（渝）024—2018
Program ofPatternEvaluation
of ThermalMassGasMeters
归口单位：重庆市质量技术监督局主要起草单位：重庆市计量质量检测研究院
金卡智能集团股份有限公司
重庆前卫克罗姆表业有限责任公司
参加起草单位：荣成市宇翔实业有限公司
重庆燃气集团股份有限公司
重庆凯源石油天然气有限责任公司
辽宁思凯科技股份有限公司重庆乔松信息技术有限公司重庆胜邦燃气有限公司重庆西美仪器仪表有限公司
本规范委托重庆市计量质量检测研究院负责解释 JJF（渝）024—2018
本规范主要起草人：
夏杰（重庆市计量质量检测研究院）廖新 (重庆市计量质量检测研究院）斜伟明（金卡智能集团股份有限公司）张 勇（重庆前卫克罗姆表业有限责任公司）
参加起草人：
尹代强（重庆前卫克罗姆表业有限责任公司）邹子明 （荣成市宇翔实业有限公司）郭 刚 (金卡智能集团股份有限公司) 樊 勇 （重庆燃气集团股份有限公司）汪秀琼（重庆凯源石油天然气有限责任公司）史健君（辽宁思凯科技股份有限公司）王向乔（重庆乔松信息技术有限公司）周 练 (重庆胜邦燃气有限公司) 蓝 刚 (重庆西美仪器仪表有限公司) JJF（渝）024—2018
目 录
引言
(II) (1) (1) (2) (3) (3) (4) (4) (4) (5) (5) (5) (6) (7) ( 7) (7) (7) (7) (8) (8) (8) (9) (9) (10) (10) (10) (12) (12) (12) (12) (12) (13) (13) (15) (15) 1
范围· 2 引用文件 3 术语 4 概述· 4.1 工作原理 4.2 结构. 4. 3 使用场合 4. 4 关键零部件和材料· 5法制管理要求· 5.1 计量单位 5. 2 外部结构· 5.3 标志· 5. 4 软件· 5.5 防欺骗措施· 6计量要求 6.1 准确度等级和最大允许误差· 6.2 误差曲线： 6.3 燃气与空气的误差偏差 6. 4 不同工作模式的误差偏差· 6.5 压力损失.· 6.6 流量范围· 6.7 分辨力· 7 通用技术要求 7. 1 外观及结构· 7. 2 功能性要求 7. 3 环境适应性· 7. 4 耐用性· 7. 5 远程控制…· 7. 6 防爆性能· 7. 7 过载流量. 7. 8 耐久性· 8 型式评价项目表
1
.
提供样机数量及样机的使用方式 10 试验项目的试验方法和条件及数据处理和合格判据
9 JJF(渝）024—2018
(15) (15) (18) (19) (21) (21) (21) (22) (24) (25) (26) (27) (28) (31) (32) (32) (32) (32) (34) (34) (34) (36) (50) (52)
10.1 参比条件 10.2 计量性能 10.3 压力损失 10.4 密封性 10.5 气流方向 10.6 零流量 10.7 电源 10.8 控制功能 10.9 提示功能 10.10 抗干扰性防护功能， 10.11 温度适应性 10.12 贮存性能· 10.13 电磁环境· 10.14 耐用性 10.15 远程控制 10.16 防爆性能· 10.17 过载流量 10.18 耐久性： 11试验项目所用计量器具 11.1标准装置 11.2 配套设备附录A型式评价记录格式附录B 样机数量和系列产品选择附录 C 燃气表应用软件管理的要求
..
II JJF（渝）024—2018
引言
本规范按照JJF1015一2014《计量器具型式评价通用规范》和JJF1016一2014《计量器具型式评价大纲编写导则》进行起草，适用于热式质量燃气表的型式评价。
本规范以国际法制计量组织（OIML）的国际建议R137-1&2：2012《气体流量计》 （GasMeters）为主要技术依据，参考了JJG577一2012《膜式燃气表》、JJF1354一2012 《膜式燃气表型式评价大纲》、GB/T32201一2015《气体流量计》、JJG1132一2017《热式气体质量流量计》、JJF1623一2017《热式气体质量流量计型式评价大纲》和 JB/T13567一2018《热式质量燃气表》，并综合我国热式质量燃气表的现状进行制订。 在主要的技术指标上与国际建议等效。
本规范所用术语，除在本规范中专门定义外，均采用JF1001一2011《通用计量术语及定义》和JJF1004《流量计量名词术语及定义》。
本规范为首次发布。
Ⅲ JJF（渝）024—2018
热式质量燃气表型式评价大纲
1范围
本规范适用于分类编码为12220000、最大工作压力不超过50kPa、最大流量不超过160m°/h、准确度等级为1.5级，并以热传递为测量原理的热式质量燃气表（以下简称为燃气表）的型式评价。
2引用文件
本规范引用下列文件： JJF1001一2011通用计量术语及定义 JJF1004流量计量名词术语及定义 JJF1015一2014计量器具型式评价通用规范 JJF1016一2014计量器具型式评价大纲编写导则 JJF1354—2012 膜式燃气表型式评价大纲 JJF1623—2017 热式气体质量流量计型式评价大纲 JJG577—2012 膜式燃气表 JJG1132—2017 热式气体质量流量计 JJG（渝）010一2017家用热式质量燃气表 GB/T2423.1 电工电子产品环境试验第2部分：试验方法·试验A：低温 GB/T2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3 环境试验第2部分：试验方法试验Cad：恒定湿热试验 GB/T6968—2011 膜式燃气表 GB/T13609 天然气取样导则 GB/T13610 天然气的组成分析气相色谱法 GB/T17626.2 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3 电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5 5电磁兼容试验和测量技术 浪涌（冲击）抗扰度试验 GB17820天然气 GB/T32201一2015气体流量计 JB/T13567—2018热式质量燃气表 OIMLR137-1&2：2012气体流量计（Gasmeters） OIMLD1l：2004电子测量仪器通用要求（Generalrequirementsforelectronic
measuring instrument)
EN1359：2017气体流量计-膜式燃气表（Gasmeters-Diaphragmgasmeters） UNI11625：2016：燃气表-质量测量元件-热毛细管式燃气表（Gasmeters-Gasme
1 JJF（渝）024—2018
terswithmassmeasurementelement-Thermalcapillary)
凡是注日期的引用文件，仅注日期的版本适用本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1热式质量燃气表thermalmassgasmeter
利用热传递原理测量燃气标准状况流量的计量器具。 3.2电子热式传感器microelectronicthermalsensor
直接感应燃气流量并将流量转换为电压信号的测量元件。 3.3热式传感模组thermal massgasmodule
燃气通过流体通道进入电子热式传感器，并将转换后的电压信号输出到计量电路接口。 3.4检测接口detectioninterface
燃气表脉冲或光电输出接口。 3.5工作模式operatingmode
燃气流量的测量方法，分为用户模式和检测模式。 3.6标准状况standardcondition
用于被测量气体体积转换的条件（即标准气体温度20℃，标准大气压力101.325 kPa），简称标况。 3.7流量范围flowraterange
满足燃气表计量性能下的最大流量和最小流量所限定的范围。 3.8最大流量qmaxmaximumflowrate
燃气表符合计量性能要求的上限流量。 3.9最小流量qminminimumflowrate
燃气表符合计量性能要求的下限流量。 3.1o分界流量gttransitionalflowrate
介于最大流量和最小流量之间，把燃气表流量范围分为“高区”和“低区”的流量，“高区”和“低区”各有相应的最大允许误差，q.为0.1qmax。 3.11过载流量q,overloadflowrate
燃气表在短时间内工作而不会受到损坏的最高流量，q：为1.2qmax。 3.12累积流量Qintegratingvalue
燃气表在一段时间内指示装置所累积的体积流量。 3.13最大工作压力pmaxmaximumworkingpressure
燃气表正常工作所能承受的压力上限值。 3.14压力损失△ppressureloss
燃气表在最大流量的条件下，进气口与出气口之间的平均压力差。 3.15欠压值minimumoperatingvoltage
保证燃气表正常工作的设定最低的电压值。
2
