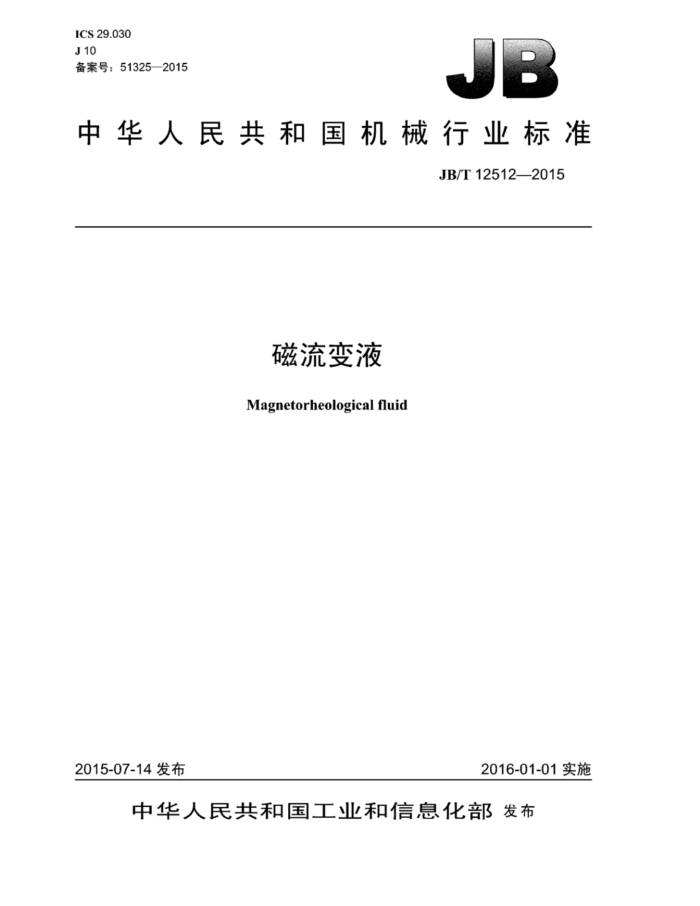

ICS29.030 J10 备案号：51325—2015
中华人民共和国机械行业标准
JB/T12512—2015
磁流变液
Magnetorheological fluid
2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布 JB/T12512—2015
目 次
前言 1 范围.
1
术语和定义. 分类、组成及基本性能.
2. 3
4 技术要求 4.1 室温零场黏度 4.2 剪切应力. 4.3 抗沉降性.. 4.4 抗团聚性 4.5 耐久性.. 5试验方法 5.1 室温零场黏度 5.2 剪切应力.. 5.3 抗沉降性 5.4 抗团聚性. 5.5 耐久性. 6 检验规则 6.1 检验分类. 6.2 抽样规则. 6.3 判定规则.. 7包装、标志、运输和贮存 7.1 包装. 7.2 标志 7.3 质量证明书.. 7.4 运输、贮存. 附录A（资料性附录） 磁流变液的物理性能
2
2
L
表1 磁流变液的分类、组成及基本性能，表2技术要求. 表A.1磁流变液的其他物理性能 JB/T12512—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国仪表功能材料标准化技术委员会（SAC/TC419）归口。 本标准起草单位：重庆材料研究院有限公司、中国人民解放军装甲兵工程学院。 本标准主要起草人：张平、何伦英、张进秋、唐龙、谌立新。 本标准为首次发布。
II JB/T12512—2015
磁流变液
1范围
本标准规定了磁流变液的术语和定义，分类，组成及基本性能，技术要求，试验方法，检验规则
包装、标志、运输和贮存。
本标准适用于磁流变液的生产、检验及供货。
2术语和定义
下列术语和定义适用于本文件。
2.1
零场黏度 foff-state viscosity 在确定的剪切速率及环境温度条件下，磁流变液在零磁场时的动力黏度值，单位为帕秒（Pas）。
2.2
磁致剪切应力 on-state shearstress 在确定的剪切速率及环境温度条件下，磁流变液在0.50T磁场时的剪切应力值，单位为干帕（kPa）。
2.3
抗沉降性 anti-settlement stability 在室温环境下，磁流变液静置一定时间后的沉降程度。
2.4
抗团聚性 E anti-aggregation stability 在室温环境下，容器中磁流变液静置一定时间后，沉降部分的松软程度。
2.5
耐久性 durability 磁流变液减振器在确定试验条件下的台架试验寿命或车辆道路试验寿命。
3分类、组成及基本性能
磁流变液的分类、组成及基本性能见表1。其他物理性能参见附录A。
表1磁流变液的分类、组成及基本性能
组成
密度（室温）
使用温度
分类 MRF-J25T MRF-J25 MRF-G28 MPF-S20 MPF-ZGY
Fe（体积分数） %
g/cm 2.65 2.65 2.96 1.95 3.33
℃ -40~130 -40~130 -40~150 10~70 -60~150
载液烃类油烃类油硅油水合成矿物油
25 25 28 20 30 JB/T12512—2015
4技术要求
4.1 室温零场黏度
不同型号的磁流变液在室温下的零场黏度应分别符合表2的规定
表2技术要求
项 目
MRF-J25 ≤1.5 ≥40 <20 松软易分散 >2×106
MPF-S20 ≤1.0 ≥30 <15 松软易分散
MPF-ZGY ≤1.5 ≥40 <20 松软易分散
MRF-J25T
MRF-G28 ≤1.5 45 <20 松软易分散
室温零场黏度（v=51/s） Pa*s ≤1.0 剪切应力（B=0.5T） kPa
≥40 <20
抗沉降性（6个月） % 抗团聚性（6个月）耐久性（2Hz，循环次数）
松软易分散 >2X106 无技术故障 无技术故障
4.2 ：剪切应力
磁流变液在0.5T的均匀磁场下的剪切应力应符合表2的规定。 4.3 抗沉降性
磁流变液静置6个月后的抗沉降性应符合表2的规定。 4.4抗团聚性
室温环境下，磁流变液在密闭容器中静置6个月后应松软易分散，不应有黏稠或板结。
4.5 耐久性
磁流变液应具有耐久性。在室温环境和2Hz频率下可经受2×10°次振动试验。阻尼器应密封无泄
漏。试验前后磁场下的剪切应力的变化量应不大于25%。
5试验方法 5.1室温零场黏度
在室温下，采用旋转黏度计测试磁流变液的零场黏度，长期静置的磁流变液需摇匀或搅拌均匀后测量。剪切速率为51/s。读取三次稳定读数，取其平均值为室温零场黏度。 5.2剪切应力 5.2.1流变特性测试仪：由精密电磁场发生装置和流变仪组合而成，用于装载测样的旋转平行板直径为20mm，平行板间隙可在0~1.5mm范围调节，磁场和剪切速率扫描范围分别为0~1.0T和10/s~～ 150/s，法向应力精度为0.002N。 5.2.2 测试时在间距为0.8mm的平行板中注满被测磁流变液试样，施加0.5T的均匀磁场，调整剪切速率为51/s，稳定后读取剪切应力值。 5.3抗沉降性
将20m磁流变液装入玻璃试管中，密封后在室温环境下垂直静置，定期读取分层后清液层的体
积，计算清液层体积与试样总体积的百分比。 2 JB/T12512—2015
5.4抗团聚性
将磁流变液装入密闭容器中，在室温环境静置6个月后，用金属或玻璃搅拌棒慢慢搅动磁流变液，根据沉降层的松软程度或再分散的难易程度判别其抗团聚性。 5.5耐久性
将被测磁流变液装入磁流变阻尼器样机中，施加工作电流，在室温环境和2Hz频率下进行2×10° 次振动试验。观察试验过程中磁流变液有无泄漏，按5.2的规定检测试验前后的剪切应力。
6检验规则
6.1检验分类
产品检验分为出厂检验和型式检验。 6.1.1出厂检验 6.1.1.1磁流变液应经出厂检验合格并附有产品质量合格证，方可出厂。 6.1.1.2出厂检验项目：室温零场黏度。 6.1.2型 型式检验
型式检验按本标准规定的全部试验项目进行。有下列情况之一时。一般应进行型式检验： a）新产品或老产品转厂生产的试制定型鉴定： b）正常生产后，如原材料、工艺有较大改变： c）正常生产时，室温零场黏度、剪切应力，抗沉降性、抗团聚性每一年应不少于一次检验，耐久
性试验每三年应不少于一次检验： d）产品长期停产后，恢复生产： e）出厂检验结果与上次型式检验有较大差异： f）国家质量监督机构提出进行型式检验的要求。
6.2抽样规则
6.2.1磁流变液应成批提交验收。每个检验批由相同原料按相同工艺在同一周期内生产构成。 6.2.2型式检验样品在出厂检验合格批中抽取。样品数不少于2个。 6.2.3将磁流变液充分混匀后，用取样器在距桶底约10cm处量取适量样品，移入清洁干燥的塑料瓶中备用。 6.3判定规则 6.3.1出厂检验项目不合格，则判定该产品为不合格。 6.3.2型式检验时，只要有一项不合格，则应加倍抽样进行全部复验。若仍有一项不合格，则判定型式检验不合格。
7包装、标志、运输和购存
7.1包装
磁流变液应装入聚氛氧乙烯塑料瓶内密封包装，再装入木箱或纸箱发货。 JB/T12512—2015
7.2 标志
磁流变液的标志应包括下列内容： a）制造厂名称； b）产品名称、生产批号： c）规格、数量： d）出厂日期。
7.3 质量证明书
磁流变液的质量证明书上应标明： a）制造厂名称： b）产品名称、生产批号： c）规格、数量： d）产品执行标准编号： e）检验印鉴。
7.4 运输、存
运输过程中应避免重物挤压和倒置。应在室温、干燥、避光环境中贮存
4 JB/T12512—2015
附录A （资料性附录）
磁流变液的物理性能
磁流变液（MRF-J25）的其他物理性能见表A.1
表A.1磁流变液的其他物理性能
性能饱和磁化强度 kA/m 初始相对磁导率 % 响应时间 ms 摩擦学性能（196N×1h）体积膨胀率（0100℃） °℃-1 品质因数（Mm*/%） ) Pa/s
参数 380 3.2 <10
f=0.097,d=0.636mm
0.71 × 10-3 1010 ~-10 0.21~0.81
热导率 W/(m"c) 介电常数 pF/mm
35
5
