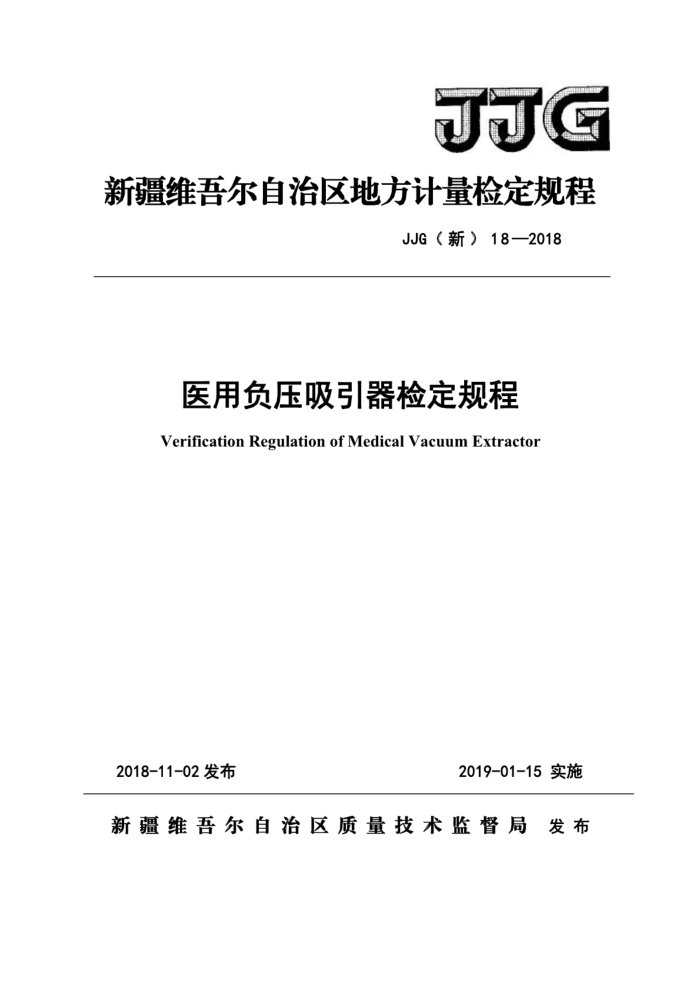

新疆维吾尔自治区地方计量检定规程
JJG（新）18—2018
医用负压吸引器检定规程 Verification Regulation of Medical Vacuum Extractor
2019-01-15实施
2018-11-02发布
新疆维吾尔自治区质量技术监督局发布 JJG（新）18—2018
JJG（新）18一2018
医用负压吸引器检定规程 Verification Regulation of Medical Vacuum Extractor
归口单位：新疆维吾尔自治区质量技术监督局主要起草单位：新疆维吾尔自治区计量测试研究院
本规程委托新疆维吾尔自治区质量技术监督局负责解释 JJG（新）18—2018
本规程主要起草人：
勒孚河 （新疆维吾尔自治区计量测试研究院）王军 （新疆维吾尔自治区计量测试研究院）
参加起草人：
亢 锐 （新疆维吾尔自治区计量测试研究院）朱 锐 （新疆维吾尔自治区计量测试研究院）郑 娆 （新疆克拉玛依市中心医院） JJG(新）18—2018
目录
引 言 1 范围 2 引用文件 3 术语和计量单位. 3. 1 术语 3. 2 计量单位. 4 概述 5 计量性能要求. 5. 1 最大允许误差. 5. 2 零位误差 5.3 示值误差.. 5. 4 回程误差 5. 5 轻敲位移 5. 6 指针偏转平稳性. 6 通用技术要求. 6. 1 铭牌及标识... 6. 2 外观. 6. 3 密封性. 7 计量器具控制. 7. 1 检定环境条件. 7. 2 检定用设备. 7. 3 检定项目. 7. 4 检定方法. 7. 5 检定结果的处理. 7. 6 检定周期. 附录A 医用负压吸引器检定记录格式. 附录B 检定证书内页格式附录C 检定结果通知书内页格式附录D 医用负压吸引器测量不确定度评定
II
.2
2
.. 2
.2
.2 2
3
.. 3
3
.3
3
...3
3
4
4
.6
.6
...8 .9
.10
I JJG(新）18—2018
引言
JJF1001一2011《通用计量术语及定义》、JJF1002-2010《国家计量检定规程编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规程制订的基础性系列规范。
本规范在参考了YY0636.1-2008《医用吸引设备》，GB/T1226-2010《一般压力表》和JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》，结合国内医用负压引器和医用电动式负压吸引器质量控制现状制订。
本规范为首次发布。
II JJG（新）18-2018
医用负压吸引器检定规程
1范围
本规程适用于集中控制式医用负压引器和医用电动式负压吸引器的首次检定、后续
检定和使用中检查。 2 引用文件
本规程引用下列文件 JJF1008一2008压力计量名词术语及定义 JJG52一2013弹性元件式一般压力表、压力真空表和真空表 GB/T1226-2010一般压力表》 YY0636.1-2008医用吸引设备凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1医用负压吸引器
用于吸除患者气道内分泌物及吸除手术中患者出血、渗出物、脓液和胸腔脏器中内容物，使手术清楚，减少污染机会的医疗器械。
3.2计量单位 3.2.1压力
医用负压吸引器使用的法定计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa、
MPa等。 4 概述
医用负压吸引器是吸除患者气道内异物和手术中出血、渗出物、脓液、胸腔脏器中的内容物及冲洗液，使手术清楚，减少污染的设备。他通过制造吸引头的负压状态使吸引头外的物质向吸引头挤压，从而完成“吸引”的效果。按动力源的不同一般可分为独
1 JJG（新）18-2018
立电动吸引器与集中控制吸引器两种 5 计量性能要求
5.1最大允许误差
医用负压吸引器的准确度等级及最大允许误差应符合表1规定。
表1准确度等级及最大允许误差要求
准确度等级
示值误差
1. 0 1. 6 2. 5 4. 0
±1.0% ±1.6% ±2.5% ±4.0%
5.2零位误差 5.2.1 带有止销的负压吸引器，在通大气的条件下，指针应紧靠止销。 5.2.2 没有止销的负压吸引器，在通大气的条件下，指针位置应不超过分度值的7/10。 5.3示值误差
示值误差应不超过表1所规定的最大允许误差。
5.4回程误差
回程误差应不大于最大允许误差的绝对值。
5.5轻敲位移
轻敲表壳前与轻敲表壳后，负压吸引器的示值变动量应不大于最大允许误差绝对值
的1/2。 5.6指针偏转平稳性
在测量范围内，指针偏转应平稳，无跳动或者卡针现象。
2
