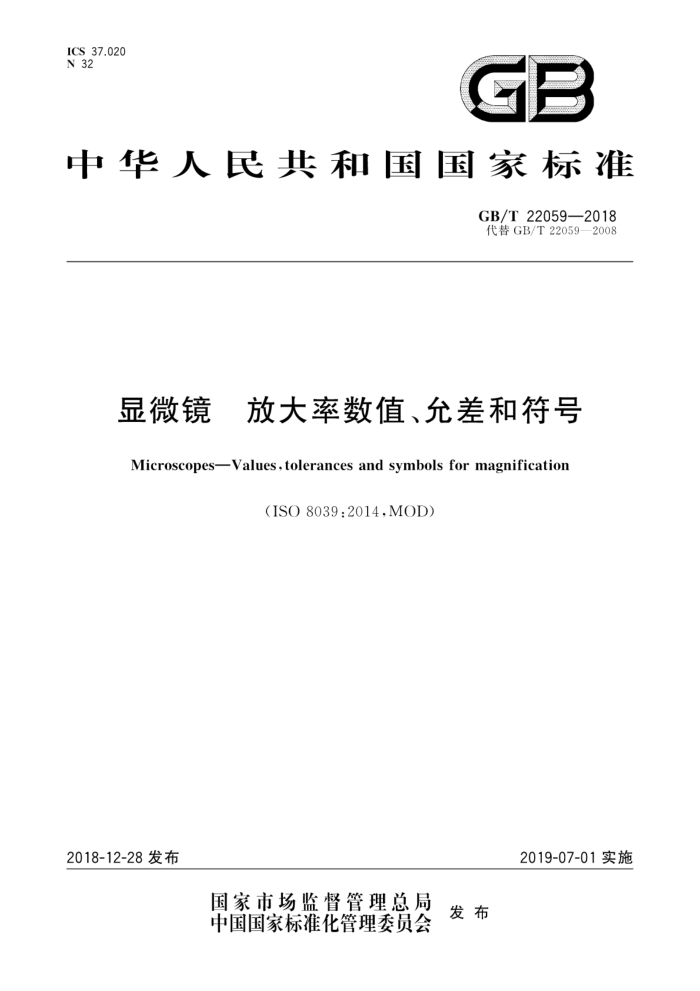

ICS 37.020 N 32
GB
中华人民共和国国家标准
GB/T22059—2018 代替GB/T22059—2008
显微镜 放大率数值、允差和符号 Microscopes-Values,tolerances and symbols for magnification
(ISO8039:2014,MOD)
2019-07-01实施
2018-12-28 发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T22059—2018
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T22059—2008《显微镜放大率》。本标准与GB/T22059—2008相比主要变化
如下：
修改了标准名称；第2章规范性引用文件中增加了GB/T27668.1.删除了GB/T321 第3章修改为"GB/T27668.1界定的术语和定义适用于本文件”，并删除了3.1～3.9；表1中镜筒系数改为“镜简透镜”，删除了实像的投影系数，删除了表示方式中“优先”和“替代” 之分；删除了第5章计算方法；
-
一
表2注3中增加数值0.7；一表3中镜筒系数改为“镜筒透镜”，投影系数改为“投影镜头”； -增加了参考文献。 本标准使用重新起草法修改采用ISO8039：2014《显微镜 放大率的数值、允差和符号》 本标准与ISO8039：2014相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位
置的垂直单线（1)进行了标示
本标准与ISO8039：2014的主要技术差异及原因为：
增加了标准的适用范围；一关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，具体对应
的国家标准如下： ·用修改采用国际标准的GB/T27668.1代替了ISO10934-1。
本标准做了下列编辑性修改：
第5章表2注3中增加数值0.7。 本标准由中国机械工业联合会提出。 本标准由全国光学和光子学标准化技术委员会（SAC/TC103)归口。 本标准主要起草单位：宁波永新光学股份有限公司、广州粤显光学仪器有限责任公司、宁波市教学
仪器有限公司、宁波湛京光学仪器有限公司、上海理工大学、南京东利来光电实业有限责任公司、梧州奥卡光学仪器有限公司、麦克奥迪实业集团公司、南京江南永新光学有限公司、宁波舜宇仪器有限公司、宁波华光精密仪器有限公司。
本标准主要起草人：毛磊、徐涛、崔志英、王国瑞、熊守裕、黄卫佳、章慧贤、洪宜萍、张韬、章光伟、
李晞、胡森虎、徐利明。
本标准所代替标准的历次版本发布情况为：
GB/T22059—2008。
1 GB/T22059—2018
显微镜 放大率数值、允差和符号
范围
1
本标准规定了可见光显微镜成像部件放大率的数值系列、允差和符号及其所应用的者于放大系统。 本标准适用于可见光显微镜。
：规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 27668.1 显微镜术语 第1部分：光学显微术（GB/T27668.1—2011，ISO10934-1：2002， MOD)
3 术语和定义
GB/T27668.1界定的术语和定义适用于本文件。
成像部件放大率符号
A
成像部件及其组合的放大率被推荐使用的符号和表示方式的例子见表1。
表1放大率符号和表示方式
符号
部件
表示方式
物镜
M。 Mpo Me: q MpHOT
M。=25 : 1 Mg=25X Mg=10X q=1.25× MpHOr =2.5 : 1
a) 初次像距校正为有限远 b) 初次像距校正为无限远
25:1或25
25X 10X 1.25 2.5 : 1
目镜镜筒透镜投影镜头显微镜总放大率
M rorVis M TOTPROJ
MroVis=500X MTOTPRO) = 500 : 1
a) 目视观察 b）实像
500X 500 : 1
5放大率的数值和允差
5.1 放大率数值
成像部件或成像系统放大率的数值应是表2列出的数值之一，在这个表中任何两个数的商的乘积
1 GB/T 22059—2018
同样是该表范围内的数值。该表是按行以10为系数扩展而成。
表 2 放大率数值
0.63 0.8
...0.32 2.5 3.2 25
0.4 1 40
0.5 5 50
8 80
1.25 12.5
2 20 200
6.3 63
1 10 100 125 160 1 000 1 250 1 600 2 000... 注1：该数值取自GB/T321中的R10系列；注2：数值0.32由R10系列数值四舍五人修约而得；注3：除了本表中的数值以外，下列数值也可采用：0.7、1.5、15、30、60、150。
1.6 16
32
250 320 400 500 630 800
5.2 成像部件放大率允差
成像部件放大率允差见表3。
表3 放大率允差
系统/部件物镜镜简透镜投影镜头目镜
允差/% ±5 ±2 ±2 ±5
2 GB/T 22059—2018
参考文 献
[1 GB/T321—2005优先数和优先数系［2］ISO10934-2光学和光学仪器 显微镜术语 第2部分：高级光学显微术技术 8
