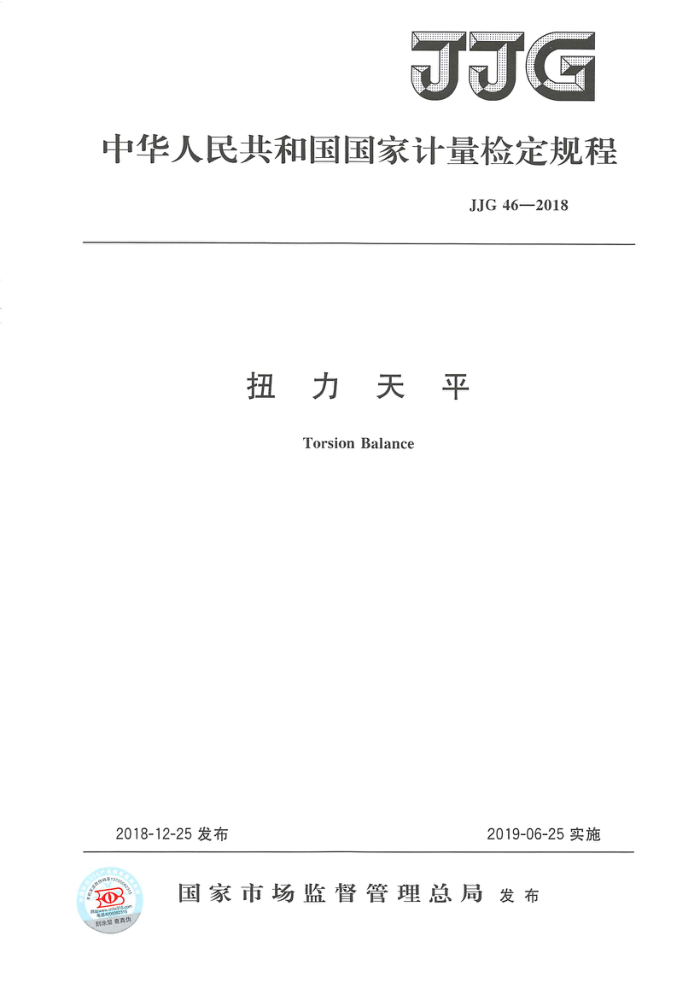

JJG
中华人民共和国国家计量检定规程
JJG 46—2018
扭力天平
Torsion Balance
2019-06-25实施
2018-12-25发布
国家市场监督管理总局发布
尚刮涂量查真伪
2 JJG46—2018
扭力天平检定规程 VerificationRegulation
JJG46—2018 代替JJG46—2004
of Torsion Balance
归口单位：全国质量密度计量技术委员会主要起草单位：中国计量科学研究院
新疆计量测试研究院
参加起草单位：上海市计量测试技术研究院
本规程委托全国质量密度计量技术委员会负责解释 JJG46—2018
本规程主要起草人：
姚 弘（中国计量科学研究院）徐秋莎（新疆计量测试研究院）
参加起草人：
苏祎（上海市计量测试技术研究院）焦凯（中国计量科学研究院） JJG46—2018
目 录
引言
范围 2 引用文件 3术语和计量单位 3.1术语 3.2计量单位 4概述 5计量性能要求 5.1基本参数 5.2计量性能 6通用技术要求 6.1 外观 6.2 结构要求 7计量器具控制 7. 1 检定条件 7. 2 检定项目 7. 3 检定方法 7. 4 检定结果的处理 7. 5 检定周期附录A扭力天平检定原始记录格式附录B扭力天平检定证书内页格式附录C 扭力天平检定结果通知书内页格式
1
.
3
3
.
.
F
4
- JJG46—2018
引言
JJG46《扭力天平》采纳现行的JJG98《机械天平》中的准确度等级，保留了原有等级（ID级，并参考其技术指标和要求，修改JJG46一2004《扭力天平》。
与JJG46一2004相比，除编辑性修改外，主要技术变化如下：
增加“引用文献”和“术语和计量单位”部分；在概述中增加了扭力天平结构图：修改了3.1基本参类删除了3.3准确度等级删除了表1， 改为文字描述表1的内容；修改 “最大允许误差”表中对“空载示值重复性” ，的要求 从“≤0.5e”改
7
为“ 删除了表4改为符合检定衡器础码的通用描述修改 “加载卸载示仙重夏理全我示值重复健按照正文的描选修政于错应的记录表格和内更摄
本邦 规程历次版本发 乖情况
-JJG 46—200 -JJG 46—19
Ⅱ JJG46—2018
扭力天平检定规程
1范围
本规程适用于精密扭力天平（以下简称“天平”）的首次检定、后续检定和使用中检查。 2引用文件
JJG98机械天平 JJF1229质量密度计量名词术语及定义 OIMLR76-1：20o6非自动衡器第1部分：计量和技术要求试验（Non-auto
maticweightinginstruments-Partl:Metrological and technical requirements—Tests)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1术语 3.1.1灵敏度sensitivity
读数指针移动一个检定分度值e时，核验指针与核验标线的偏离量。
3.1.2码折算质量值conventionalmassvalueofweight
码在约定温度和约定密度的空气中，与一约定密度的标准码达到平衡时，该标准础码的质量。 3.1.3实际分度值（d） actualscaleinterval
相邻两个标尺标记所对应的值之差。 3.1.4检定分度值（e）verificationscaleinterval
用于对衡量仪器进行检定和分级的以质量单位表示的值。
3.1.5检定分度数（n）numberofverificationscaleintervals
Mar
衡量仪器的最大秤量Ma与检定分度值e之比，n
e
3.2计量单位
天平使用的质量单位是：毫克（mg）。 4概述
天平的主要结构由单臂杠杆以及平卷簧和片簧两种弹性元件组合而成，使用时不用码，只需转动读数旋钮，依靠弹性元件偏转角度所产生的平衡扭力来进行测量。在横梁的一端，装有速停阻尼器，使横梁摆动能在几秒钟内停止，从而便于迅速读出测定数值。
1 JJG46—2018
本天平用于微量物质的称量和精密分析，广泛应用于电子、纺织、冶金、化工、农业、卫生部门、科研单位及高等院校。天平结构原理图见图1。
3
12
13
14
；6一簧片；
1一阻尼器
美旋钮；
秤盘：一底板；
支撑叉水平调节
平衡水准器
0
5计量性能要求 5.1 基本参数
准确度等级 级检定分度值e等于实际分度值d，应等于1×10*mg、2×10°mg或5×10*mg，其
中：k为正整数 负整数或零。
Mat
500。
检定分度数：最大秤量（Max）：5mg~2500mg。
5.2计量性能
天平的计量性能要求列于表1。
表1 天平的计量性能要求
计量性能要求
检定分度值
灵敏度 ≥1/3 e ≥1/2 e
mg 0.01~0.02 0.05~5
空载示值重复性 全载示值重复性 示值最大允许误差
≤le
≤le
±le
2 JJG46—2018
6通用技术要求
6.1外观 6.1.1天平标牌上应有型号规格、产品名称、出厂编号、制造厂名、最大秤量、检定分度值、生产日期、准确度等级等。 6.1.2天平的外表不得有明显的缝隙，表面涂层色泽应均匀，不允许有露底、脱皮、 毛刺、斑痕及显著的擦痕， 6.1.3指针与刻度盘之间的间隙应足够小，满足读数要求，针尖部位应垂直于刻度盘平面，并能与最短刻线的1/2至34重合，针尖部位与刻线的色泽应有明显的区别。 6.1.4制动机构动作应平稳，开启天平时，不允许横梁有扭动、 指针卡住、带针、跳针等现象。天平制动后，把等 于天平最大秤量的码放置在盘上或者挂在钩上，横梁的静止位置应保持 6.2结构要求 6.2.1平卷
簧的两侧面应平直一 被固定后其成形面必须平直，两端被固定部
位不得有松动现 6.2.2 刻度盘内径相邻刻线应在活断菊间距， 1/5。始未刻线的两侧应 雅刻车 2条的铺助 每际应的数字 刻度盘上所盖门玻璃应透甲
线免度不大于刻度间距的
或50刻度处 应标注相
妨碍设数的缺陷。
洁：
6.2.3 有阻 尼装置 核验指 开始到静止 美摆动时间不 得大于8s。 6.2.4 天平在前、后、
个方简
美指轻敲外壳，在这
45
2
依
些动作做完后天平应能正 作
计量器具控制
7
计量器具控制包括首次检定、后续检定和使用中检查。修理后的检定按首次检定进行。 7.1检定条件 7.1.1检定用标准器
用于检定天平的础码：检定过程中使用该码的实际质量值，则其扩展不确定度（k=2）应不超过天平在该载荷下最大允许误差绝对值的1/3。 7.1.2检定环境条件 7.1.2.1天平检定环境温湿度应符合表2的规定，且周围应无影响天平计量性能的振动和气流存在。
表2检定环境条件
最大秤量/mg
温度范围/℃
湿度/（%RH)
5~10 25~50 100~2500
20±2 20±5 20±7
≤75
≤85
3
