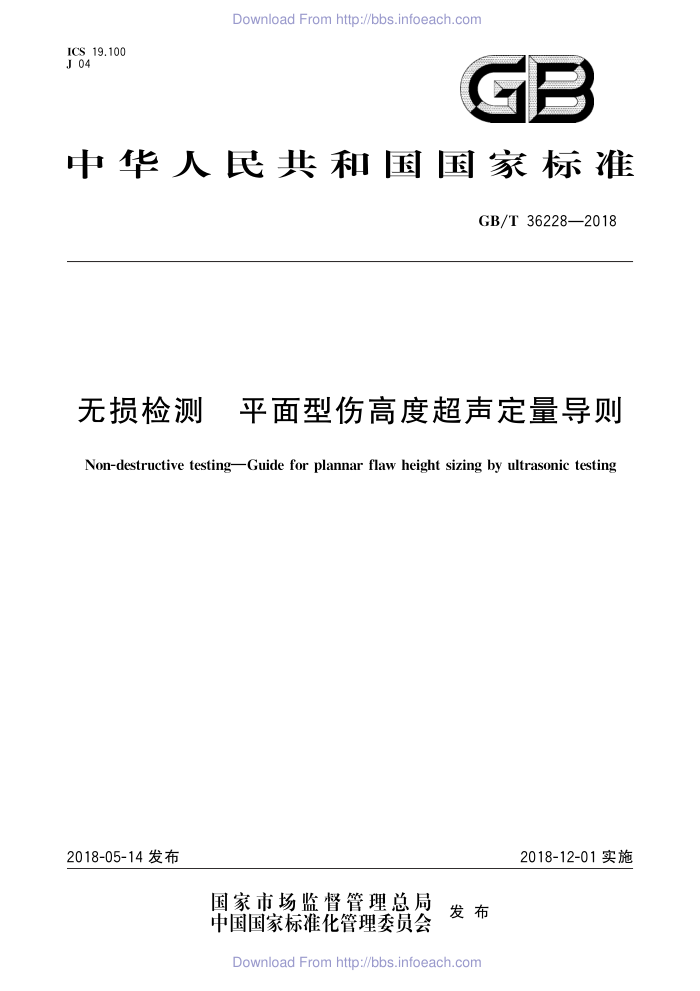

ICS 19.100 J 04
GB
中华人民共和国国家标准
GB/T36228—2018
无损检测 平面型伤高度超声定量导则 Non-destructive testing-Guide for plannar flaw height sizing by ultrasonic testing
2018-12-01实施
2018-05-14发布
国家市场监督管理总局 发布
中国国家标准化管理委员会
Download From http://bbs.infoeach.com Download From http://bbs.infoeach.com
Download From http://bbs.infoeach.com DownloadFromhttp://bbs.infoeach.com
GB/T36228—2018
目 次
前言范围
m
规范性引用文件 3 术语和定义
2
方法概要 5 30-70法端点衍射法
4
6
n
双晶双模法 8 双晶同模法附录A（资料性附录） 方法的局限性附录B（资料性附录） 伤高度评价流程
14
19
23
24
DownloadFromhttp://bbs.infoeach.com Download From http://bbs.infoeach.com
Download From http://bbs.infoeach.com Download From http:/bbs.infoeach.com
GB/T 36228—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国无损检测标准化技术委员会（SAC/TC56)提出和归口。 本标准起草单位：国核电站运行服务技术有限公司、东方电气（广州)重型机器有限公司、上海电气
核电设备有限公司、哈电集团（秦皇岛）重型装备有限公司。
本标准主要起草人：汪明辉、车天泽、汪军、汤国祥、邓黎、邓道勇、季龙华、张建磊。
I
Download From http://bbs.infoeach.com Download From http://bbs.infoeach.com
Download From http://bbs.infoeach.com Download From http://bbs.infoeach.com
GB/T36228—2018
无损检测 平面型伤高度超声定量导则
1范围
本标准规定了用于测定铁素体和奥氏体工件开口平面型伤高度尺寸的超声检测技术及其原理。本标准推荐采用传播时间（TOF）或传播时差（△TOF）进行伤高度超声定量。
本标准所述的各项平面型伤高度定量技术均有其最佳适用范围，详见附录A。 本标准推荐按照附录B中的评价流程进行平面型伤高度定量本标准不适用于采用信号幅度法对伤尺寸进行定量，不涉及平面型伤的长度定量方法，不提供平面
型伤的验收标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12604.1无损检测术语超声检测 GB/T20737无损检测通用术语和定义
3术语和定义
GB/T12604.1和GB/T20737界定的以及下列术语和定义适用于本文件
3.1
双模法 bi-modalmethod 一种利用工件中同时存在的纵波和横波进行伤高度定量的超声检测方法。
3.2
端角反射 corner reflection 超声声束倾斜传播到由伤和被检工件表面形成的呈90°的交界面，由于声波与界面相互作用而发
生的超声能量反射。 3.3
双峰 doublet 同时成对出现在屏幕上，且随着探头靠近和远离伤移动时同步游动的两个信号注：采用端点衍射法进行伤高度定量时，伤上端点信号和下端点信号（或者端角反射信号）即为双峰出现
3.4
远表面 far-surface 检测时，被检工件上与探头接触面相对的另一个表面。 注：例如从外表面检测管材时，管材内表面即为远表面。
3.5
近表面 near-surface 检测时，被检工件上与探头接触的表面。 注：例如从外表面检测管材时，管材外表面即为近表面。
1
Download From http:/bbs.infoeach.com Download From http://bbs.infoeach.com
GB/T36228—2018
3.6
30-70法 30-70modeConversionmethod 种利用工件中同时产生的70°折射纵波和30°折射横波对工件远表面开口缺陷进行检测的技术。 注：使用这种检测技术时，可能会用到70°折射纵波、二次爬波和30-70-70波形转换声波对工件远表面开口裂纹的
高度进行定量。
4方法概要
4.1平面型伤高度超声定量有如下几种方法：
30-70法；一端点衍射法； —一双晶双模法；
双晶同模法，
2采用上述方法进行伤高度超声定量时，被检工件在厚度方向分为三个等分的区域：远表面1/3区
4.2
域，中部1/3区域和近表面1/3区域。使用30-70法时，检测人员根据某种特定信号的出现与否大致判断伤高度扩展到上述某个区域。 4.3 伤高度超声定量方法分别应用于起始于工件远表面，但扩展至不同厚度范围内的伤，其中端点衍射法主要应用于远表面1/3区域，双晶双模法主要应用于中部1/3区域，双晶同模法主要应用于近表面 1/3区域。如果采用合适的试块且方法经证明是有效的，上述各定量方法也可扩展应用于其对应的1/3 区域以外范围。 4.4超声声程路径通常采用单一线条来表示。
5 30-70法
5.1 基本原理 5.1.1方法概述 5.1.1.1 3070法测高时，利用70°折射纵波信号、波型转换信号和二次爬波信号，通过上述三种信号出现与否、信号游动范围和70°折射纵波信号的传播时间，大致判断伤高度扩展到被检工件的远表面1/3 区域、中部1/3区域还是近表面1/3区域。 5.1.1.2 30-70法用于判断伤的大致高度或者伤是否远表面开口，见图1。
30°横波
70纵波
a）30-70法声波入射方式图130-70法声束传播示意图
