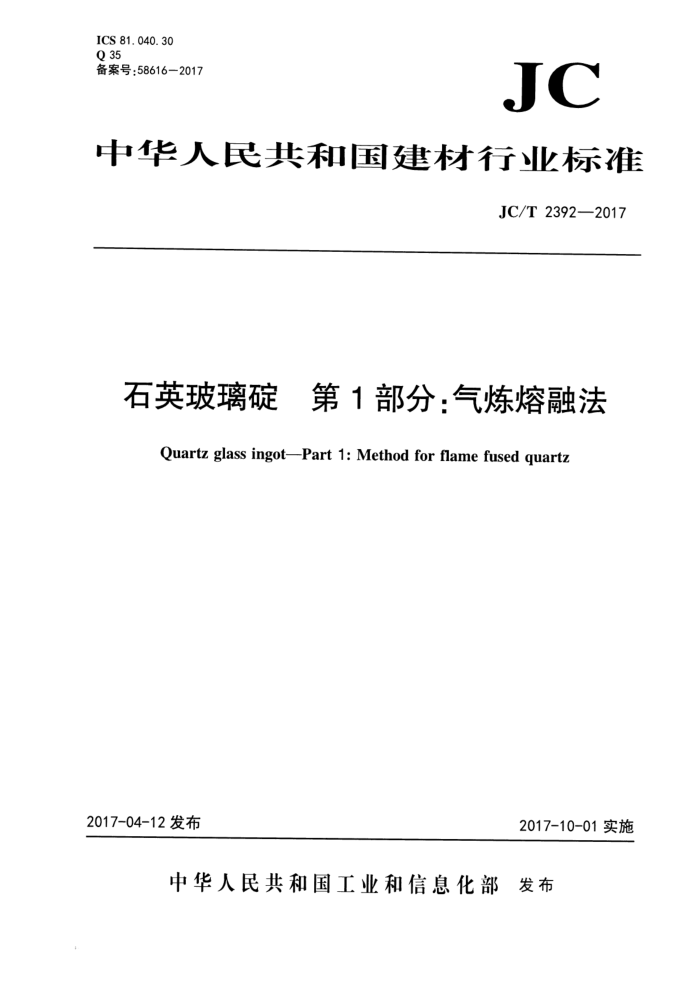

ICS 81.040.30 Q 35 备案号：586162017
JC
中华人民共和国建材行业标准
JC/T2392—2017
石英玻璃 第1部分：气炼熔融法
Quartz glass ingot-Part 1: Method for flame fused quartz
2017-04-12发布
2017-10-01实施
中华人民共和国工业和信息化部发布 JC/T2392—2017
前 言
JC/T2392《石英玻璃》分为五个部分：一第1部分：气炼熔融法；一第2部分：氢氧焰化学气相沉积法；一一第3部分：等离子化学气相沉积法：一一第4部分：等离子体熔融法；一一第5部分：电熔法。 本部分为JC/T2392《石英玻璃》的第1部分。 本部分按照GB/T1.1一2009给出的规则起草本部分由中国建筑材料联合会提出。 本部分由全国工业玻璃和特种玻璃标准化技术委员会（SAC/TC447)归口。 本部分起草单位：湖北菲利华石英玻璃股份有限公司、中国建材检验认证集团股份有限公司、中国
建筑材料科学研究总院、中建材衢州金格兰石英有限公司。
本部分主要起草人：刘俊龙、周青、杨晓会、王京侠、王玉芬、王友军、罗兴川、陈孝碧。 本标准为首次发布。
I JC/T2392—2017
石英玻璃 第1部分：气炼熔融法
1范围
本标准规定了气炼熔融法石英玻璃的术语和定义、分类、要求、试验方法、检验规则以及标志、 包装、运输和贮存。
本标准适用于以石英砂等为原料，采用气炼熔融法生产的透明石英玻璃锭。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3284石英玻璃化学成分分析方法 JC/T2205 5石英玻璃术语
3术语和定义
JC/T2205界定的术语和定义适用于本文件。
4分类
4.1 按外观质量分三类为：A1、A2、A3。 4.2按外径偏差分三类为：D1、D2、D3。 4.3按杂质元素含量分为：P1、P2、P3。 5要求
5.1外观质量
每100cm石英玻璃锭外观质量应符合表1中的规定。
表1 石英玻璃锭外观质量要求
要求 A2 不计 ≤18 ≤3 ≤0.03 不允许
项目
A1
A3
Φ≤0.1mm的气泡 0.1mm<≤0.2mm的气泡 0.2mm<≤0.5mm的气泡 0.5mm<Φ≤1.5mm的气泡
≤10 ≤1 不允许
≤50
气泡/个
≤0. 07
@>1.5mm的气泡
- JC/T2392—2017
表1(续)
要求 A2 3 0. 01 2 0. 01 不允许
项目
A3 5 0. 02 2 0. 02
A1 不允许
最大直径/mm 最多允许出现个数/个
色斑
最大直径/mm 最多允许出现个数/个裂纹气泡群底部
不允许
结石
气泡群最大直径不超过10mm
应切割平整， 且石英玻璃在水平面上竖直放置时，其纵向与水平面垂直。
注1：如用户有特殊要求，供需双方可另行商定。 注2：外圆表面向里深度10mm以内缺陷可忽略不计。
5.2 直径偏差
直径偏差应符合表2的规定。
单位为毫米
表2 石英玻璃啶直径偏差
D3 ≤30
D2 ≤20
类别偏差
D1 ≤10
5. 3 杂质元素含量
杂质元素含量应符合表3的规定。
表3 杂质元素含量要求
单位为微克每克
类别 Na Li K Fe Cu B Ti Li、Na、K总含量 13种杂质元素总含量
≤22.00 ≤50.00 ≤50.00
P1 ≤2. 00 ≤2.00 ≤2.00 ≤0.80 ≤0.50 ≤0.30 ≤2.00 P2 ≤3.00 ≤3.00 ≤3.00 ≤3.00 ≤0.80 ≤0.30 ≤5.00 ≤6.00 P3 ≤10.00 ≤10.00 ≤10.00 ≤3.00 ≤1.00 ≤0.30 ≤5. 00 ≤10. 00 注 “13种杂质元素”是指“Al、Fe、Ca、Mg、Ti、Cu、Co、Ni、Mn、B、Li、Na、K”
-
试验方法
6
6. 1 外观质量
外观质量对照对比样目测检查。必要时可使用折射率与石英玻璃比较接近的物质如煤油或红油等涂覆在石英表面，以便更好的目测其外观。
注：对比样为自制标准样品，以标明尺寸的缺陷和待检品对比，标样应包含技术要求中的所有外观缺陷指标。从石
英玻璃醍横截面上取一块直径不小于200mm厚度为（10土1)mm石英片，大面抛光，在读数放大镜或可读数显微镜下将石英片中各不同尺寸气泡标出来，用于与实物的对比。
2 JC/T2392—2017
6.2直径偏差 6.2.1 量具及量具的精度
测量直径工具为直尺、外卡钳，其中直尺测量精度不低于1mm。 6.2.2直径偏差
石英玻璃的直径的测量见图1。图1为测量的俯视图。外卡钳的移动方向与黑色的箭头方向一致，当外卡钳通过石英玻璃的横截面后，外卡钳两卡点的直线距离即为石英玻璃所测部位的外径，测量此
两卡点的距离（在直尺上对比读出其长度值）。按此方法测量出的石英玻璃的最大直径与最小直径之差即为直径偏差（石英玻璃锭底平面往上50mm和顶部往下150mm不在测量直径偏差范围之内）。
说明： 1一外卡钳： 2——石英玻璃。
图1 石英玻璃啶直径测量示意图
6.3杂质元素含量
按GB/T3284的规定检测。
7 检验规则
7. 1 1检验分类
分为出厂检验和型式检验。 7.2出厂检验 7.2.1检验项目
出厂检验项目为外观质量、直径偏差和杂质元素含量。 7.2.2组批
以同一批次原料、同种工艺生产的石英玻璃锭为一批、
3
