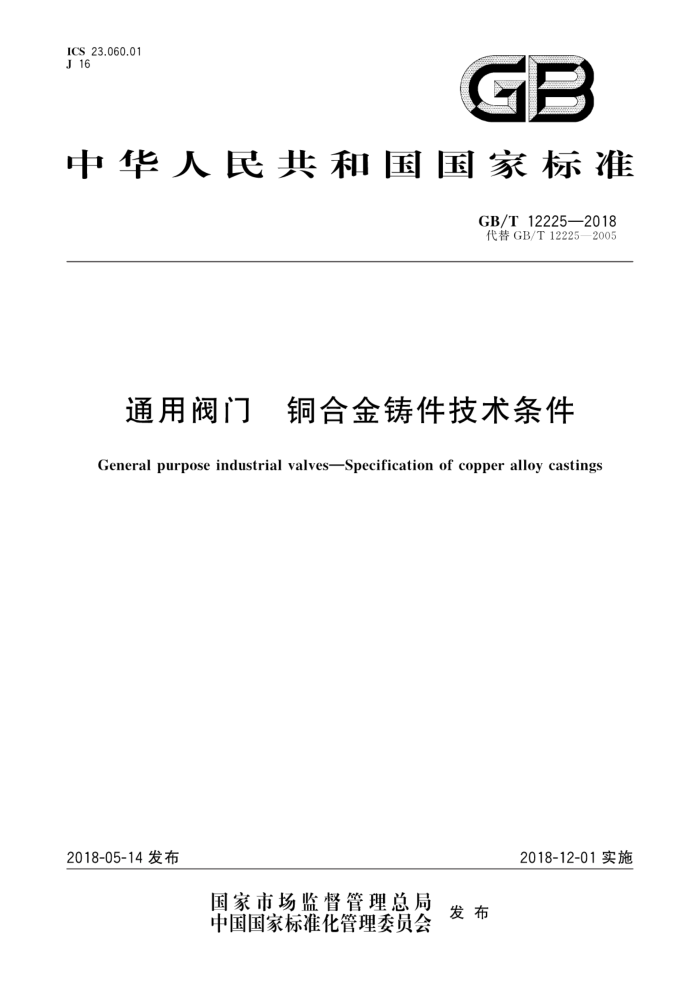

ICS 23.060.01 J 16
GB
中华人民共和国国家标准
GB/T12225—2018 代替GB/T12225—2005
通用阀门 铜合金铸件技术条件
General purpose industrial valvesSpecification of copper alloy castings
2018-05-14发布
2018-12-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T12225—2018
目 次
前言
范围规范性引用文件 3 铸件分级
2
铸件牌号、标记方法和代号 4.1 铸件牌号 4.2 标记方法 4.3 铸造方法代号 5技术要求 5.1 铸造 5.2 化学成分 5.3 力学性能 5.4 质量要求
4
检验方法和检验规则 6.1 化学成分 6.2 力学性能 6.3 壳体试验标志、包装、运输和贮存
5 GB/T12225—2018
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T12225一2005《通用阀门铜合金铸件技术条件》。本标准与GB/T12225-
2005相比，主要技术内容变化如下：
-增加铜合金牌号ZCuZn31A12、ZCuA19Fe4Ni4Mn2；力学性能中的布氏硬度按照新的表示方法；按GB/T228.1修改拉伸试样图；按GB/T12220修改铸件标志。
本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准负责起草单位：合肥通用机械研究院、宁波埃美柯铜阀门有限公司、浙江万得凯流体设备科
技股份有限公司、浙江盾安智控科技股份有限公司、凯瑞特阀业有限公司。
本标准参与起草单位：台州多合机械有限公司、永和流体智控股份有限公司、浙江苏明阀门有限公司、浙江华龙巨水科技股份有限公司、台州能实暖通科技有限公司、玉环秀辉阀业有限公司、伯特利阀门集团有限公司、合肥通用环境控制技术有限责任公司。
本标准主要起草人：张继伟、郑雪珍、查昭、丁春兰、李运龙、姚胜勇、苏宗尧、章银宗、陈伟峰、 刘文秀、金克雨、胡春艳，
本标准所代替标准的历次版本发布情况为：
GB/T12225—1989、GB/T122252005。
II GB/T12225—2018
通用阀门： 铜合金铸件技术条件
1范围
本标准规定了铜合金铸件的铸件分级、铸件牌号、标记方法和代号、技术要求、检验方法和检验规则以及标志、包装、运输和贮存
本标准适用于砂型铸造和金属型铸造（非压力铸造)的阀门及管件的铜合金铸件（以下简称铸件）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 231.1 金属材料布氏硬度试验 第1部分：试验方法 GB/T 1176 铸造铜及铜合金 GB/T 6414 铸件尺寸公差与机械加工余量 GB/T 11351 铸件重量公差 GB/T 13927 工业阀门 压力试验
3 铸件分级
铸件分为四级，其分类级别和考核要求见表1。
表1 铸件考核要求
铸件级别
考核要求化学成分、力学性能
I II II IV
力学性能化学成分不作考核
铸件牌号、标记方法和代号
4
4.1 铸件牌号
铸件的牌号见表2。
1 GB/T 12225—2018
表 2 铸件牌号
合金牌号 ZCuSn3Zn11Pb4 ZCuSn5Pb5Zn5 ZCuSn10Pb1 ZCuSn10Zn2 ZCuA19Mn2 ZCuAl10Fe3 ZCuA19Fe4Ni4Mn2
合金名称 3-11-4锡青铜 5-5-5锡青铜 10-1锡青铜 10-2锡青铜 9-2铝青铜 10-3铝青铜 9-4-4-2铝青铜
合金牌号 ZCuZn25A16Fe3Mn3
合金名称 25-6-3-3铝黄铜 31-2铝黄铜 38-2-2锰黄铜 33-2铅黄铜 40-2铅黄铜 16-4硅黄铜
ZCuZn31A12 ZCuZn38Mn2Pb2 ZCuZn33Pb2 ZCuZn40Pb2 ZCuZn16Si4
一
一
4.2 标记方法
铸件标记方法如图1所示：
铸件级别铸件牌号
注：铸件级别中IV级铸件不表示。
图1 铸件标记
示例：II级10-3铸造铝青铜，标记为：ZCuAl10Fe3II；IV级16-4铸造硅黄铜，标记为：ZCuZn16Si4。 4.3 铸造方法代号
砂型铸造代号用“S"表示，金属型铸造代号用"J”表示。
5 技术要求
5.1 铸造
铸件生产单位可按用户的要求，使用由用户提供的原材料、工艺装备或图样铸造。并应在订货合同中注明。 5.2 化学成分
对I、Ⅲ级铸件，其化学成分和杂质含量应符合表3和表4的规定
2
