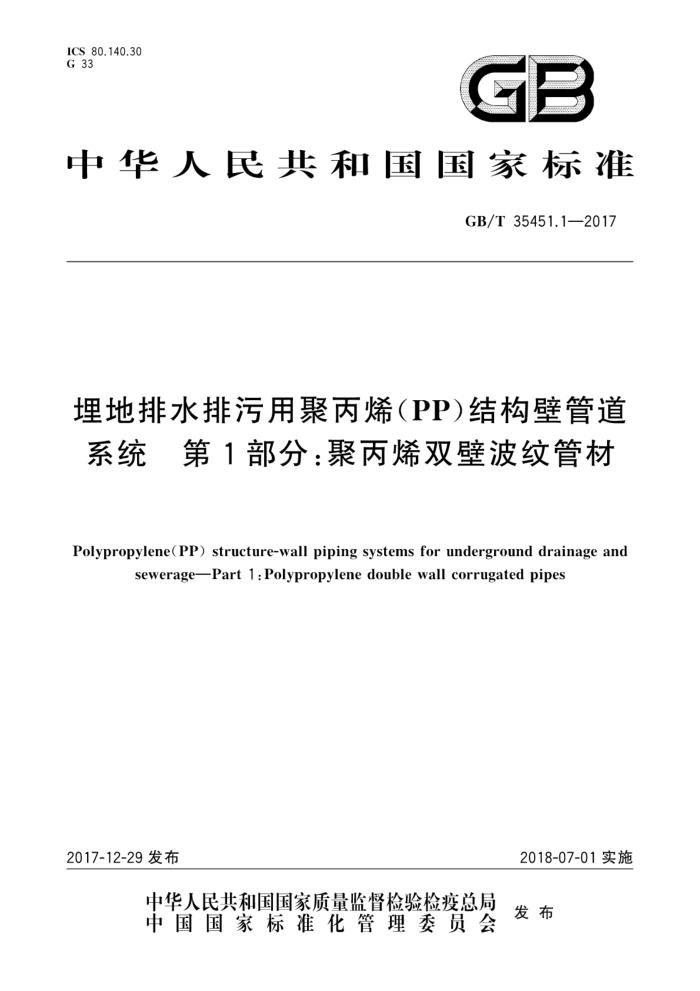

ICS 80.140.30 G 33
GB
中华人民共和国国家标准
GB/T35451.1—2017
埋地排水排污用聚丙烯（PP）结构壁管道系统　第 1部分:聚丙烯双壁波纹管材
Polypropylene(PP) structure-wall piping systems for underground drainage and
sewerage-Part 1 :Polypropylene double wall corrugated pipes
2017-12-29发布
2018-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 35451.1—2017
前 言
GB/T35451《埋地排水排污用聚丙烯（PP)结构壁管道系统》分为2个部分：
第1部分：聚丙烯双壁波纹管材；第2部分：聚丙烯缠绕结构壁管材。
本部分为GB/T35451的第1部分本部分按照GB/T1.1一2009给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发行机构不承担识别这些专利的责任。 本部分由中国轻工业联合会提出。 本部分由全国塑料制品标准化技术委员会（SAC/TC48)归口。 本部分起草单位：永高股份有限公司、顾地科技股份有限公司、福建亚通新材料科技股份有限公司
浙江伟星新型建材股份有限公司、浙江中财管道科技股份有限公司、湖北金牛管业有限公司、广东联塑科技实业有限公司、亚大集团公司。
本部分主要起草人：黄剑、付志敏、陈鹊、李大治、陈建春、郑伟、张慰峰、李瑜、孙华丽
- GB/T 35451.1—2017
埋地排水排污用聚丙烯（PP）结构壁管道系统第1部分：聚丙烯双壁波纹管材
1范围
GB/T35451的本部分规定了埋地排水排污用聚丙烯（PP）双壁波纹管材（以下简称“管材”）的术
语、定义、符号和缩略语、材料、产品分类和标记、管材结构和连接方式、要求、试验方法、检验规则和标志、运输、贮存
本部分适用于长期使用温度不超过45℃的无压埋地排水排污聚丙烯双壁波纹管材。 考虑到材料的耐化学性和耐温性后亦可用于无压埋地工业排水排污管道。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1040.2 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T 2918 塑料试样状态调节和试验的标准环境 GB/T3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T 6111 流体输送用热塑性塑料管材耐内压试验方法 GB/T 8806 塑料管道系统塑料部件尺寸的测定 GB/T 9341 塑料弯曲性能的测定 GB/T9345.1一2008塑料灰分的测定第1部分：通用方法 GB/T 9647 热塑性塑料管材环刚度的测定 GB/T14152—2001 热塑性塑料管材耐外冲击性能试验方法时针旋转法 GB/T 18042 热塑性塑料管材蠕变比率的试验方法 GB/T19278—2 2003 热塑性塑料管材、管件及阀门通用术语及其定义 GB/T19466.6塑料差示扫描量热法（DSC）第6部分：氧化诱导时间（等温OIT）和氧化诱导
温度（动态OIT)的测定
GB/T21873 橡胶密封件 给、排水管及污水管道用接口密封圈 材料规范
3术语和定义、符号和缩略语
3.1术语和定义
GB/T19278一2003界定的以及下列术语和定义适用于本文件。 3.1.1
公称内径 nominal size DN/ID
1 GB/T 35451.1—2017
与内径相关的公称尺寸。 3.1.2
平均外径 mean outside diameter derm 管材（不包括承口）上波峰最大截面测量的外圆周长除以元(3.142)所得的值向上圆整到0.1mm。
3.1.3
平均内径 mean inside diameter din 在管材（不包括承口)的同一断面测量二个或多个（二组或多组)相互垂直的内径算术平均值
3.1.4
承口平均内径 mean inside diameter of a socket D im 在承口的同一断面测量二个或多个相互垂直的内径算术平均值，
3.1.5
层压壁厚 wall thickness of the inside layer (waterway wall thickness) e 在管材的波纹之间管壁任一处的厚度（见图1）。
3.1.6
内层壁厚 wall thickness of the inside layer under a hollow section ei 管材内壁任一处的厚度（见图1）。
3.1.7
承口最小接合长度 minimum length of engagement of the socket Amin 连接密封处与承口内壁圆柱端接合长度的最小允许值（见图2）。
3.1.8
公称环刚度 nominal ring stiffness SN 通过圆整得到的管材环刚度的名义数值，通常是一个便于使用的圆整数。 ［GB/T19278—2003，定义6.6]］
3.2符号
下列符号适用于本文件。 A：接合长度 D：：承口内径 Dim：承口平均内径 DN/ID：以内径表示的公称尺寸 d：外径 d;：内径 dim：平均内径 e:层压壁厚 el:内层壁厚 L：管材有效长度 2
