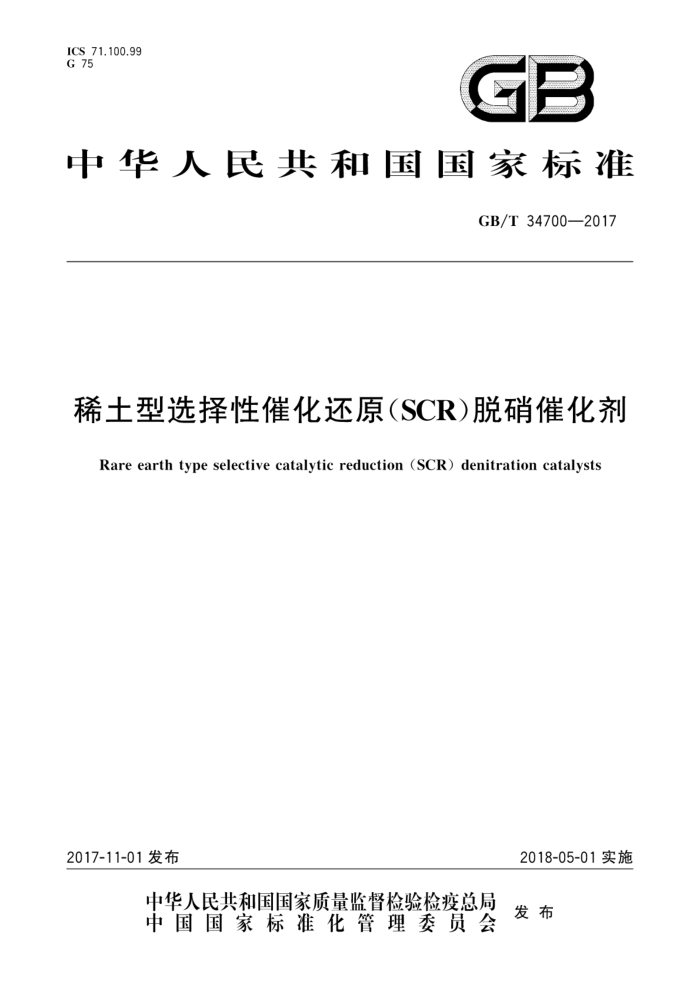

ICS 71.100.99 G 75
GB
中华人民共和国国家标准
GB/T347002017
稀土型选择性催化还原（SCR)脱硝催化剂
Rare earth type selective catalytic reduction (SCR)denitration catalysts
2017-11-01发布
2018-05-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共和国
国家标准
稀土型选择性催化还原（SCR）脱硝催化剂
GB/T 34700—2017
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2017年11月第一版
*
书号：155066·1-57662
版权专有 侵权必究 GB/T 34700—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国化学标准化技术委员会化工催化剂分技术委员会（SAC/TC63/SC10）归口。 本标准起草单位：山东天璨环保科技有限公司、南京工业大学、武汉京运通环保工程有限公司、内蒙
古希捷环保科技有限责任公司、包头稀土研究院、南化集团研究院、山东东佳集团股份有限公司、北京低碳清洁能源研究所。
本标准主要起草人：王志民、祝社民、张延东、李喜红、隋秀芬、张红超、郭咏梅、李化全、王宝冬、 孙琦、许磊。
一 GB/T34700—2017
稀土型选择性催化还原（SCR）脱硝催化剂
1范围
本标准规定了稀土型选择性催化还原（SCR)脱硝催化剂的术语和定义、要求、试验方法、检验规则标志、包装、运输、储存和产品随行文件。
本标准适用于稀土型蜂窝式烟气脱硝催化剂。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 191 包装储运图示标志 GB/T 601 化学试剂 标准滴定溶液的制备 GB/T 603 化学试剂 试验方法中所用制剂及制品的制备 GB/T 6003.1 试验筛技术要求和检验第1部分：金属丝编织网试验筛 GB/T 6678 化工产品采样总则 GB/T 6682 分析实验室用水规格和试验方法 GB/T 16157 固定污染源排气中颗粒物测定与气态污染物采样方法 GB/T 16597 冶金产品分析方法X射线荧光光谱法通则 GB/T 31587 蜂窝式烟气脱硝催化剂
3术语和定义
下列术语和定义适用于本文件。
3.1
稀土型蜂窝式烟气脱硝催化剂 rare-earth honeycomb denitration catalyst 以稀土氧化物为活性成分，整体挤压成型，端面为蜂窝状，经焙烧而成的脱硝催化剂。
3.2
测试模块 testmodule 实现对催化剂单元的定期性能检测，在模块内设置测试单元，并设计测试单元方便提取。
3.3
老化 agingtest 新鲜催化剂在一定烟气条件下进行的预处理。
4要求
4.1外观
4.1.1单元
产品单元外观应符合表1的规定。
1 GB/T34700—2017
表 1 单元外观要求
项目端面缺损壁面破损端面裂纹
要求
每处孔数不超过2×2孔，最大宽度不超过50mm，单侧数量不超过2处每处孔数不超过2×2孔，最大深度不超过100mm，单侧数量不超过2处开孔裂纹数量不超过开孔的一半，最多允许2处单侧壁面裂纹的宽度≤0.5mm，长度不超过催化剂总长度的一半，最多允许2处不允许超过1/3孔塌陷的孔变形不超过开孔的 J一半超过1/2孔塌陷的孔变形，不允许有长度≤1000mm，弯曲≤3mm 长度>1000mm，弯曲≤5mm 宽度方向，弯曲≤1.5mm
缺损
裂纹 外壁裂纹
内部裂纹孔变形
变形
弯曲变形
4.1.2 模块
模块应符合表2的规定，
表 2 模块要求
项目
要求
组装方式焊接测试模块滤网
宜采用6×12的单元排列方式组装应无气孔、弧坑、漏焊、虚焊和夹渣等缺陷应设置包含取样单元的模块，且便于提取模块单元迎风面应安装防灰滤网
4.2 几何性能 4.2.1 单元几何性能
单元几何性能应符合表3的规定
表 3 单元几何性能要求
项目长度/mm 截面边长/mm 内壁厚/mm
允许偏差 ±2 ±3 ±2 ± 0.10 ±0.15
指标 ≤1 000 >1 000 150 0.50~1.00 >1.00
2 GB/T34700—2017
5 试验方法
5.1 外观
按GB/T31587的规定。 5.2 几何性能
按GB/T31587的规定。 5.3 理化性能 5.3.1 抗压强度、磨损率、比表面积
按GB/T31587的规定。 5.3.2 二氧化铈（CeO,）、二氧化钛（TiO2）质量分数
二氧化铈（CeO.）、二氧化钛（TiO2）质量分数的测定见附录A。 5.4 反应性能 5.4.1 试验装置
催化剂反应性能试验装置示意图见图1。
烟气参数调节系统
烟气发生系统
反应器系统
烟气净化及排放系统
0 烟气参数测量
0 烟气参数测量
图1 催化剂反应性能试验装置示意图
5.4.2 试验步骤 5.4.2.1 烟气
烟气参数见表7，取样按GB/T16157的规定，分析按GB/T31587的规定。
表 7 烟气参数要求
指标 150 370 500
名称
偏差范围 ±5 ±3 ±10
烟气流量（标准状态，湿基）/（m/h）烟气温度/℃ SO2浓度(标准状态，干基)/(μL/L) 4
