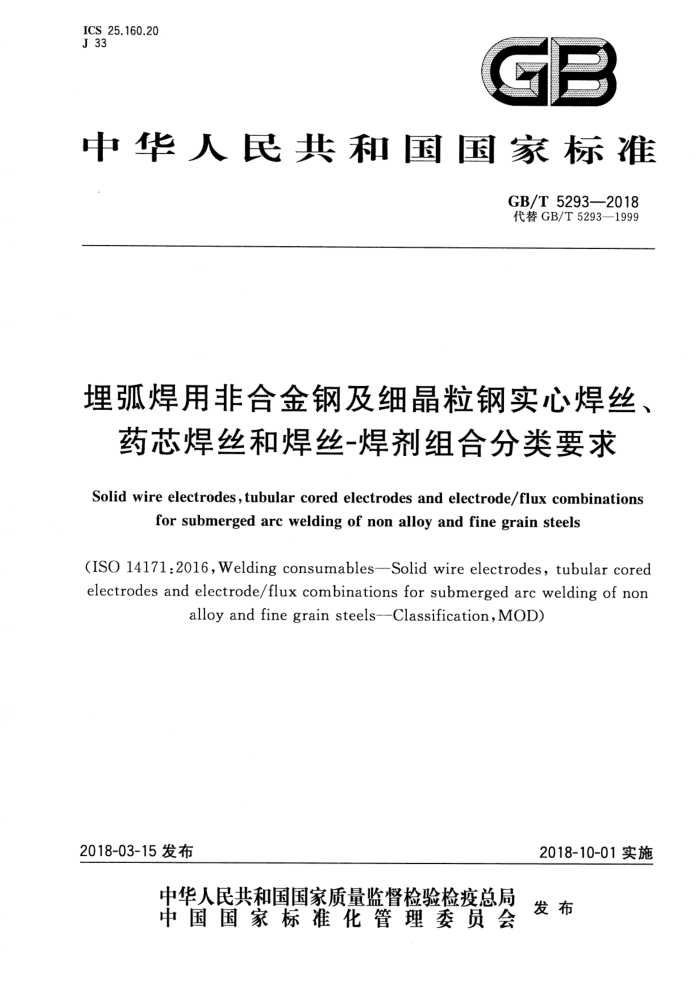

ICS 25.160.20 J 33
C
中华人民共和国国家标准
GB/T5293-2018 代替GB/T5293—1999
埋弧焊用非合金钢及细晶粒钢实心焊丝
药芯焊丝和焊丝-焊剂组合分类要求
Solid wire electrodes, tubular cored electrodes and electrode/flux combinations
for submerged arc welding of non alloy and fine grain steels
(ISO 14171:2016,Welding consumables—Solid wire electrodes, tubular cored electrodes and electrode/flux combinations for submerged arc welding of non
alloy and fine grain steels--Classification,MOD)
2018-03-15发布
2018-10-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T5293——2018
目 次
前言
I
范围 2规范性引用文件 3分类
1
..
技术要求 5试验方法… 6 复验
4
.
10 12 12 13 15
供货技术条件附录A（资料性附录） 实心焊丝型号/牌号对照附录B（资料性附录） 焊剂类型
7 GB/T5293—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T5293—1999《埋弧焊用碳钢焊丝和焊剂》。与GB/T5293—1999相比，主要内容
变化如下：
标准名称修改为《埋弧焊用非合金钢及细晶粒钢实心焊丝、药芯焊丝和焊丝-焊剂组合分类要求》; 一按照ISO14171：2016，增加了药芯焊丝-焊剂组合分类要求； -按照ISO14171：2016，增加了双面单道焊相应技术要求； -按照ISO14171：2016，对分类方法、力学性能要求等进行了相应的调整；
删除了焊剂的技术要求，将相关内容调整到GB/T36037《埋弧焊和电渣焊用焊剂》中；保留了原标准中9个焊丝牌号，其冶金牌号分类和化学成分要求按GB/T3429一2015《焊接用钢盘条》进行了调整，并分别编制了焊丝型号；按照ISO14171：2016，增加了44个焊丝型号，根据国内使用习惯，按照GB/T221一2008《钢铁产品牌号表示方法》分别提供了冶金牌号分类；按本标准抗拉强度范围，增加了GB/T12470一2003《埋弧焊用低合金钢焊丝和焊剂》中 H10Mn2A、H08MnMoA和H08Mn2MoA3个焊丝牌号的技术要求，根据GB/T3429—2015 将其冶金牌号分类分别修改为H13Mn2、H08MnMo和H08Mn2Mo，型号分别编制为SU43、 SUM3和SUM31; 根据国内使用需求，增加了GB/T3429一2015中H10MnSi、H10Mn2Ni、H11Mn2Mo和 H08MnCrNiCu4个牌号的技术要求，型号分别编制为SU28、SU35、SU4M32和SUN1C1C。
-
本标准使用重新起草法修改采用ISO14171：2016《焊接材料埋弧焊用非合金钢及细晶粒钢实心焊丝、药芯焊丝和焊丝/焊剂组合分类》（英文版）。
本标准与ISO14171：2016相比在结构上有调整，按分类、技术要求、试验方法、复验和供货技术条件进行编写。
本标准与ISO14171：2016技术差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·增加引用GB/T2650、GB/T2651、GB/T2652和GB/T3323; ·用等同采用采用国际标准的GB/T25777、GB/T18591分别代替ISO6847、ISO13916； ·用修改采用国际标准的GB/T3965、GB/T25774.1、GB/T25774.2、GB/T25775、
GB/T25778分别代替ISO3690、ISO15792-1、ISO15792-2、ISO544、ISO14344； ·删除ISO80000-1:2009。
一根据我国实际应用情况，增加了与实心焊丝型号对照的相应冶金牌号分类。 一增加了实心焊丝型号SU08A、SU08E、SU08C、SU13、SU26、SU27、SU28、SU34、SU35、SU43、
SU44、SU45、SUM3、SUM31、SU4M32和SUN1C1C等焊丝的技术要求。 保留GB/T5293—1999中焊丝尺寸及表面质量的技术要求。
-
保留GB/T5293-1999中射线探伤要求，以适用我国技术要求。 本标准还做了下列编辑性修改：
II GB/T5293—2018
-将标准名称修改为《埋弧焊用非合金钢及细晶粒钢实心焊丝、药芯焊丝和焊丝-焊剂组合分类
-
要求》； -增加了附录A实心焊丝型号/牌号对照（资料性附录）； -增加了附录B焊剂类型（资料性附录）。
一
本标准由全国焊接标准化技术委员会（SAC/TC55）提出并归口。 本标准起草单位：机械科学研究院哈尔滨焊接研究所、天津大桥焊材集团有限公司、天津市金桥焊
材集团有限公司、四川大西洋焊接材料股份有限公司、昆山京群焊材科技有限公司、山东索力得焊材股份有限公司、洛阳牡丹焊材集团有限公司、武汉铁锚焊接材料股份有限公司、上海市安装工程集团有限公司、宝鸡市宇生焊接材料有限公司。
本标准起草人：储继君、王大梁、杨子佳、肖辉英、张晓柏、童天旺、关常勇、杨政科、卢伟、倪志海、 何少卿、齐万利、李苏珊。
本标准所代替标准的历次版本发布情况为：
GB/T5293-—1985、GB/T5293—1999。
Z GB/T5293—2018
埋弧焊用非合金钢及细晶粒钢实心焊丝、
药芯焊丝和焊丝-焊剂组合分类要求
1范围
本标准规定了埋弧焊用非合金钢及细晶粒钢实心焊丝、药芯焊丝和焊丝-焊剂组合的分类、技术要求、试验方法、复验和供货技术条件等内容。
本标准适用于埋弧焊用非合金钢及细晶粒钢实心焊丝分类，以及最小抗拉强度要求值不大于 570MPa的焊丝-焊剂组合的分类要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2650焊接接头冲击试验方法（GB/T2650—2008，ISO9016：2001，IDT） GB/T2651 焊接接头拉伸试验方法（GB/T2651—2008，ISO4136：2001，IDT) GB/T2652焊缝及熔敷金属拉伸试验方法（GB/T2652—2008，ISO5178：2001，IDT） GB/T3323金属熔化焊焊接接头射线照相 GB/T3965 熔敷金属中扩散氢测定方法（GB/T3965—2012，ISO3690：2000，MOD） GB/T18591 焊接预热温度、道间温度及预热维持温度的测量指南（GB/T18591一2001，idt
ISO13916:1996)
GB/T25774.1焊接材料的检验第1部分：钢、镍及镍合金熔敷金属力学性能试样的制备及检验(GB/T25774.12010,ISO15792-1:2000,MOD)
GB/T25774.2焊接材料的检验第2部分：钢的单面单道焊和双面单道焊焊接接头力学性能试样的制备及检验（GB/T25774.2—2016，ISO15792-2：2000，MOD)
GB/T25775焊接材料供货技术条件产品类型、尺寸、公差和标志（GB/T25775一2010， ISO544:2003,MOD)
GB/T25777焊接材料熔敷金属化学分析试样制备方法（GB/T25777—2010，ISO6847：2000 IDT)
GB/T25778焊接材料采购指南（GB/T25778—2010，ISO14344:2010，MOD）
3分类
3.1实心焊丝分类
实心焊丝型号按照化学成分进行划分，其中字母“SU”表示埋弧焊实心焊丝，“SU”后数字或数字与字母的组合表示其化学成分分类。实心焊丝不同标准之间的型号/牌号对照参见附录A。
本标准中实心焊丝型号示例如下：
1 GB/T5293—2018
示例1：
SU2M3
表示化学成分分类表示埋弧焊实心焊丝
3.2焊丝-焊剂组合分类 3.2.1实心焊丝-焊剂组合分类按照力学性能、焊后状态、焊剂类型和焊丝型号等进行划分。 3.2.2药芯焊丝-焊剂组合分类按照力学性能、焊后状态、焊剂类型和熔敷金属化学成分等进行划分。 3.2.3焊丝-焊剂组合分类由五部分组成：
1）第一部分：用字母“S”表示埋弧焊焊丝-焊剂组合； 2）第二部分：表示多道焊在焊态或焊后热处理条件下，熔敷金属的抗拉强度代号，见表1A；或者
表示用于双面单道焊时焊接接头的抗拉强度代号，见表1B； 3） 第三部分：表示冲击吸收能量（KV.）不小于27J时的试验温度代号，见表2； 4）3 第四部分：表示焊剂类型代号，参见附录B； 5）3 第五部分：表示实心焊丝型号，见表3；或者药芯焊丝-焊剂组合的熔敷金属化学成分分类，见
表4。 除以上强制分类代号外，可在组合分类中附加可选代号： a）字母“U”，附加在第三部分之后，表示在规定的试验温度下，冲击吸收能量（KV2）应不小于
47 J; b）扩散氢代号“HX”，附加在最后，其中“X”可为数字15、10、5、4或2，分别表示每100g熔敷金
属中扩散氢含量的最大值（mL），见表5。 本标准中焊丝-焊剂组合分类示例如下：示例2：
S55S 4 AB-SU2M3
表示实心焊丝型号表示焊剂类型表示冲击吸收能量（KV.）不小于27J试验温度为一40℃ 表示双面单道焊焊接接头抗拉强度最小值为550MPa 表示埋弧焊用焊丝-焊剂组合
示例3：
49A 20 AB-SU41 H5
可选附加代号，表示熔敷金属扩散氢含量不大于5mL/100g 表示实心焊丝型号表示焊剂类型表示冲击吸收能量（KV，）不小于47J试验温度为一20℃ 表示在焊态下多道焊熔敷金属抗拉强度最小值为490MPa 表示埋弧焊用焊丝-焊剂组合
2 GB/T 52932018
示例4：
S 55A 8U AB-TUN7
表示药芯焊丝-焊剂组合熔敷金属的化学成分分类表示焊剂类型表示冲击吸收能量（KV.）不小于47J试验温度为一80℃ 表示在焊态下多道焊熔敷金属抗拉强度最小值为550MPa 表示埋弧焊用焊丝-焊剂组合
表1A 多道焊熔敷金属抗拉强度代号
抗拉强度Rm
届服强度"Ra
断后伸长率A
抗拉强度代号
MPa 430~600 490~670 550~740 570~770
MPa ≥330 ≥390 ≥460 ≥490
% ≥20 ≥18 ≥17 ≥17
43X 49X 55X 57X
·X是“A”或者"P”，“A”指在焊态条件下试验；“P"指在焊后热处理条件下试验。 当届服发生不明显时，应测定规定塑性延伸强度Rp0.2。
表1B 双面单道焊焊接接头抗拉强度代号
抗拉强度Rm
抗拉强度代号
MPa ≥430 ≥490 ≥550 ≥570
43S 49S 55S 57S
表2 冲击试验温度代号
冲击吸收能量（KV2)不小于27J时的试验温度
冲击试验温度代号
℃ 无要求 +20 0 20 30 40 -50
z Y 0 2 3 4 5
