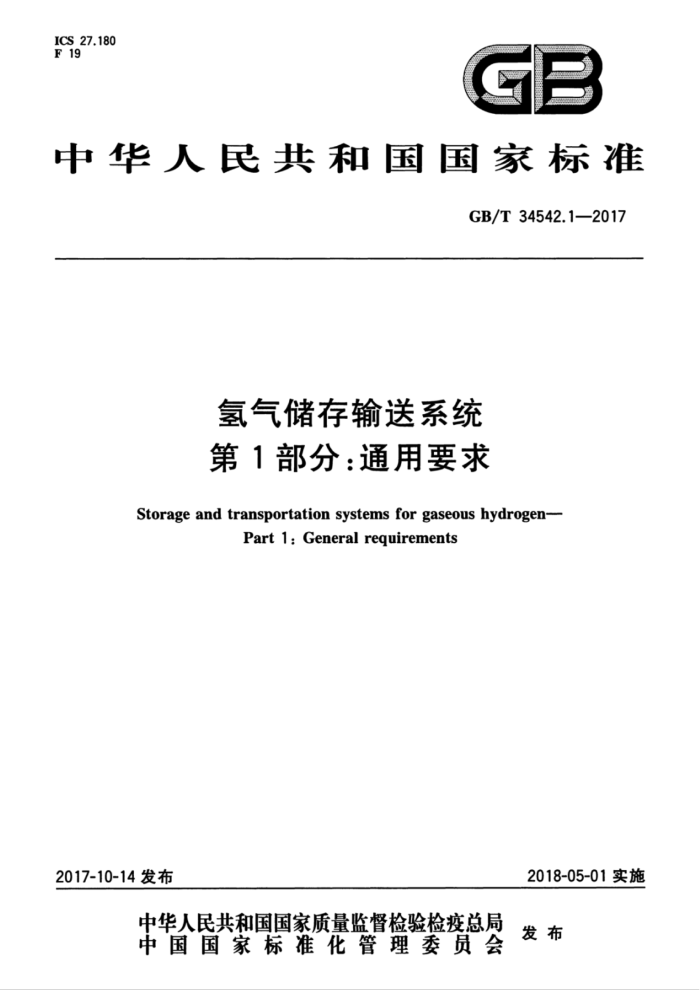

ICS_27.180
F19
GB
中华人民共和国国家标准
GB/T34542.12017
氢气储存输送系统第1部分：通用要求
Storage and transportation systems for gaseous hydrogen-
Part 1:Generalrequirements
2018-05-01实施
2017-10-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T34542.1—2017
前言
GB/T34542《氢气储存输送系统》分为以下部分：
第1部分：通用要求；第2部分：金属材料与氢环境相容性试验方法；一第3部分：金属材料氢脆敏感度试验方法；一第4部分：氢气储存系统技术要求；一第5部分：氢气输送系统技术要求；第6部分：氢气压缩系统技术要求；一第7部分：氢气充装系统技术要求；
第8部分：防火防爆技术要求。 本部分为GB/T34542的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由全国氢能标准化技术委员会（SAC/TC309)提出并归口。 本部分起草单位：浙江大学、中国标准化研究院、中国电子工程设计院、同济大学、北京海德利森科
技有限公司、浙江工业大学、浙江巨化装备制造有限公司、浙江金象科技有限公司、中车长江车辆有限公司、石家安瑞科气体机械有限公司、上海舜华新能源系统有限公司。
本部分主要起草人：郑津洋、王、李燕、周向荣、潘相敏、韩武林、张林、王建中、魏春华、何远新、 王红霞、彭文珠、顾超华、刘绍军。
I GB/T34542.1—2017
氢气储存输送系统第1部分：通用要求
1范围
GB/T34542的本部分规定了氢气储存输送系统（以下简称系统）总体设计、安全附件、安装调试运行管理和风险评估的通用要求。
本部分适用于工作压力不大于140MPa，环境温度不低于一40℃且不高于65℃的氢气储存系统、 氢气输送系统、氢气压缩系统、氢气充装系统及其组合系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2894安全标志及其使用导则 GB3836.1爆炸性环境第1部分：设备通用要求 GB12014 防静电服 GB12358 作业场所环境气体检测报警仪通用技术要求 GB/T15706 机械安全设计通则风险评估与风险减小 GB16808 可燃气体报警控制器 GB21146 个体防护装备职业鞋 GB/T24353J 风险管理原则与实施指南 GB/T24499 氢气、氢能与氢能系统术语 GB/T27921 风险管理风险评估技术 GB/T29729 氢系统安全的基本要求 GB50058 爆炸危险环境电力装置设计规范 GB 50177 氢气站设计规范 GB50516 加氢站技术规范 TSGD0001 压力管道安全技术监察规程 工业管道 TSG 21 固定式压力容器安全技术监察规程 TSGR0005 移动式压力容器安全技术监察规程 TSGR0006 气瓶安全技术监察规程 TSGR0009 车用气瓶安全技术监察规程
3术语和定义
GB/T24499界定的以及下列术语和定义适用于本文件。
1 GB/T34542.1—2017
3.1
氢气储存输送系统storageandtransportationsystemsforgaseoushydrogen 氢气储存系统、氢气输送系统、氢气压缩系统、氢气充装系统及其组合系统，
3.2
固定式氢气储存系统stationarystoragesystemsforgaseoushydrogen 有固定安装和使用地点的氢气储存系统。
3.3
移动式氢气储存系统mobilestoragesystemsforgaseoushydrogen 安装在一个或者多个可移动底座上的氢气储存系统。
3.4
安全附件safetyaccessories 为了使系统安全运行而安装在系统或设备上的安全装置，包括超压泄放装置、紧急切断装置、安全
联锁装置、阻火器等。 3.5
风险评估riskassessment 分析系统或者作业活动中发生事故的频率和后果，并与风险可接受准则进行对比，从而确定风险等
级的过程。
4通用要求
4.1基本要求 4.1.1系统应遵循以下基本原则：
a）在满足需求的前提下，控制氢气储存量； b) 控制泄漏源和火源； c) 控制处于爆炸危险区域内的人员及其停留时间； d）系统不得处于负压状态； e）系统应设置氮气置换接口； f) 远程监测和控制温度、压力、流量等系统运行参数； g) 安装独立的安全系统，且在出现异常、故障或者失灵时，能自动触发应急和报警。
4.1.2系统使用区域应通风良好，并应确保空气中氢气体积含量不超过1%。 4.1.3 3系统的火灾危险类别应为甲类，其爆炸危险区域等级范围划分应符合GB50177、GB50516、 GB50058的规定。 4.1.4系统的氢气品质应满足使用要求，并应符合相关标准的规定。 4.1.5系统的设计、制造、安装和运行单位应建立健全质量管理体系并有效运行，运行单位还应建立安全防护管理体系。 4.1.6 6系统使用单位应当制订应急救援预案，并定期进行事故应急演练。 4.2总体设计 4.2.1位置 4.2.1.1系统与系统外建筑物、构筑物的防火间距应符合GB50177、GB50516的要求。 4.2.1.2氢气管道的敷设应符合GB50177、GB50516的规定。
2 GB/T34542.1—2017
4.2.1.3应将系统与可燃气体、氧气、卤素气体等的存储系统隔离布置，并应符合相关规范标准的要求。 4.2.2平面布置
系统的平面布置应当符合GB50177、GB50516、GB/T29729的规定。 4.2.3建筑物 4.2.3.1安装系统的建筑物应为单层建筑，且耐火等级不应低于二级，防雷分类不应低于第二类防雷建筑。 4.2.3.2系统爆炸危险区域内严禁明火采暖。 4.2.3.3系统区域内应按GB50516、GB50177的规定设置灭火器材和消防给水系统。 4.2.3.4系统爆炸危险区域，特别是入口处，应按GB2894的规定设置永久性标志，指出其危险性，如氢气-易燃气体、严禁明火等。 4.2.3.5系统爆炸危险区域内应无杂物，确保消防通道畅通。 4.2.3.6系统内有爆炸危险的房间应满足以下要求：
a) 通风良好，顶棚内表面应平整，且避免死角，不得积聚氢气； b) 泄压设施应设置在外墙或者屋顶，其泄压面积的计算应符合GB50516的规定； c）有爆炸危险房间不应与无爆炸危险房间直接相通，必须相通时，应以走廊相连或设置双门斗； d）在有爆炸危险房间内，应设置氢气检测报警仪，并与相应的事故排风机联锁。
4.2.4材料 4.2.4.1选择系统用材料时应综合考虑使用条件（如氢气纯度、工作温度、工作压力、操作特点等）、材料性能（力学性能、工艺性能、物理性能和化学性能）、设备制造工艺以及经济合理性。 4.2.4.2系统用材料的质量、规格与标志，应当符合相应材料的国家标准或者行业标准的规定，与氢气直接接触的材料应与氢气有良好的相容性。 4.2.4.3材料首次在压缩氢气环境中使用，或者缺少在压缩氢气环境下的性能数据时，应在与使用条件相当的氢气组分、温度和压力范围内进行材料与氢相容性试验。 4.2.4.4系统中的设备支座、管道支架、盖板等应采用不燃材料制作。 4.2.5设备 4.2.5.1系统中压力容器的材料、设计、制造、安装、改造、修理、使用、检验和安全附件及仪表应当符合 TSG21、TSGR0005的要求。 4.2.5.2系统中气瓶的材料、设计、制造、附件、充装使用、定期检验应当符合TSGR0006、TSGR0009 的要求。 4.2.5.3氢气储存容器、氢气压缩机等设备应符合GB/T29729的规定。 4.2.5.4氢气压缩机应设置有监控进气压力，以及最后一级的排气温度、排气压力等参数的装置。 4.2.5.5爆炸危险区域内的电气设备防爆等级应为Ⅱ类C级T1组，并应符合GB3836.1的规定。 4.2.6管道 4.2.6.1氢气压力管道的材料、设计、安装、使用、改造、维修、定期检验和安全保护装置应当符合 TSGD0001的要求。 4.2.6.2氢气管道宜采用无缝金属管道，不得采用铸铁管和相应的管件。 4.2.6.3氢气管道的连接宜采用焊接、卡套接头或者其他能有效防止氢气泄漏的连接方式，且应符合相
3 GB/T34542.1—2017
应的耐温耐压要求。 4.2.6.4氢气管道与设备、阀门的连接，宜采用法兰或锥管螺纹连接， 4.2.6.5阀门选用应充分考虑氢气的影响，并符合GB50177、GB50516、GB/T29729的规定。 4.2.6.6放空管的设置应符合GB50516、GB50177的规定。 4.3安全附件和仪表 4.3.1系统至少应设置以下安全附件和仪表：
a）超压泄放装置； b) 压力检测仪表或压力传感器； c) 氢气检测报警仪； d）氢火焰检测报警仪； e) 防雷及防静电装置； f) 阻火器； g) 超压报警或低压报警装置。
4.3.2 安全附件和仪表应按TSG21、TSGR0006的规定进行定期检验。 4.3.3 超压泄放装置应能防止承压设备或者系统内的压力超过其最高允许工作压力。 4.3.42 在超压泄放装置与被保护系统之间一般不宜设置截止阀门。设置截止阀时，系统正常运行期间截止阀门应保证全开（加铅封或者锁定），截止阀门的结构和通径不得妨碍超压泄放装置的安全释放。 4.3.5氢气排放管道应设阻火器。阻火器的设置应满足GB50177的相关规定。 4.3.6氢气检测报警仪宜安装在易发生氢气泄漏和氢气积聚的位置，其选用应综合考虑精度、可靠性、 可维护性、检测范围、响应时间等因素，且符合GB12358和GB16808的有关规定。 4.3.7氢火焰检测报警仪宜安装在易发生氢气泄漏和氢气积聚的位置，应根据响应时间、检测距离、覆盖范围、灵敏度等因素选用，并符合GB50058的规定。 4.3.8防雷及防静电装置应符合GB50177、GB50058的有关规定，且接地点不应少于2处。 4.3.9系统可根据工艺需要设置气体过滤装置、在线氢气纯度分析仪表、在线氢气泄漏报警仪表、在线氢气湿度仪表等。 4.3.10使用的仪表或控制器为电气设备时，应设置防静电装置，并应定期检测接地电阻。 4.3.11系统按压力等级的不同，应分别设有超压报警和低压报警装置。 4.4安装调试 4.4.1安装
应按产品使用说明书和设计文件的要求进行安装，且应做到位置准确、固定平稳可靠，以及接管和附件安装正确。 4.4.2试验 4.4.2.1首次使用或者大修后的系统，应按GB50516、GB50177的规定进行耐压试验、气密性试验和泄漏量试验，符合要求后方可投入使用。 4.4.2.2系统试验前，使用单位应当核对其与设计文件的一致性，以及压力容器、气瓶、压力管道等特种设备的有效合格证明。 4.4.2.3耐压试验宜采用液压试验。不宜进行液压试验时，可采用气压试验。
