SH/T3613—2013

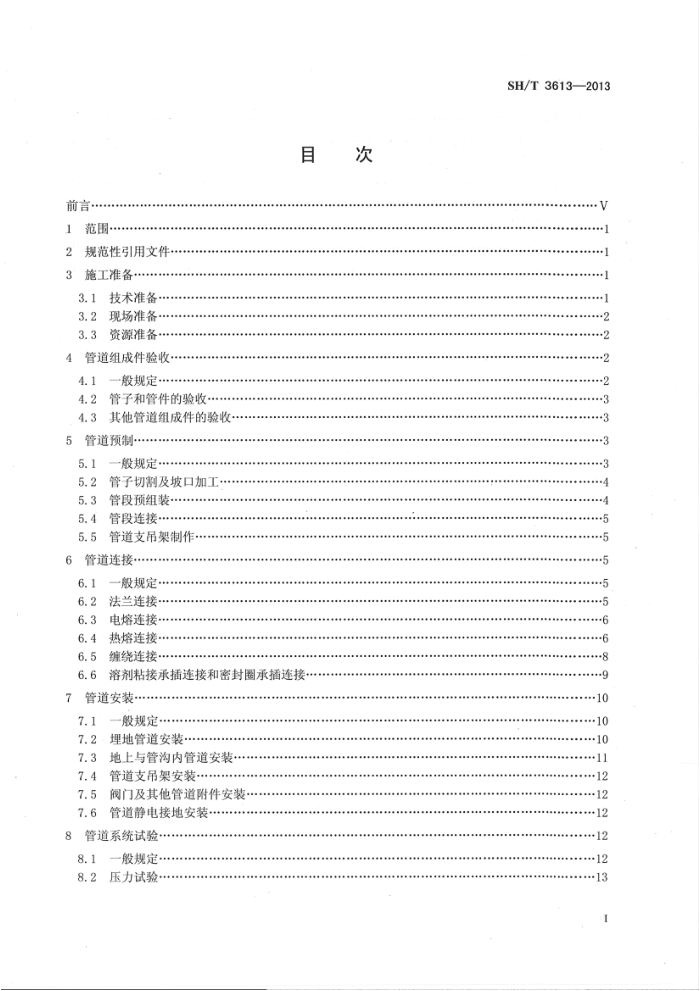

目 次
前言
范围 2 “规范性引用文件
施工准备 3.1技术准备· 3.2现场准备 3.3 资源准备· 4管道组成件验收· 4. 1 一般规定 4.2管子和管件的验收· 4.3其他管道组成件的验收 5 管道预制 5. 1 一般规定 5. 2 管子切割及坡口加工 5.3 管段预组装· 5. 4 管段连接 5. 5 管道支吊架制作
3
.
-
管道连接 6. 1 一般规定 6.2 法兰连接 6.3 电熔连接· 6. 4 热熔连接· 6.5 缠绕连接· 6.6 溶剂粘接承插连接和密封圈承插连接：管道安装· 7. 1 般规定 7. 2 埋地管道安装· 7. 3 地上与管沟内管道安装· 7. 4 管道支吊架安装 7. 5 阀门及其他管道附件安装 7. 6 管道静电接地安装管道系统试验
10
10
10
12 12 12
9
12
8.1 般规定 8.2 压力试验
12 13 SH/T3613—2013
8.3泄漏性试验 9管道系统吹扫与清洗 9.1 一般规定. 9.2水冲洗. 9.3空气吹扫： 10施工过程技术文件· 本规程用词说明附：条文说明
·14 .14 ...14 ··15 *·15 15 ·16 ·17
II SH/T3613—2013
Contents
V
Foreword.. 1 Scope 2 Normative references* 3Preparations for construction: 3.1 Technical preparation* 3.2Field preparation 3.3Resource preparation 4 Material inspecton.
4.1 General requirement. 4.2Acceptance inspection of pipes and piping fittings.. 4.3Acceptance inspectionof elsepipingfittings 5 Pipingprefabrication' 5.1 General requirement 5.2Piping cutting andfabrication* 5.3Pipingpre-assembly 5.4 Piping assembly..... 5.5 Fabrication of piping supports and hangers* 6Piping assembly
6.1 General requirement.. 6.2Flange joint 6.3 Electrofussion joint. 6.4 Heat fussion joint.. 6.5Wrapped joint 6. 6 Bonding socket joint and seal ring socket joint. 7 Piping installation* 7.1 General requirement 7.2Installation of undergroundpiping' 7.3Installation of piping both above ground and in trenches*
*.8
10
10 10
·12 ·12 12
7.4piping supports andhangers 7.5Installationof valavesandothercomponents 7.6 Installation of piping static grounding 8Test of piping system*
...12 13
8.1 General requiremen 8.2 Pressure test
III SH/T 3613—2013
8.3 Leak test* 9Blow-out and flushing of piping system* 9.1Generalrequirement 9.2Waterflushing*.. 9.3Air blow-out... 10Technical documents' Explanation of wording in this specification*.. Add:Explanation of articles'
·14
14
*·14 *15 15 ·15 *16 17
IV SH/T3613—2013
前 言
根据中华人民共和国工业和信息化部《2009年第一批工业行业标准制修订计划》（工信厅科 [2009]104号）的要求，编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规程。
本规程共分9章。 本规程的主要技术内容是：非金属管道材料验收、管道预制、管道连接、管道安装技术要求等。 本规程由中国石油化工集团公司负责管理，由中国石油化工集团公司施工技术淄博站负责日常管
理，由中石化第五建设有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本规程日常管理单位：中国石油化工集团公司施工技术淄博站
通讯地址：山东省淄博市临淄区建设路29号邮政编码：255438 电 话：0533-6295840 传 真：0533-7501126
本规程主编单位：中石化第五建设有限公司
通讯地址：广州市荔湾区中山七路81号邮政编码：510145
本规程参编单位：中石化南京工程有限公司
胜利油田胜利石油化工建设有限责任公司
本规程主要起草人员：尚亚儒蒋国贤 速志军 姜俊荣汤日光本规程主要审查人员：郭建吴忠宪 张桂红 许建林 王志中 谈 萍 应建旭 陈明
王明春王广朝 宫新利
本规程为首次发布。
N SH/T3613—2013
石油化工非金属管道工程施工技术规程
1范围
本规程规定了石油化工工程中非金属管道的施工程序和技术要求。 本规程适用于石油化工新建、扩建与改建工程中塑料管、钢骨架聚乙烯复合管、玻璃钢管、玻璃
钢与塑料复合管等非金属管道的施工。 2规范性引用文件
下列文件对于本规程的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规程。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
GB50484石油化工建设工程施工安全技术规范 GB50690 石油化工非金属管道工程施工质量验收规范 SH/T3503石油化工建设工程项目交工技术文件规定 SH/T3533石油化工给水排水管道工程施工及验收规范 SH/T3543石油化工建设工程项目施工过程技术文件规定 SH/T3550石油化工建设工程项目施工技术文件编制规范
3施工准备 3.1技术准备 3.1.1管道工程施工前，应在熟悉设计文件的基础上组织图纸会审，主要审查下列内容：
a)1 设计文件的深度及完整性； b）管道单线图与管道平、立面图的符合性； c)子 预埋件、预留孔等在建筑、结构专业图上的数量、位置与管道图的符合性； d) 管道与其他专业设施的空间布置的符合性； e） 管道专业与其他专业接口部位、设计间衔接部位的材质、规格、等级以及标高、方位、坡度、
流向等内容的符合性。
3.1.2管道工程施工前，应组织设计人员对各参建单位进行设计交底，设计交底应包括下列内容：
a）设计总体说明，设计文件体系介绍； b）装置工艺流程、规模及关键部位说明； c）工程特点、技术要求以及采用的标准规范； d）特殊材料或特殊工艺过程的要求； e）采用的新材料、新技术、新工艺。
3.1.3管道工程施工前，应编制施工技术文件。施工技术文件的类别、内容、编制和审批要求、完成时间应符合SH/T3550的规定。 3.1.4管道工程施工前，应对施工人员进行技术交底，技术交底应包含以下内容：
a）工程总体情况说明； b）施工工艺及技术要求； c） 施工过程质量控制点及检验、试验要求； SH/T3613—20.13
d）工序交接及报验程序； e)J HSE管理要求； f) 施工过程记录及要求。
家
3.1.5 管道工程施工前，应根据便于运输、便于现场安装和连接接头检验的原则确定管道预制的分段
HIN
位置，并对管道单线图进行细化设计，确定以下内容：
a）确定调节管段位置： b）对管段及管道接头进行编号； c）、确定预制接头和现场接头。
N -I :.-.
ri.
3.2现场准备/ 3.2.1施工现场在施工前应达到四通（道路、用水、用电、通讯） 3.2.2现场办公设施材料堆场、仓库、预制厂等临时设施已经具备使用条件 3.2.3具备用电、动土、动火作业条件。 3.2.4 各项安全防护措施已经落实到位，并检查合格 3.3资源准备 3.3.1 现场管理人员已按施工技术文件的要求配备到位 3.3.2 特种设备作业人员、特殊作业人员资格已经报验合格。 3.3.3 从事非金属管道连接作业的人员已经培训合格，具备上岗资格。 3.3.4 管道组成件及辅助施工材料已到货，检验合格。 3.3.5 非金属管道施工所需的专用机具经调试合格。 3. 3. 6 施工机具按施工技术文件的要求配置到位，可以满足现场施工需求。 3.3.7 检验试验设备、计量器具可以满足现场施工需求，并在有效检定期内。 4 管道组成件验收 4.1 般规定 4.1.1 管道组成件应按下列要求进行验收：
（场地平整）。
0
PETROCHEMICAL
a) 核对质量证明文件与产品标识 b) 核查质量证明文件的各项技术指标； c) 核对材料的规格、型号、材质和数量，并根据制造日期，确定有效期； d) 外观及几何尺寸检查。
4.1.2 管道组成件的质量证明文件应包括以下内容：
制造厂名称及生产日期；
a)... b）产品名称、标准、规格及材质； c）产品标准中规定的相关检测试验数据； d）合同规定的其他检测试验报告： e）质量检验员的签字及检验日期；
f) 制造厂质量检验部门的公章。 4.1.3管道组成件的标记应包括以下内容：
a) 产品名称； b) 规格型号； c) 产品标准号； d) 产品标准中规定的其他内容； e) 制造日期； f) 制造厂名称或商标
2
