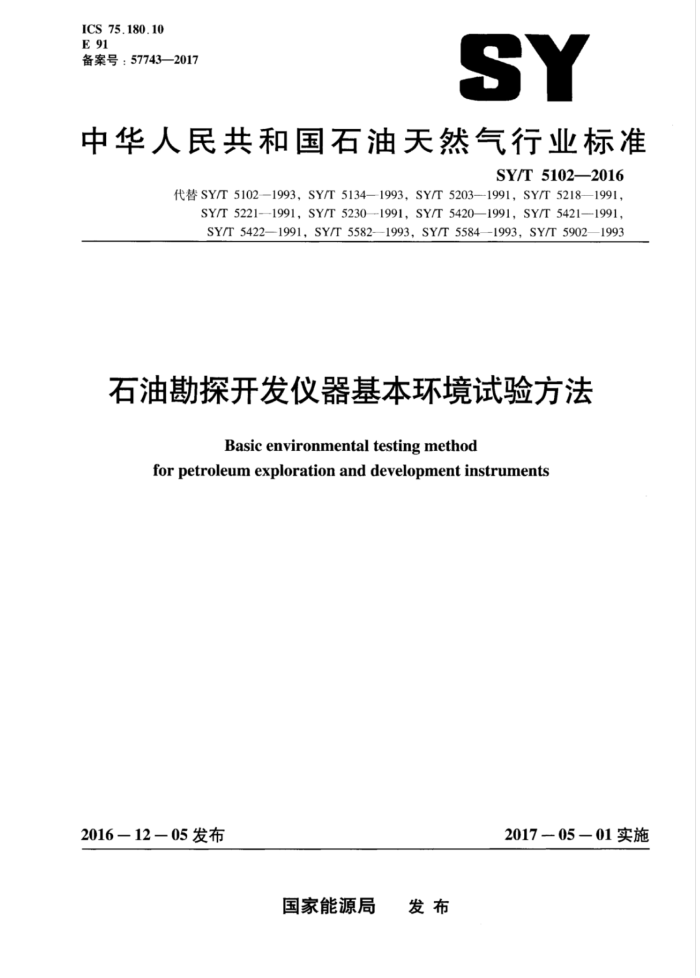

ICS 75.180.10 E91 备案号：57743—2017
SY
中华人民共和国石油天然气行业标准
SY/T51022016
代替SY/T5102—1993,SY/T5134—1993,SY/T5203—1991，SY/T5218—1991,
SY/T5221-—1991,SY/T52301991,SY/T5420—1991,SY/T5421—1991, SY/T5422—1991,SY/T5582-1993.SY/T5584—1993.SY/T5902—1993
石油勘探开发仪器基本环境试验方法
Basic environmental testing method
for petroleum exploration and development instruments
2016一12-05发布
2017-05-01实施
国家能源局 发布 SY/T 5102—2016
目 次
前言范围
-IV
1
规范性引用文件要求
2
3
3.1 环境试验要求 3.2 试验程序要求 3.3试验安全要求 3.4基准工作条件低温试验
中
2
4.
4.1 试验条件 4.2 试验设备 4.3 试验步骤 4.4 试验记录高温试验 5.1 试验条件 5.2 试验设备 5.3 3试验步骤 5.4试验记录 6压力试验 6.1试验条件 6.2 试验设备 6.3 试验步骤 6.4 试验记录 7高温高压试验 7.1 试验条件 7.2 试验设备 7.3 试验步骤 7.4试验记录恒定湿热试验
二
5
3
一
4
口
8
1
8.1 试验条件 8.2 试验要求 8.3 试验设备
门
中 SY/T5102—2016
前言
本标准按照GB/T1.12009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替了SY/T5102一1993《石油勘探开发仪器基本环境试验方法试验K：高温高压试验》、SY/T5134-1993《石油勘探开发仪器基本环境试验方法试验G：振动（正弦）试验》、SY/T 5203一1991《石油勘探开发仪器基本环境试验总则》SY/T5218一1991《石油勘探开发仪器基本环境试验方法试验A：高温试验》、SY/T5221-1991《石油勘探开发仪器基本环境试验方法试验 B：冲击试验》、SY/T52301991《石油勘探开发仪器基本环境试验方法试验C：盐雾试验》、SY/T 5420--1991《石油勘探开发仪器基本环境试验方法试验D：低温试验》、SY/T5421-1991《石油勘探开发仪器基本环境试验方法试验E：恒定湿热试验》、SY/T5422一1991《石油勘探开发仪器基本环境试验方法试验F：自由跌落试验》、SY/T5582-1993《石油勘探开发仪器基本环境试验方法试验N：宽带随机振动》、SY/T5584一1993《石油勘探开发仪器基本环境试验方法试验J：密封试验》、SY/T5902-1993《石油勘探开发仪器基本环境试验方法试验I：倾跌翻倒试验》。
本标准以SY/T5102-—1993为主，整合了SY/T5134-1993，SY/T5203—1991，SY/T5218— 1991,SY/T5221—1991,SY/T5230--1991.SY/T5420—1991,SY/T5421-—1991,SY/T5422 1991，SY/T5582一1993，SY/T55841993，SY/T5902一1993适用的内容，与原标准相比，除编辑性修改外，主要技术变化如下：
将12项标准整合修订为1项标准，重新建立了标准的基本组成结构，并变更了标准名称：一增加了标准中引用的相关强制性国家标准（见第2章）：一增加了要求，包括环境试验要求、试验程序要求、试验安全要求、基准工作条件（见第3章）试验方法中引用了符合实际科研生产情况的、经过实践验证的环境试验条件，删除了原系列标准中过期的、不适用的环境试验分组条件（见SYT5203-1991的3.1）一删除了原标准中不适用的环境试验项目“温度压力综合试验”“温度振动综合试验”，以
及表2（见SY/T52031991的4.1和4.2）补充、完善了压力试验的内容（见第6章，SY/T5102一1993的6.2.1）
-
一补充、完善了自由跌落试验的内容（见第9章，SY/T5422一1991的第3章）：补充、完善了盐雾试验的内容（见第16章，SY/T5230一1991的第5章）：
-增加了淋雨试验的内容（见第17章）：增加了资料性附录（见附录A）。
本标准由石油仪器仪表专业标准化技术委员会提出并归口。 本标准起草单位：中国石油集团测井有限公司技术中心、中国石油集团东方地球物理勘探公司、
石油工业仪器仪表质量监督检验中心、中石化胜利石油工程有限公司测井公司、中海油田服务股份有限公司、石油工业测井计量站。
本标准主要起草人：王国平、陈涛、王丽蓉、罗福龙、王东旭、杜瑞芳、李妙侠、王建功、韩峰、曹守敏、褚荣英、张悦、王江波、薛立武、刘敏、余正杰。
IV SY/T5102—2016
石油勘探开发仪器基本环境试验方法
1范围
本标准规定了石油勘探开发仪器基本环境试验的要求、低温试验、高温试验、压力试验、高温高压试验、恒定湿热试验、自由跌落试验、重复自由跌落试验，倾跌翻倒试验，密封试验，振动（正弦）试验、冲击试验。宽带随机振动试验、盐雾试验和淋雨试验的试验方法。
本标准适用于石油勘探开发仪器（以下简称仪器）在研制、定型和生产各阶段的环境试验项目。 其他石油仪器仪表可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.5电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.56电工电子产品环境试验第2部分：试验方法试验Fh：宽带随机振动（数字
控制）和导则
GB4208外壳防护等级（IP代码）（GB/T4208—2008，IEC60529：2001，IDT） GB4793.1测量，控制和实验室用电气设备的安全要求第1部分：通用要求
3要求 3.1环境试验要求 3.1.1依据仪器的技术特性和要求，选取本标准规定的环境试验条件和方法。 3.1.2有特殊要求的仪器，选用本标准未包含的其他试验条件和方法时，应符合相应的标准或规程。 3.2试验程序要求 3.2.1仪器各项试验的步骤和要求应包括以下内容：
a）预处理（必要时）。 b）初始检测。 c）条件试验。 d恢复。 e）最后检测。
3.2.2仪器各项试验结束后均应出具试验记录，试验记录的内容和格式可参见附录A进行编写。
1 SY/T 5102--2016
3.3试验安全要求
仪器安全性应符合GB4793.1的要求。 3.4基准工作条件 3.4.13 环境温度：20℃±2℃。 3.4.2环境湿度：45%RH~75%RH。 3.4.3 气压：86kPa～106kPa。 3.4.4 交流供电：电压220V±22V，频率50Hz±0.5Hz。 3.4.5 直流供电：按相关规范规定的电压供电，允许误差土1%。 3.4.6 应避免外电磁场干扰。 3.4.7 应避免振动干扰。
4低温试验 4.1 试验条件
依据仪器运输、贮存和工作的环境条件，低温试验的温度和试验持续时间应从下列数值中选取： a）温度（℃）：-50，-40，-30，-25，-20，-10，-5，0，5，10。 b）试验持续时间（h）：2，4，8，16，24，96。
4.2试验设备 4.2.1试验设备为高低温（交变）试验箱。 4.2.2试验箱的容积至少为试验仪器体积的3～5倍。试验箱内的温度应保持恒定均匀。 4.2.3试验箱的温度测量仪表的准确度应优于1.0级。 4.3试验步骤 4.3.1 温度试验时序图
仪器温度试验应按温度试验时序图进行，温度试验时序图如图1所示。
温度，℃ 最高温度中间测试点中间测试点正常大气条件中间测试点
时间，h
最低温度
恒温 升温恢复 升温
降温
恒温
降温恢复
图1 温度试验时序图
正常大气条件：温度为15℃～35℃，相对湿度为45%RH～75%RH，气压为86kPa～106kPa。 4.3.2初始检测
在正常大气条件下，按相关规范的规定对试验仪器进行外观检查、电气和机械性能检测。
2 SY/T 5102--2016
4.3.3条件试验
条件试验过程如下，试验时序图如图1所示： a）将仪器放人试验箱中，通电运行，使其工作稳定。 b）调节试验箱的温度到4.1中选取的试验温度，按规定的温度变化率均匀降低箱内温度。试验
时，试验箱的温度变化率应保持在（0.7～1）℃/min（5min内的平均值），若有其他标准规定，则按有关标准执行： 1）贮存温度试验时，仪器不做性能测试，也不通电运行。 2）工作温度试验时，降温过程中。在一定的间隔温度点上可对仪器进行性能测试。如果相关
规范没有明确要求，也可以不做性能测试。
C）当试验箱的温度降至规定的试验温度，并保持温度稳定后：
1）存温度试验时，仪器在试验箱内存放的时间不应低于4h。 2）工作温度试验时，最低温度下通电试验时间可根据试验目的的不同，从4.1中选取试验持
续时间，并按相关规范的要求对仪器定时进行性能测试。
d）试验结束时，将试验箱的温度缓慢升至正常大气条件温度。 4.3.4恢复
试验仪器在正常大气条件下进行恢复，恢复时间应不小于1h，直至温度达到稳定 4.3.5最后检测
恢复后，应对试验仪器进行外观检查、电气和机械性能检测，其结果均应符合相关规范的要求。 4.4试验记录
试验结束后，出具试验记录，试验记录格式参见表A.1。
5高温试验
5.1试验条件
依据仪器运输，贮存和工作的环境条件，高温试验的温度和试验持续时间应从下列数值中选取： a）温度℃）：40.45，50，55.60，65.70.85.100.125，155，175.200，250,315，400。 b）试验持续时间（h）：2，4，8，16，24，96。
5.2试验设备
5.2.1试验设备为高低温（交变）试验箱。 5.2.2试验箱的容积至少为试验仪器体积的3～5倍。试验箱内的温度应保持恒定均匀。 5.2.3试验箱中应使用传热系数小的非金属仪器支架。 5.2.4试验箱的温度测量仪表的准确度应优于1.0级。 5.3试验步骤 5.3.1初始检测
在正常大气条件下，按相关规范的规定对试验仪器进行外观检查、电气和机械性能检测。
3
