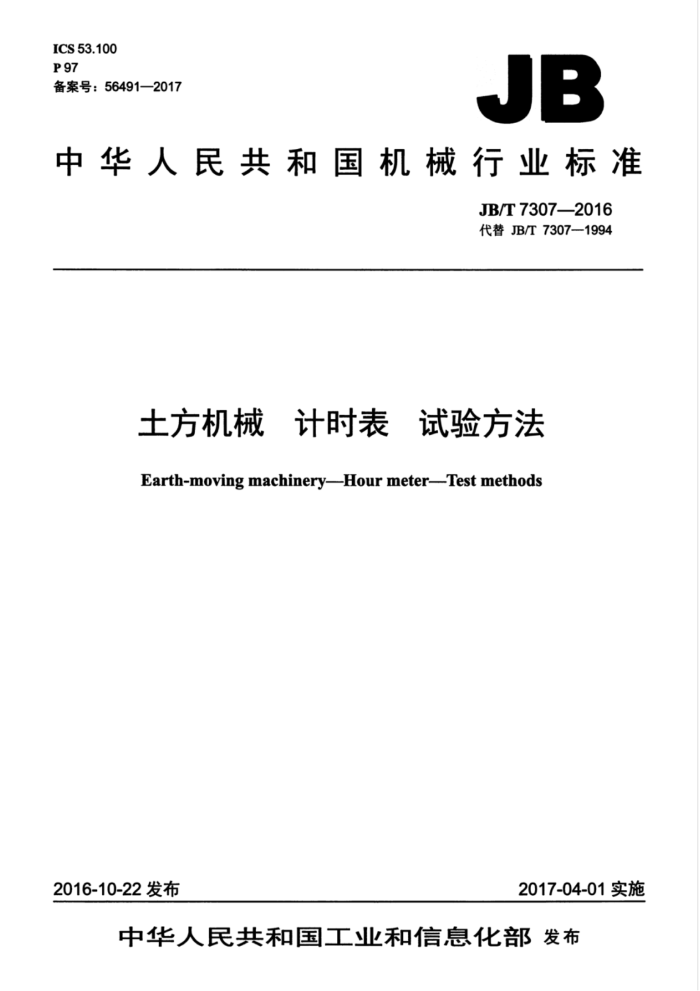

ICS 53.100 P 97 备案号：56491—2017
JB
中华人民共和国机械行业标准
JB/T7307—2016 代替JB/T7307—1994
土方机械 计时表 试验方法 Earth-moving machinery-Hour meter-Test methods
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准
土方机械 计时表试验方法
JB/T73072016
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.5印张·15千字
2017年4月第1版第1次印刷
定价：12.00元
*
书号：15111·14019 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T7307—2016
目 次
前言 1范围 2规范性引用文件 3术语和定义 4试验方法.. 4.1 试验条件
-
4.2 试验方法
图1 全振幅振动频率图，
表1标准环境. 表2试验电压参数表3共振点试验.. 表4无共振点时振动耐久试验表5有共振点时振动耐久试验. 表6冲击试验，表7防尘性能试验条件
I JB/T7307—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7307—1994《工程机械用工作小时表》，与JB/T7307一1994相比主要技术变化
如下：
标准名称由“工程机械用工作小时表”改为“土方机械计时表试验方法”；修改了规范性引用文件，将ZBT35001改为QC/T413，增加了GB/T21014，删除了GB/T 2828.1和GB/T2423.17（见第2章，1994年版的第2章）；增加了计时表的术语和定义（见第3章）；一删除了技术要求（见1994年版的第3章）；，“试验用仪表”修改为“试验条件”，增加了试验标准环境（见4.1，1994年版的4.1)；修改了试验电压范围（见表2，1994年版的表8）；一修改了计时精度变化范围（见4.2.3，1994年版的4.5）；一修改了耐电压性能试验检查电压的范围（见4.2.4，1994年版的4.4）；修改了温度影响试验高温试验的温度（见4.2.5.1，1994年版的4.6）；修改了温度变化试验的内容（见4.2.6，1994年版的4.8）；修改了交变湿热试验的温度（见4.2.7，1994年版的4.7）；修改了耐振动性试验的内容（见4.2.8，1994年版的4.9）；修改了耐水性能试验的内容（见4.2.10，1994年版的4.11）：一删除了检验规则（见1994年版的第5章）；一删除了标志、包装、运输和贮存（见1994年版的第6章）；一删除了保用期（见1994年版的第7章）。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：天津工程机械研究院。 本标准主要起草人：刘、尚海波。 本标准所代替标准的历次版本发布情况为：
JB/T7307—1994。
II JB/T7307—2016
土方机械计时表试验方法
1范围
本标准规定了计时表的试验方法。 本标准适用于GB/T8498定义的土方机械用计时表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注明日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h循环） GB/T4208一2008外壳防护等级（IP代码） GB/T21014土方机械计时表 QC/T413汽车电气设备基本技术条件
3术语和定义
GB/T21014界定的术语和定义适用于本文件。
4 试验方法 4.1 试验条件 4.1.1 计时表的检验应在表1规定的标准环境条件下进行。
表1标准环境
温度 ℃ 18~28
气压 kPa 86~106
相对湿度
% 45~75
4.1.2 标准温度计的误差应不大于士1℃。 4.1.3电子秒表的精度应不大于0.1s。 4.1.4 试验时，电源电压应符合表2的规定，且标准电压表的准确度应不低于1.5级。
表2试验电压参数
单位为伏
额定电压试验电压
24 18~30
12 9~16
1
